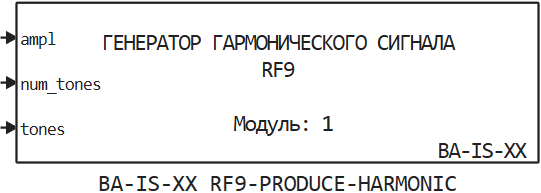

BA-IS-XX RF9-PRODUCE-HARMONIC

Воспроизведение квадратурного N-тонного гармонического сигнала на передатчике SDR.

Тип: CFunction

Путь в библиотеке:

/RITM/RITMeX BA-IS-XX/BA-IS-XX RF9/BA-IS-XX RF9-PRODUCE-HARMONIC

Описание

Для работы с блоком установите/обновите пакет поддержки блоков РИТМ.

Блок BA-IS-XX RF9-PRODUCE-HARMONIC используется для воспроизведения квадратурного N-тонного гармонического сигнала на передатчике SDR.

# ampl — общая амплитуда гармоник в 16-битном коде ЦАП
скаляр

Details

Типы данных	`Float64`
Поддержка комплексных чисел	Нет

# num_tones — количество гармоник в сигнале
скаляр

Details

Типы данных	`Float64`
Поддержка комплексных чисел	Нет

# tones — массив частот гармоник
скаляр

Details

Массив частот гармоник в МГц; размер массива определяется num_tones.

Типы данных	`Float64`
Поддержка комплексных чисел	Нет

# Номер модуля: — порядковый номер модуля BA-IS-XX
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8

Details

Порядковый номер модуля BA-IS-XX на шасси РИТМа (в нумерации учитываются только модули BA-IS-XX).

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8`
Значение по умолчанию	`1`
Имя для программного использования	`m_module_idx`
Настраиваемый	Нет
Вычисляемый	Да

# Номер канала передатчика: — порядковый номер канала
1 | 2

Details

Порядковый номер канала передатчика SDR (в зависимости от конфигурации прошивки BA-IS-XX их может быть 1 или 2).

Значения	`1` \| `2`
Значение по умолчанию	`1`
Имя для программного использования	`m_tx_channel`
Настраиваемый	Нет
Вычисляемый	Да

# Максимально возможное число гармоник: — максимально предполагаемое за сеанс моделирования число гармоник в сигнале

Details

Максимально предполагаемое за сеанс моделирования число гармоник в сигнале (num_tones должен быть меньше или равен этому параметру).

Значение по умолчанию	`10`
Имя для программного использования	`m_max_n_tones`
Настраиваемый	Нет
Вычисляемый	Да

# Шаг расчёта, с: — шаг расчета блока

Details

Шаг расчета блока в секундах (-1 для наследования шага расчета модели).

Значение по умолчанию	`-1`
Имя для программного использования	`m_sample_time`
Настраиваемый	Нет
Вычисляемый	Да
