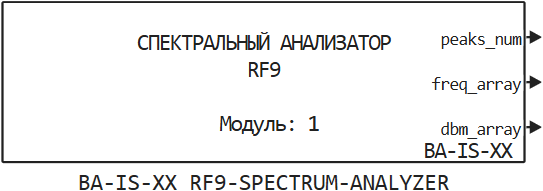

BA-IS-XX RF9-SPECTRUM-ANALYZER

Получение доминирующих гармоник спектра на приемнике SDR.

Тип: CFunction

Путь в библиотеке:

/RITM/RITMeX BA-IS-XX/BA-IS-XX RF9/BA-IS-XX RF9-SPECTRUM-ANALYZER

Описание

Для работы с блоком установите/обновите пакет поддержки блоков РИТМ.

Блок BA-IS-XX RF9-SPECTRUM-ANALYZER используется для получения доминирующих гармоник спектра на приемнике SDR.

# peaks_num — количество найденных пиков на спектре
скаляр

Details

Типы данных	`Float64`
Поддержка комплексных чисел	Нет

# freq_array — массив частот (в МГц), соответствующих данным гармоникам
вектор

Details

Типы данных	`Float64`
Поддержка комплексных чисел	Нет

# dbm_array — массив мощностей (в dbm), соответствующих данным гармоникам
вектор

Details

Типы данных	`Float64`
Поддержка комплексных чисел	Нет

# Номер модуля: — порядковый номер модуля BA-IS-XX
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8

Details

Порядковый номер модуля BA-IS-XX на шасси РИТМа (в нумерации учитываются только модули BA-IS-XX).

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8`
Значение по умолчанию	`1`
Имя для программного использования	`m_module_idx`
Настраиваемый	Нет
Вычисляемый	Да

# Максимальное количество гармоник: — максимальное предполагаемое количество гармоник за сеанс моделирования

Details

Максимальное предполагаемое количество гармоник за сеанс моделирования (peaks_num не сможет быть больше этого параметра).

Значение по умолчанию	`1`
Имя для программного использования	`m_peaks_num`
Настраиваемый	Нет
Вычисляемый	Да

# Количество сэмплов АЦП в серии: — количество сэмплов АЦП

Details

Количество сэмплов АЦП, используемое для расчета спектра в одном расчетном шаге.

Значение по умолчанию	`1024`
Имя для программного использования	`m_samples_num`
Настраиваемый	Нет
Вычисляемый	Да

# Минимальная относительная высота экстремума, dBm: — минимальная относительная высота пика на спектре для его учета

Details

Значение по умолчанию	`0.0`
Имя для программного использования	`m_min_prominence`
Настраиваемый	Нет
Вычисляемый	Да

# Минимальная абсолютная высота экстремума, dBm: — минимальное абсолютное значение пика на спектре для его учета

Details

Значение по умолчанию	`0.0`
Имя для программного использования	`m_min_heigh`
Настраиваемый	Нет
Вычисляемый	Да

# Шаг расчёта, с: — шаг расчета блока

Details

Шаг расчета блока в секундах (-1 для наследования шага расчета модели).

Значение по умолчанию	`-1`
Имя для программного использования	`m_sample_time`
Настраиваемый	Нет
Вычисляемый	Да
