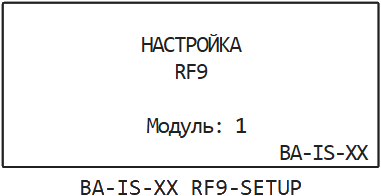

BA-IS-XX RF9-SETUP

Настройка базовых параметров SDR платформы RF9 модуля BA-IS-XX на РИТМе.

Тип: CFunction

Путь в библиотеке:

/RITM/RITMeX BA-IS-XX/BA-IS-XX RF9/BA-IS-XX RF9-SETUP

Описание

Для работы с блоком установите/обновите пакет поддержки блоков РИТМ.

Блок BA-IS-XX RF9-SETUP используется для настройки базовых параметров SDR платформы RF9 модуля BA-IS-XX на РИТМе.

Порты

Отсутствуют.

Параметры

# Номер модуля: — порядковый номер модуля BA-IS-XX
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8

Details

Порядковый номер модуля BA-IS-XX на шасси РИТМа (в нумерации учитываются только модули BA-IS-XX).

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8`
Значение по умолчанию	`1`
Имя для программного использования	`m_module_idx`
Настраиваемый	Нет
Вычисляемый	Да

# Нижняя граница гетеродина, МГц: — минимально возможное значение гетеродина для настройки в процессе выполнения модели на РИТМе

Details

Значение по умолчанию	`300.0`
Имя для программного использования	`m_low_ref_freq`
Настраиваемый	Нет
Вычисляемый	Да

# Верхняя граница гетеродина, МГц: — Максимально возможное значение гетеродина для настройки в процессе выполнения модели на РИТМе

Details

Значение по умолчанию	`5500.0`
Имя для программного использования	`m_high_ref_freq`
Настраиваемый	Нет
Вычисляемый	Да

# Начальное значение гетеродина, МГц: — начальное значение гетеродина

Details

Значение по умолчанию	`300.0`
Имя для программного использования	`m_initial_ref_freq`
Настраиваемый	Нет
Вычисляемый	Да

# Использовать DUT/DMA для передатчика — переключатель режимов передатчика

Details

Переключатель режимов передатчика:

0 — DUT/DMA для передатчика не используется, платформа работает в режиме внутреннего DDS генератора;
1 — DUT/DMA для передатчика используется, конкретный режим определяется следующим параметром.

Значение по умолчанию	`false (выключено)`
Имя для программного использования	`m_dut_dma`
Настраиваемый	Нет
Вычисляемый	Да

# Максимальное количество сэмплов DMA передатчика (0 для использования DUT): — размер памяти, который выделяется для воспроизведения заданных форм сигналов в процессе выполнения модели на РИТМе

Details

Параметр определяет размер памяти, который выделяется для воспроизведения заданных форм сигналов в процессе выполнения модели на РИТМе в режиме DMA с использованием блоков BA-IS-XX RF9-PRODUCE-LFM, BA-IS-XX RF9-PRODUCE-HARMONIC, BA-IS-XX RF9-PRODUCE-ARBITRARY; для использования режима DUT (пользовательской HDL модели) здесь необходимо выставить 0.

Значение по умолчанию	`0`
Имя для программного использования	`m_dma_samples`
Настраиваемый	Нет
Вычисляемый	Да

# Шаг расчёта, с: — шаг расчета блока

Details

Шаг расчета блока в секундах (-1 для наследования шага расчета модели).

Значение по умолчанию	`-1`
Имя для программного использования	`m_sample_time`
Настраиваемый	Нет
Вычисляемый	Да
