准备图表以供出版

我们所有人都曾经面临过对GOST进行报告并通过标准检查的需要，即使是第十次。请记住word模板的价值以及在Excel中制作图形的不便。在这篇文章中，我想展示Engee如何帮助使图表适合报告。有三种方法可以做到这一点！

图表要求

让我们的标准控制对时间表的设计有以下要求:

轴签名和图形-Times New Roman字体，第12大小
X轴签名位于轴的右侧
Y轴签名位于轴的上侧
图例-没有框架，在轴的右上角
网格是黑色的
线条是灰色的阴影
线厚-1.5

图形的Engee特性概述

情节。jl库提供了三种设置图形的方法:

在绘图期间指定属性，作为命令的参数 plot
使用主题
图表的"食谱"

此外，该库还提供了几个用于绘制图形的后端。 Engee默认使用plotlyjs后端。但是，这个后端不支持某些属性，所以我们将使用经典的GR后端。

使用plot()命令

最简单的方法是在调用plot命令时设置属性。让我们尝试构建我们的图表。为此，我们将首先生成数据:

x = 0:0.01:10;
ys = hcat(
    sin.(x),
    cos.(x),
);

如何制作灰度线？您可以更改图形的调色板。:

using Plots
gr()

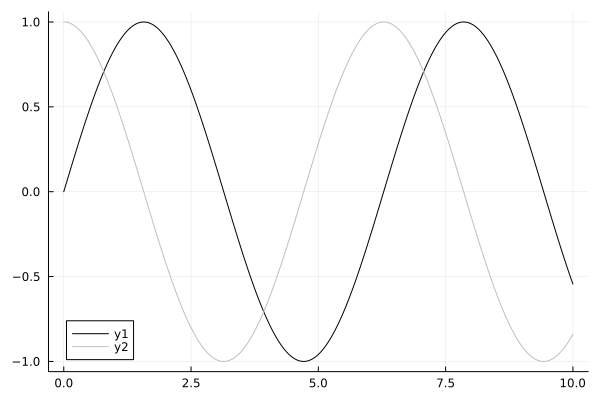

plot(x,ys,palette=:grays)

但是，我们看到一些线条丢失了-它们的颜色太亮了！但是图形库可以创建自己的调色板。让我们创建它考虑到我们不需要太轻的线条。调色板中会有与我们绘制的行完全相同数量的颜色。为了创建一个调色板，我写了这个辅助函数:

function gen_gs_pallete(data)
    nseries = data isa AbstractVector ? 1 : size(data, 2)
    if nseries > 1
        GS_Pallete = [ RGB(t, t, t) for t in range(0.0, 0.75; length=nseries)]
    else
        GS_Pallete = RGB(0.0,0.0,0.0);
    end
    GS_Pallete
end

gspalette = gen_gs_pallete(ys)

让我们尝试应用它:

plot(x,ys,palette=gspalette)

好多了。现在让我们改变字体和大小。您可以通过设置titlefont，guidefont，tickfont，legendfont等属性来执行此操作。 Font对象用于控制字体。:

GOST_font = font(12, "times");
titlefont  = GOST_font;
guidefont  = GOST_font;
tickfont   = GOST_font;
legendfont = GOST_font;

应用设置:

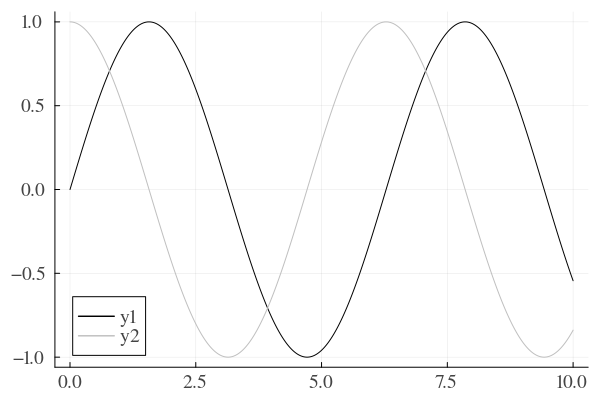

plot(x,ys,palette=gspalette,titlefont=titlefont,guidefont=guidefont,tickfont=tickfont,legendfont=legendfont)

现在，让我们设置图例视图、其位置、网格和轴标签的位置。:

plot(x,ys,
    palette=gspalette,
    titlefont=titlefont,
    guidefont=guidefont,
    tickfont=tickfont,
    legendfont=legendfont,
    xguidefonthalign = :right,
    yguidefontvalign = :top,
    legend=(0.94,0.95),
    foreground_color_legend = nothing,
    background_color_legend = nothing,
    gridalpha = 1
    )
xlabel!("t,c")
ylabel!("信号")

请注意图例的位置是如何表示的。我将其设置为相对于图形的右上角的位置。它几乎工作，但让我们改变轴边界。为此，我们将使用此函数计算新维度:

function lim_helper(x,y)
    xlim = (x[1],x[end] + x[end]/4)
    yh = ceil(maximum(y) + maximum(y)/4)
    ylim = (-yh,yh)
    xlim,ylim
end

(xlim,ylim) = lim_helper(x,ys)

((0.0, 12.5), (-2.0, 2.0))

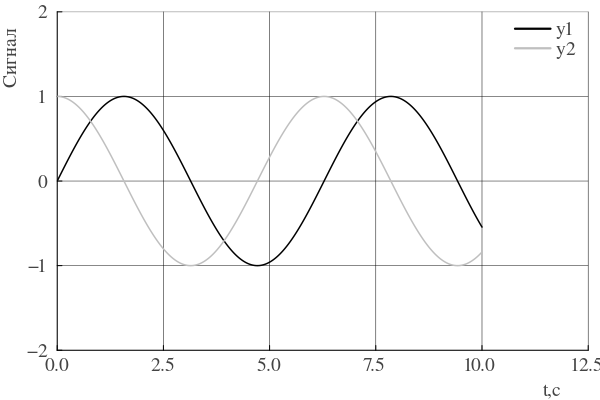

最后的时间表将是这样的:

plot(x,ys,
    palette=gspalette,
    titlefont=titlefont,
    guidefont=guidefont,
    tickfont=tickfont,
    legendfont=legendfont,
    xguidefonthalign = :right,
    yguidefontvalign = :top,
    legend=(0.94,0.95),
    foreground_color_legend = nothing,
    background_color_legend = nothing,
    gridalpha = 1,
    xlim = xlim,
    ylim = ylim
    )
xlabel!("t,c")
ylabel!("信号")

应用主题

上图，剧情命令变得过于臃肿。 Plots库允许您创建自己的图形设计主题，它允许您一次配置所有属性并将其分发到后续图形。主题是使用PlotTheme命令创建的，必要的属性充当其参数。:

gsTheme = PlotTheme(
    linewidth = 1.5,
    titlefont  = GOST_font,
    guidefont  = GOST_font,
    tickfont   = GOST_font,
    legendfont = GOST_font,
    xguidefonthalign = :right,
    yguidefontvalign = :top,
    legend=(0.94,0.95),
    foreground_color_legend = nothing,
    background_color_legend = nothing,
    gridalpha = 1
    );

创建主题后，我们需要注册它。:

PlotThemes.add_theme(:gstheme, gsTheme);

现在你可以使用这个主题来构建图表。在下面的代码中，主题将全局应用于后续图形。:

theme(:gstheme,palette=gen_gs_pallete(ys))
(xlim,ylim) = lim_helper(x,ys)
plot(x,ys,xlim = xlim,ylim = ylim)
xlabel!("t,c")
ylabel!("信号")

如果我们想返回默认主题，那么我们需要运行命令:

theme(:default)

图表和自定义图表的配方

Plots库不仅允许您创建主题，还允许您根据"配方"创建自定义图形类型。

配方是一种允许您定义数据可视化规则的机制。它们在按此顺序绘制图形之前应用:

用户食谱(@userplot）：使用用户界面创建用于绘制图形的新功能（例如, andrewsplot).
Type Recipes：定义特定Julia类型的方式（例如, Distribution 或 SimResult）必须转换为数组进行渲染。
Plot Recipes：描述在创建行（例如，创建复杂布局）之前数据的可视化。
系列配方：最低级别;定义如何绘制特定系列（例如，描述直方图转换为一组列）。

这4点包含在所谓的图表管道中。管道在[文档]中有更详细的描述（https://engee.com/helpcenter/stable/ru/julia/juliaplots/pipeline.html )。此外，这些食谱不依赖于图库！广泛使用的StatsPlots包。jl只是使用配方引擎。对于我们的图表，我们将创建一个新的图表类型，GOSTPlot。:

@userplot GOSTPlot

@recipe function f(p::GOSTPlot)
    x = p.args[1]
    y = p.args[2]

    # number of series
    nseries = y isa AbstractVector ? 1 : size(y, 2)
    if nseries == 1
        linecolor := :black
    else
        palette := [RGB(t, t, t) for t in range(0.0, 0.75; length=nseries)]
    end

    linewidth := 1.5
    seriestype := :path
    fontfamily := "Times"
    fontsize = 12;
    titlefont  := font(fontsize, "Times")
    guidefont  := font(fontsize, "Times")
    tickfont   := font(fontsize, "Times")
    legendfont := font(fontsize, "Times")
    foreground_color := :black
    background_color := :white

    legend := (0.94,0.95)
    xlabel := "t，与"
    ylabel := "信号"
    xlim := (x[1],x[end] + x[end]/4)
    yh = ceil(maximum(y) + maximum(y)/4)
    ylim := (-yh,yh)
    xguidefonthalign := :right
    yguidefontvalign := :top
    grid := true
    gridalpha := 1.0
    foreground_color_legend := nothing
    background_color_legend := nothing
    x, y
end

请注意，我们的图表现在自动创建调色板并自行分配轴签名。由于图形的配方是一个宏，我们可以调用函数内计算属性值的任何代码。您还应该注意这样一个事实，即我们正在返回x和y-它们是随后绘制图形所需的。

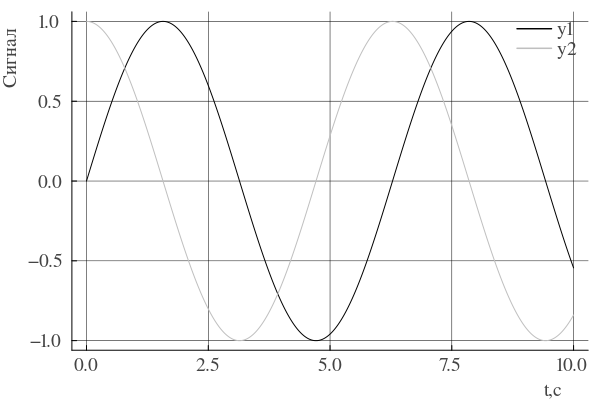

让我们试试我们的新时间表!

gostplot(x,ys)

结论

在本出版物中，我考虑了绘制符合监管控制流行要求的图表的三种选择。考虑了三种配置图的方法,并回顾了图库的特点.
