LCARD L502 ADC

Получение отсчетов с каналов АЦП модуля ввода-вывода L-Card L-502.

Тип: EngeeFunction

Путь в библиотеке:

/Interfaces/LCARD/LCARD L502 ADC

Описание

Для работы с блоком установите/обновите пакет поддержки оборудования.

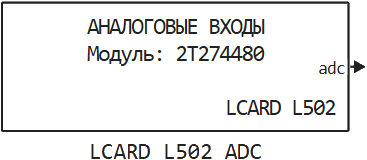

Блок LCARD L502 ADC используется для получения отсчетов с каналов АЦП модуля ввода-вывода L-Card L-502.

Характеристики АЦП:

Количество каналов: 32 в режиме с общей землей и 16 в дифференциальном режиме.
Разрядность: 16 бит.
Диапазоны измерения: ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В.
Частота преобразования: 2 МГц.

Порты

Выход

# adc — массив отсчетов из АЦП модуля ввода-вывода
вектор

Details

Размер массива соответствует параметру «Количество каналов» в блоке (от 1 до 16 в дифференциальном режиме или от 1 до 32 в режиме с общей землей).

Типы данных	`Float64`
Поддержка комплексных чисел	Нет

Параметры

# Номер модуля: — строковый серийный идентификатор модуля L-Card L-502

Details

Можно получить на лицевой стороне платы или используя пакет поддержки оборудования Engee. Подробнее см. L-CARD L-502.

Значение по умолчанию	`"2T274480"`
Имя для программного использования	`m_module_id`
Настраиваемый	Нет
Вычисляемый	Да

# Количество каналов: — количество каналов АЦП для вывода
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32

Details

Значения	`1` \| `2` \| `3` \| `4` \| `5` \| `6` \| `7` \| `8` \| `9` \| `10` \| `11` \| `12` \| `13` \| `14` \| `15` \| `16` \| `17` \| `18` \| `19` \| `20` \| `21` \| `22` \| `23` \| `24` \| `25` \| `26` \| `27` \| `28` \| `29` \| `30` \| `31` \| `32`
Значение по умолчанию	`16`
Имя для программного использования	`m_channel_num`
Настраиваемый	Нет
Вычисляемый	Да

# Диапазон: — выбор диапазона измерений АЦП
±10 В | ±5 В | ±2 В | ±1 В | ±0,5 В | ±0,2 В

Details

Значения	`±10 В` \| `±5 В` \| `±2 В` \| `±1 В` \| `±0,5 В` \| `±0,2 В`
Значение по умолчанию	`±10 В`
Имя для программного использования	`m_range`
Настраиваемый	Нет
Вычисляемый	Да

# Режим: — выбор режима АЦП
32 канала: режим с общей землей | 16 каналов: дифференциальный режим

Details

Значения	`32 канала: режим с общей землей` \| `16 каналов: дифференциальный режим`
Значение по умолчанию	`32 канала: режим с общей землей`
Имя для программного использования	`m_mode`
Настраиваемый	Нет
Вычисляемый	Да

# Шаг расчёта, с: — шаг расчета в секундах для получения отсчетов с АЦП

Details

Значение по умолчанию	`-1`
Имя для программного использования	`m_sample_time`
Настраиваемый	Нет
Вычисляемый	Да
