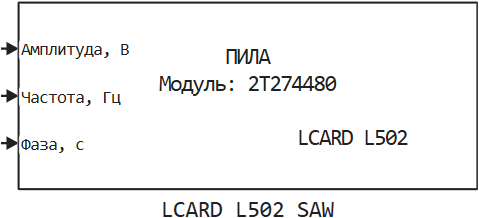

LCARD L502 SAW

Генерация высокочастотного пилообразного сигнала на аналоговых выходах модуля ввода-вывода L-Card L-502.

Тип: EngeeFunction

Путь в библиотеке:

/Interfaces/LCARD/LCARD L502 SAW

Описание

Для работы с блоком установите/обновите пакет поддержки оборудования.

Блок LCARD L502 SAW используется для генерации высокочастотного пилообразного сигнала на аналоговых выходах модуля ввода-вывода L-Card L-502.

Порты

Вход

# Амплитуда, В — амплитуда сигнала
скаляр

Details
Типы данных

Float64

Поддержка комплексных чисел

Нет

# Частота, Гц — частота сигнала
скаляр

Details
Типы данных

Float64

Поддержка комплексных чисел

Нет

# Фаза, с — начальная фаза сигнала
скаляр

Details
Типы данных

Float64

Поддержка комплексных чисел

Нет

Параметры

Параметры

# Номер модуля: — строковый серийный идентификатор модуля L-Card L-502

Details

Можно получить на лицевой стороне платы или используя пакет поддержки оборудования Engee. Подробнее см. L-CARD L-502.

Значение по умолчанию

"2T274480"

Имя для программного использования

m_module_id

Настраиваемый

Нет

Вычисляемый

Да

# Номер канала: — количество каналов ЦАП для ввода
1 | 2

Details
Значения

1 | 2

Значение по умолчанию

1

Имя для программного использования

m_channel_num

Настраиваемый

Нет

Вычисляемый

Да

# Амплитуда, В: — начальная амплитуда при инициализации сигнала

Details
Значение по умолчанию

2.0

Имя для программного использования

m_amplitude

Настраиваемый

Нет

Вычисляемый

Да

# Частота, Гц: — начальная частота сигнала

Details
Значение по умолчанию

20000.0

Имя для программного использования

m_freq

Настраиваемый

Нет

Вычисляемый

Да

# Фаза, с: — начальная фазы сигнала

Details
Значение по умолчанию

0

Имя для программного использования

m_phase

Настраиваемый

Нет

Вычисляемый

Да

# Шаг расчёта, с: — шаг расчета в секундах для генерации пилообразного сигнала

Details
Значение по умолчанию

-1

Имя для программного использования

m_sample_time

Настраиваемый

Нет

Вычисляемый

Да
