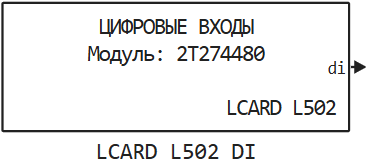

LCARD L502 DI

Получение значений с цифровых входов модуля ввода-вывода L-Card L-502.

Тип: EngeeFunction

Путь в библиотеке:

/Interfaces/LCARD/LCARD L502 DI

Описание

Для работы с блоком установите/обновите пакет поддержки оборудования.

Блок LCARD L502 DI используется для получения значений с цифровых входов модуля ввода-вывода L-Card L-502.

Характеристики цифровых входов:

  • Количество каналов: 16.

  • Диапазон напряжений: -0,2…+0,6 В («ноль»), +2,4…+5,0 В («единица»).

  • Частота ввода: 2 МГц.

Порты

Выход

# di — массив отсчетов из цифровых входов модуля
вектор

Details

Размер массива соответствует параметру «Количество каналов» в блоке (от 1 до 16).

Типы данных

Bool

Поддержка комплексных чисел

Нет

Параметры

Параметры

# Номер модуля: — строковый серийный идентификатор модуля L-Card L-502

Details

Можно получить на лицевой стороне платы или используя пакет поддержки оборудования Engee. Подробнее см. L-CARD L-502.

Значение по умолчанию

"2T274480"

Имя для программного использования

m_module_id

Настраиваемый

Нет

Вычисляемый

Да

# Количество каналов: — количество цифровых каналов для ввода
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16

Details
Значения

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16

Значение по умолчанию

2

Имя для программного использования

m_channel_num

Настраиваемый

Нет

Вычисляемый

Да

# Резисторная подтяжка на питание: — включить резисторную подтяжку на питание для всех цифровых входов

Details
Значение по умолчанию

true (включено)

Имя для программного использования

m_pullup

Настраиваемый

Нет

Вычисляемый

Да

# Шаг расчёта, с: — шаг расчета в секундах для получения отсчетов с цифровых входов

Details
Значение по умолчанию

-1

Имя для программного использования

m_sample_time

Настраиваемый

Нет

Вычисляемый

Да
