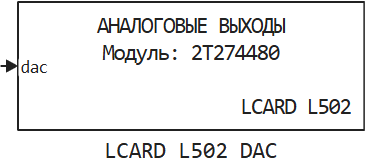

LCARD L502 DAC

Передача отсчетов на каналы ЦАП модуля ввода-вывода L-Card L-502.

Тип: EngeeFunction

Путь в библиотеке:

/Interfaces/LCARD/LCARD L502 DAC

Описание

Для работы с блоком установите/обновите пакет поддержки оборудования.

Блок LCARD L502 DAC используется для передачи отсчетов на каналы ЦАП модуля ввода-вывода L-Card L-502.

Характеристики ЦАП:

  • Количество каналов: 2.

  • Выходной диапазон: ±5 В.

  • Частота вывода: 1 МГц.

Порты

Вход

# dac — массив отсчетов для передачи в ЦАП модуля ввода-вывода
вектор

Details

Размер массива соответствует параметру «Количество каналов» в блоке (1 или 2).

Типы данных

Float64

Поддержка комплексных чисел

Нет

Параметры

Параметры

# Номер модуля: — строковый серийный идентификатор модуля L-Card L-502

Details

Можно получить на лицевой стороне платы или используя пакет поддержки оборудования Engee. Подробнее см. L-CARD L-502.

Значение по умолчанию

"2T274480"

Имя для программного использования

m_module_id

Настраиваемый

Нет

Вычисляемый

Да

# Количество каналов: — количество каналов ЦАП для ввода
1 | 2

Details
Значения

1 | 2

Значение по умолчанию

2

Имя для программного использования

m_channel_num

Настраиваемый

Нет

Вычисляемый

Да

# Шаг расчёта, с: — шаг расчета в секундах для передачи отсчетов в ЦАП

Details
Значение по умолчанию

-1

Имя для программного использования

m_sample_time

Настраиваемый

Нет

Вычисляемый

Да
