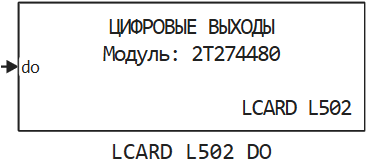

LCARD L502 DO

Отправка значений на цифровые выходы модуля ввода-вывода L-Card L-502.

Тип: EngeeFunction

Путь в библиотеке:

/Interfaces/LCARD/LCARD L502 DO

Описание

Для работы с блоком установите/обновите пакет поддержки оборудования.

Блок LCARD L502 DO используется для отправки значений на цифровые выходы модуля ввода-вывода L-Card L-502.

Характеристики цифровых выходов:

  • Количество каналов: 16.

  • Диапазон напряжений: 0…+0,4 В («ноль»), +2,4…+3,3 В («единица»).

  • Частота вывода: 1 МГц.

Порты

Вход

# do — массив отсчетов для передачи на цифровые выходы
вектор

Details

Размер массива соответствует параметру «Количество каналов» в блоке (от 1 до 16).

Типы данных

Bool

Поддержка комплексных чисел

Нет

Параметры

Параметры

# Номер модуля: — строковый серийный идентификатор модуля L-Card L-502

Details

Можно получить на лицевой стороне платы или используя пакет поддержки оборудования Engee. Подробнее см. L-CARD L-502.

Значение по умолчанию

"2T274480"

Имя для программного использования

m_module_id

Настраиваемый

Нет

Вычисляемый

Да

# Количество каналов: — количество цифровых каналов для вывода
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16

Details
Значения

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16

Значение по умолчанию

2

Имя для программного использования

m_channel_num

Настраиваемый

Нет

Вычисляемый

Да

# Шаг расчёта, с: — шаг расчета в секундах для передачи отсчетов в цифровые выходы

Details
Значение по умолчанию

-1

Имя для программного использования

m_sample_time

Настраиваемый

Нет

Вычисляемый

Да
