Сравнение PD и PID-регуляторов с антивиндапом в задаче управления дистанцией в колонне.

Управление движением колонн является одной из ключевых задач в области интеллектуальных транспортных систем. Основная цель – обеспечить синхронное движение группы транспортных средств с заданной дистанцией между соседними автомобилями, минимизируя рывки, исключая обгоны внутри колонны и гарантируя безопасность. Для достижения этой цели каждый ведомый автомобиль оснащается регулятором, который на основе информации о положении и скорости впереди идущего транспортного средства вычисляет требуемое ускорение. Однако реальные условия – ограничения по ускорению и скорости, задержки в каналах связи, шумы измерений – существенно усложняют задачу. В данной работе представлены две модели системы управления колонной, реализованные в среде имитационного моделирования Engee: базовая модель на основе классического ПД-регулятора и улучшенная модель, использующая ПИД-регулятор. В этом примере проводится сравнительный анализ их эффективности по таким критериям, как точность поддержания дистанции, наличие обгона и устойчивость к возмущениям.

Простая модель (PD‑регулятор)

В базовой версии используется классический ПД-регулятор:

,

где ( ) – ошибка дистанции,

( D ) – заданная дистанция,

( ) – ошибка скорости.

Данная модель демонстрирует вариант параллельного построения, при котором ведомые стремятся занять заданные позиции относительно лидера. В процессе симуляции наблюдается, что пары «Ведомый‑1 и Ведомый‑3», а также «Ведомый‑2 и Ведомый‑4» выстраиваются синхронно — каждая пара оказывается на одинаковом удалении от лидера. Благодаря различным начальным позициям можно наглядно увидеть, как ведомые по‑разному разгоняются, чтобы достичь требуемой дистанции.

Однако в текущей реализации присутствуют следующие ограничения:

• При наличии постоянных внешних возмущений (например, уклона дороги или бокового ветра) в системе возникает установившаяся ошибка по дистанции – ведомые не могут точно поддерживать заданное расстояние.

• Зона нечувствительности обрезает малые сигналы управления. В сочетании с отсутствием интегральной составляющей в регуляторе это приводит к долговременному дрейфу позиции, а в итоге – к обгону ведомыми лидера. Таким образом, чисто ПД‑регулятор не обеспечивает устойчивого сопровождения дистанции на длительных интервалах времени.

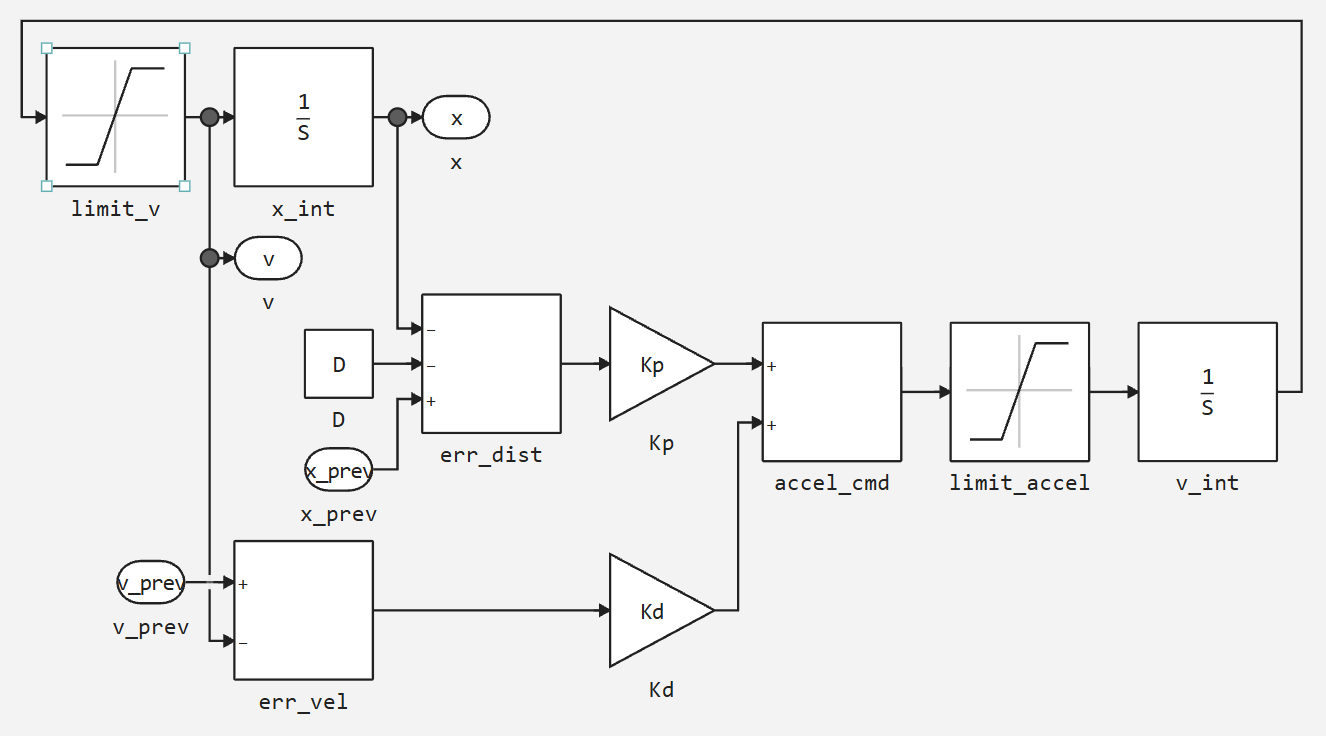

Структура ведомого включает вычисление ошибок, усиление сигналов, сумматор, блок ограничения ускорения и двойной интегратор (скорость → позиция).

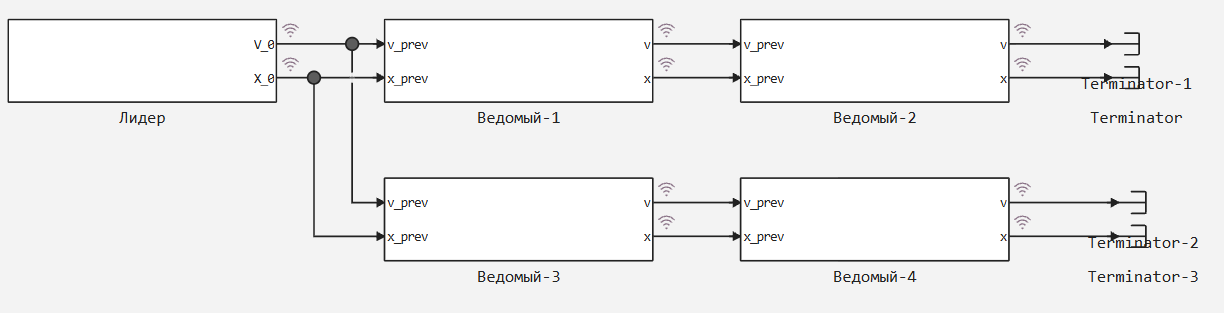

Все ведомые имеют идентичную архитектуру и подключены параллельно: информация от лидера поступает непосредственно на каждый ведомый, что приводит к формированию пар «Ведомый‑1 и Ведомый‑3», «Ведомый‑2 и Ведомый‑4», движущихся синхронно.

Как мы видим ведомые опережают друг друга, чего быть не должно.

Улучшенная модель (ПИД‑регулятор с anti‑windup)

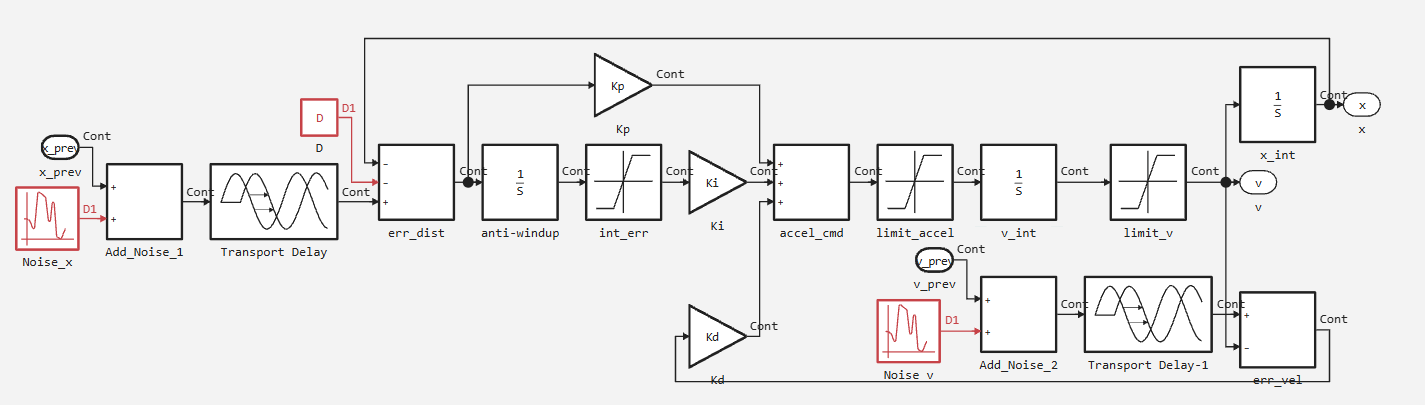

Для устранения указанных проблем была разработана усложнённая версия, в которой реализован ПИД-регулятор с дополнительными механизмами:

Внесённые улучшения:

1. Добавлен интегральный канал – обеспечивает нулевую установившуюся ошибку при постоянных возмущениях.

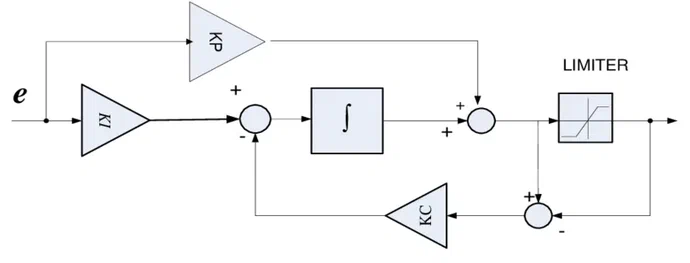

2. Ограничение интегратора (anti‑windup) – выход интегратора ошибки насыщается в пределах ([-0.3; 0.3]), что предотвращает его неограниченное накопление при длительном нахождении сигнала управления в зоне нечувствительности или в насыщении по ускорению/скорости. Anti-windup (анти-виндаун) — это набор методов и техник, направленных на предотвращение или смягчение эффекта «виндауна» (windup) в системах управления, особенно в PID-контроллерах, когда управляющий сигнал превышает возможности актуатора (например, достигает предела мощности или скорости). Этот эффект может привести к накоплению ошибок, нестабильности системы и ухудшению её производительности.

3. Используется ограничение ускорения.
4. Перенастройка коэффициентов – для улучшения переходных процессов увеличен дифференциальный коэффициент (K_d = 2.0), а для замедления накопления интеграла выбран относительно небольшой интегральный коэффициент (K_i = 0.05). Пропорциональный коэффициент оставлен прежним (K_p = 0.5).

В статье демонстрируется эволюция модели: от простого ПД-регулятора к полноценному ПИД-регулятору с защитой от виндапа. Показано, что именно добавление интегральной составляющей и механизма anti‑windup позволяет полностью устранить эффект обгона лидера, при должной настройке можно ликвидировать обгон впереди идущего, обеспечить устойчивое удержание дистанции и реалистичное поведение колонны на длительных интервалах моделирования.

Результаты работы могут быть полезны при проектировании систем адаптивного круиз-контроля (ACC) и управления беспилотными колоннами.

Данный график демонстрирует динамику относительного положения ведомых относительно лидера во времени, где отрицательные значения соответствуют отставанию, нулевая линия – позиции лидера, а отсутствие пересечения этой линии подтверждает отсутствие обгона.

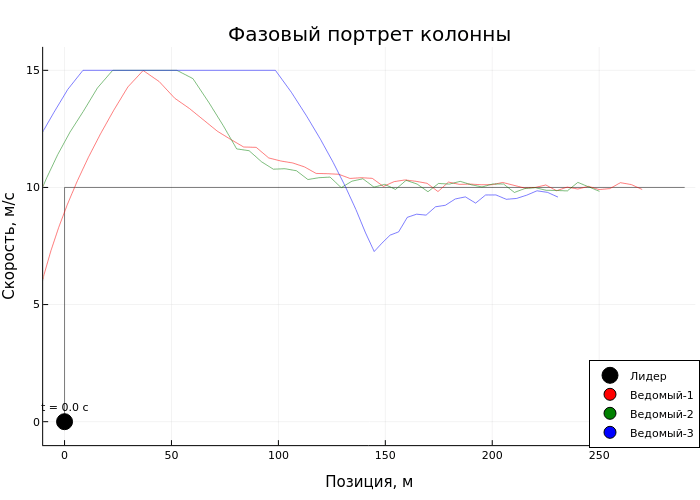

Анимация фазового портрета иллюстрирует эволюцию траекторий всех автомобилей в координатах «позиция – скорость», где отсутствие пересечения траекторий ведомых с траекторией лидера подтверждает безопасный режим движения без обгонов.

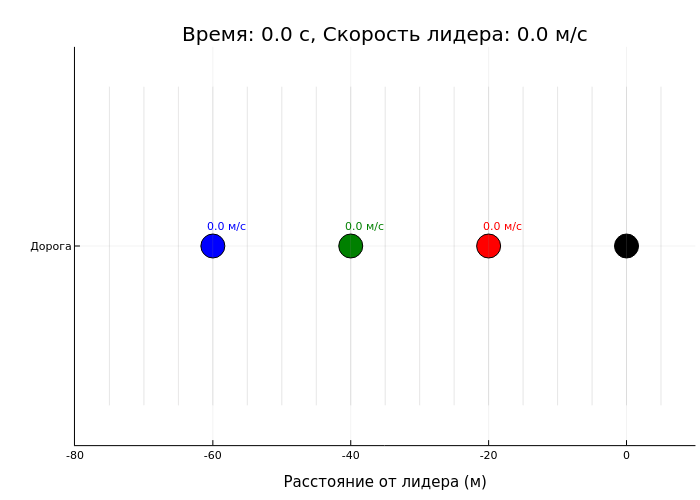

Данная анимация отображает движение колонны в системе отсчёта, связанной с лидером, где каждый ведомый автомобиль показан в виде точки на дороге с подписанной текущей скоростью, а отрицательные значения по оси абсцисс соответствуют отставанию, что наглядно демонстрирует сохранение безопасной дистанции и отсутствие обгонов.

Из аналитики данных видно, что все ведомые движутся в фазовой области, не пересекая траекторию лидера.

Интегральная составляющая успешно компенсирует влияние шумов и неточностей, а механизм anti‑windup предотвращает перерегулирование при длительных насыщениях. В результате колонна сохраняет устойчивость на всём протяжении моделирования.

Вывод

В работе проведено сравнение двух подходов к управлению дистанцией в колонне: классического ПД-регулятора и ПИД-регулятора с защитой от виндапа. Моделирование в среде Engee показало, что:

• ПД-регулятор прост в реализации, но страдает от установившейся ошибки, чувствителен к зоне нечувствительности и шумам, что приводит к недопустимому эффекту обгона лидера ведомыми.
• ПИД-регулятор с антивиндапом полностью устраняет указанные недостатки. Добавление интегрального канала обеспечивает нулевую ошибку в установившемся режиме, а ограничение интегратора – устойчивость при насыщениях. Улучшенная модель демонстрирует корректное поведение колонны на длительных интервалах времени, устойчивость к шумам и задержкам, что делает её пригодной для практического применения в системах адаптивного круиз-контроля (ACC) и управления беспилотными колоннами.

Таким образом, эволюция от ПД к ПИД-регулятору с антивиндапом является необходимой для обеспечения надёжного и безопасного движения в составе колонны.
