Назначение пинов MI-EL-45
Страница в процессе разработки. |
Внешние разъемы
На модуле установлено два внешних разъема DB9F. Контакты нумеруются следующим образом:
Верхний разъем DB9F в таблице и на схеме обозначен как X2, а нижний разъем DB9F обозначен как X3.
Назначение контактов
Разъем | Контакт | Имя цепи | Разъем | Контакт | Имя цепи |
---|---|---|---|---|---|
X2 |
1 |
К1A_0 |
X3 |
1 |
К2A_0 |
X2 |
2 |
К1A_1 |
X3 |
2 |
К2A_1 |
X2 |
3 |
K1B_0 |
X3 |
3 |
K2B_0 |
X2 |
4 |
K1B_1 |
X3 |
4 |
K2B_1 |
X2 |
5 |
GND |
X3 |
5 |
GND |
X2 |
6 |
К3A_0 |
X3 |
6 |
К4A_0 |
X2 |
7 |
К3A_1 |
X3 |
7 |
К4A_1 |
X2 |
8 |
K3B_0 |
X3 |
8 |
K4B_0 |
X2 |
9 |
K3B_1 |
X3 |
9 |
K4B_1 |
- Обозначения в имени цепи
-
K(номер канала: от 1 до 4)(номер линии в канале: A или B)_(полярность линии: 0 или 1)
Тестовый жгут проводов
Поставляемый тестовый жгут проводов обеспечивает прямое подключение всех четырех каналов к линиям A и B. При этом каналы 1 и 3 подключаются через один разъем DB9M, а каналы 2 и 4 подключаются через другой разъем DB9M. Также предусмотрен вывод с тестового жгута на осциллограф.
Тип подключения

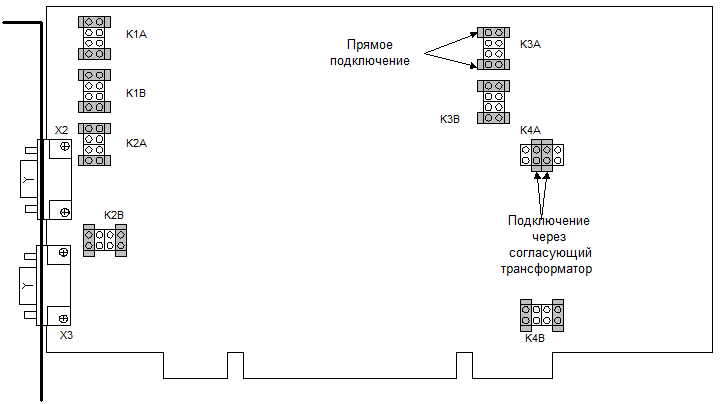

По умолчанию, джамперы платы выставлены в положение прямого подключения. Для подключения через согласующий трансформатор требуется переставить джамперы платы.
Замкнуты контакты | Подключение к разъему |
---|---|
KXX 1-2 |
Прямое подключение. Положительный контакт. |
KXX 3-4 |
С согласующим трансформатором. Положительный контакт. |
KXX 5-6 |
С согласующим трансформатором. Отрицательный контакт. |
KXX 7-8 |
Прямое подключение. Отрицательный контакт. |
Назначение пинов MI-EL-55
На модуле установлен разъем DHR-44F. Контакты нумеруются следующим образом:
Номер контакта | Назначение выхода |
---|---|
3 |
K1AD1 |
19 |
K1AT1 |
18 |
K1AT0 |
2 |
K1AD0 |
1 |
K1BD1 |
17 |
K1BT1 |
31 |
K1BT0 |
16 |
K1BD0 |
7 |
K2AD1 |
23 |
K2AT1 |
22 |
K2AT0 |
6 |
K2AD0 |
5 |
K2BD1 |
21 |
K2BT1 |
20 |
K2BT0 |
4 |
K2BD0 |
11 |
K3AD1 |
27 |
K3AT1 |
26 |
K3AT0 |
10 |
K3AD0 |
9 |
K3BD1 |
25 |
K3BT1 |
24 |
K3BT0 |
8 |
K3BD0 |
15 |
К4AD1 |
44 |
K4AT1 |
30 |
K4AT0 |
14 |
K4AD0 |
13 |
K4BD1 |
29 |
K4BT1 |
28 |
K4BT0 |
12 |
K4BD0 |
Расшифровка обозначений:
К |
Номер канала — 1,2,3,4 |
Линия |
А — основная; B — резервная |
Тип подключения |
D — прямое; T — подключение через согласующий трансформатор |
Полярность линии |
1 — положительный контакт; 0 — отрицательный контакт |
Тестовый жгут проводов
Поставляемый тестовый жгут проводов обеспечивает прямое подключение всех четырех каналов к линиям A и B. Предусмотрен вывод с тестового жгута на осциллограф.
