Передача SV-кадров с КПМ РИТМ

Описание

В этом примере показано, как использовать блоки для передачи SV-кадров (МЭК 61850-9-2LE) из модели энергосистемы.

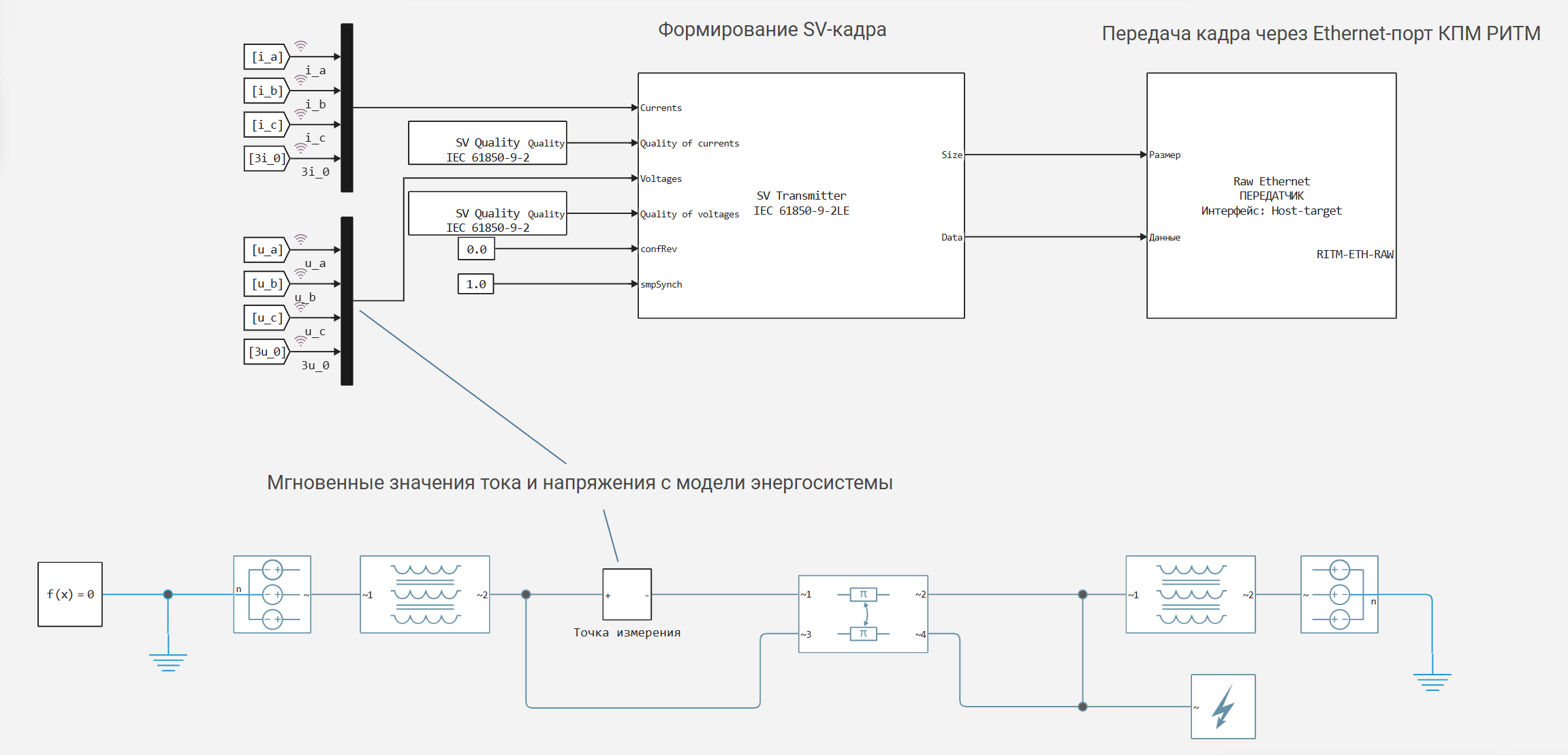

Модель

Запуск на КПМ РИТМ

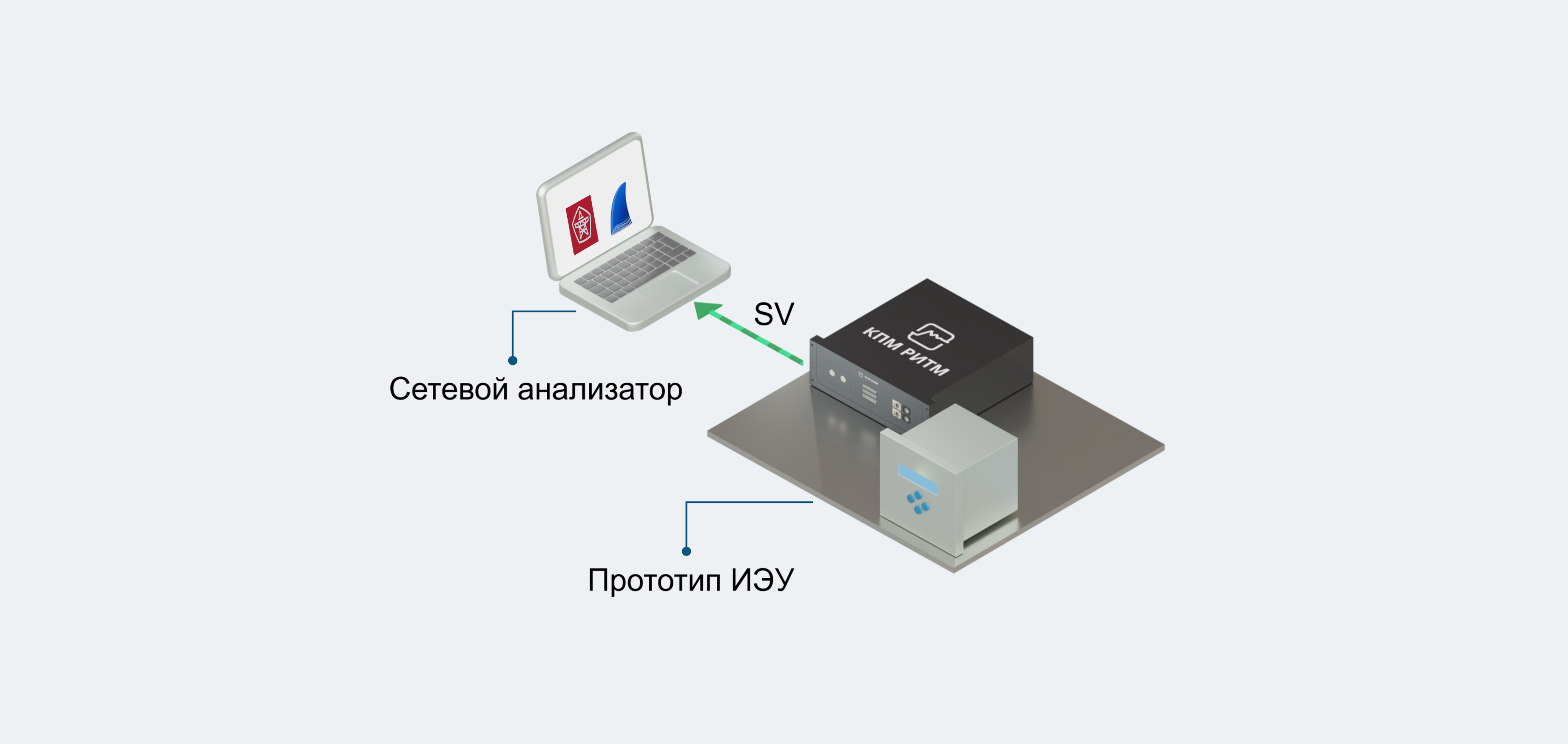

Модель запускается в реальном времени на КПМ РИТМ. Кадры SV принимаются на ПК через Ethernet-порт. Таким образом можно имитировать работу интеллектуальных электронных устройств (ИЭУ) с поддержкой МЭК61850.

Прием SV-кадров на стороне ПК

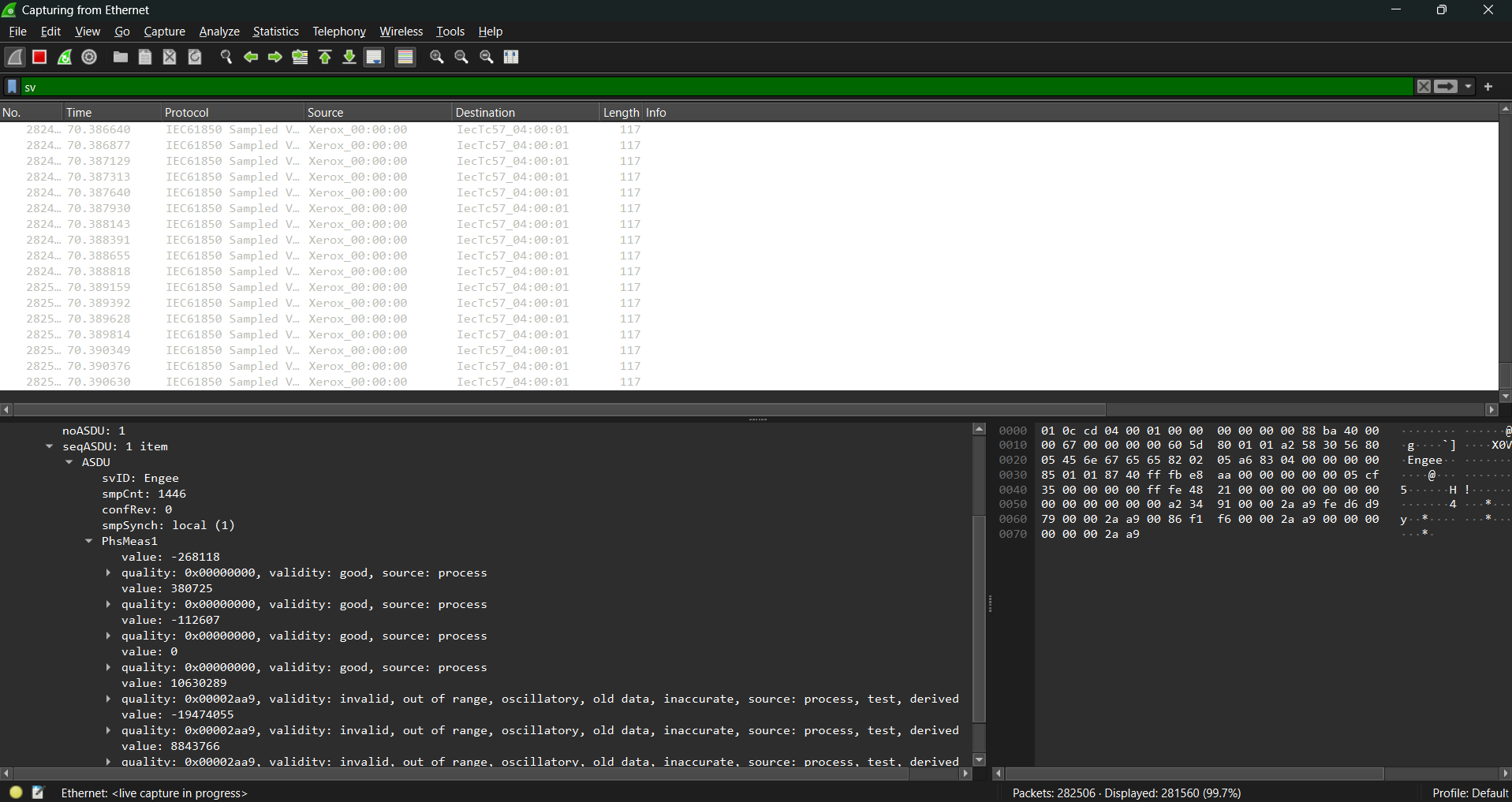

Анализ траффика можно выполнить с помощью различных программ, например:

Сетевой анализатор НПП "Динамика"

Сетевой анализатор Wireshark

Выводы

С помощью Engee создана модель энергосистемы с возможность передачи SV-кадров через Ethernet-порт КПМ РИТМ для последующего анализа или HIL-тестирования цифровых терминалов РЗА.
