Модель ЛЭП с двухсторонним питанием и отключением трехфазного КЗ¶
В этом примере мы рассмотрим линию с двухсторонним питанием, на которой происходит трехфазное короткое замыкание с последующим отключением и повторным включением линии (модель power_line_apv.engee) в Engee. Будет показан процесс запуска моделей из среды разработки скрипта с помощью командного управления и визуализации результатов моделирования.
Реализация запуска модели с помощью программного управления:¶
Загрузка нужных библиотек:
using Plots
using DataFrames
gr();
Загрузка модели:
model_name = "power_line_apv"
model_name in [m.name for m in engee.get_all_models()] ? engee.open(model_name) : engee.load( "$(@__DIR__)/$(model_name).engee");
Запуск загруженной модели:
results = engee.run(model_name);
Чтение данных о мгновенных значения тока и напряжения на линии:
t = results["i_a"].time;
i_a = results["i_a"].value;
i_b = results["i_b"].value;
i_c = results["i_c"].value;
v_a = results["v_a"].value;
v_b = results["v_b"].value;
v_c = results["v_c"].value;
Загрузка и визуализация данных, полученных в ходе симуляции¶

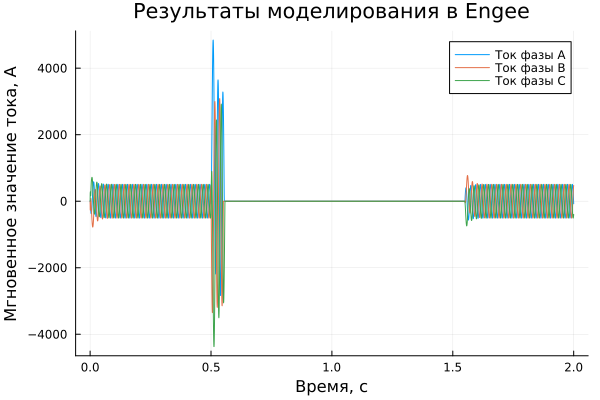

Вывод графика зависимости мгновенных значений тока от времени:
plot(t, [i_a i_b i_c], label=["Ток фазы А" "Ток фазы В" "Ток фазы С"])
plot!(title = "Результаты моделирования в Engee", ylabel = "Мгновенное значение тока, А", xlabel="Время, c")
Вывод графика зависимости мгновенных значений напряжения от времени:
plot(t, [v_a v_b v_c], label=["Напряжение фазы А" "Напряжение фазы В" "Напряжение фазы С"])
plot!(title = "Результаты моделирования в Engee", ylabel = "Мгновенное значение напряжения, В", xlabel="Время, c")
Выводы:¶
В данном примере были использованы инструменты для командного управления моделью Engee. Модель демонстрирует логику работы автоматического-повторного включения (АПВ) при возникновении трехфазного короткого замыкания. Результаты симуляций были импортированы в интерактивный скрипт, визуализированы, с помощью интерактивных графиков библиотеки Plots, а также проанализированы.
