Что нового в 26.5

В последних обновлениях мы существенно ускорили запуск Engee и переработали процесс инициализации среды.

Теперь интерфейс загружается поэтапно: сразу после запуска становятся доступными основной интерфейс и файловый браузер, а редактор кода и среда моделирования подключаются по мере инициализации компонентов.

Такой подход позволяет начать работу с проектом значительно раньше полной загрузки всей среды и делает запуск Engee заметно более отзывчивым при работе с крупными инженерными проектами и сложными конфигурациями.

В состав Engee.Интеграции добавлена поддержка платформы РИТМ SDR USRP.

РИТМ SDR USRP — российская SDR-платформа на базе Zynq UltraScale+ и ADRV9009, разработанная для задач цифровой обработки сигналов, систем связи и исследований радиоэфира как альтернатива NI USRP и ряду зарубежных SDR-решений.

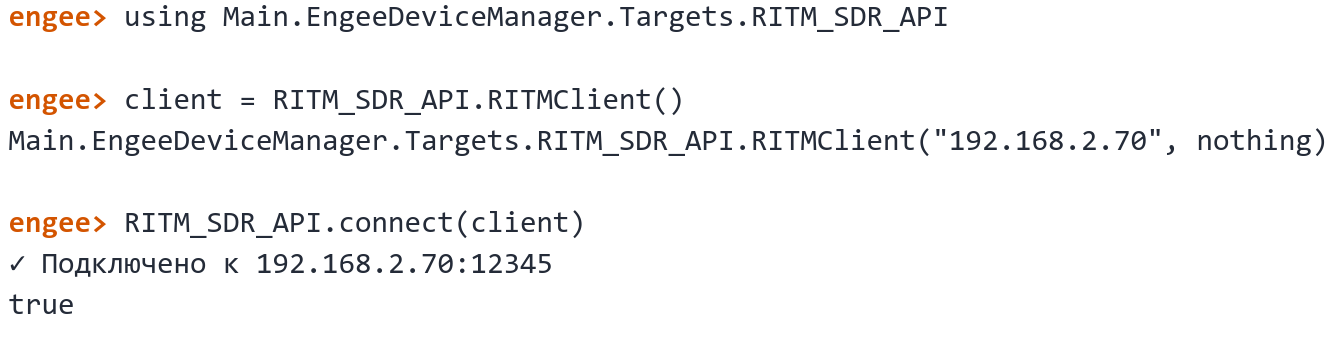

Интеграция с Engee позволяет:

Поддержка РИТМ SDR USRP расширяет возможности Engee в задачах разработки и прототипирования систем связи, DSP и SDR-приложений, объединяя моделирование, обработку сигналов и работу с реальным оборудованием в едином инженерном рабочем процессе.

Доступные на данный момент примеры совместного использования вы можете найти в Сообществе Engee.

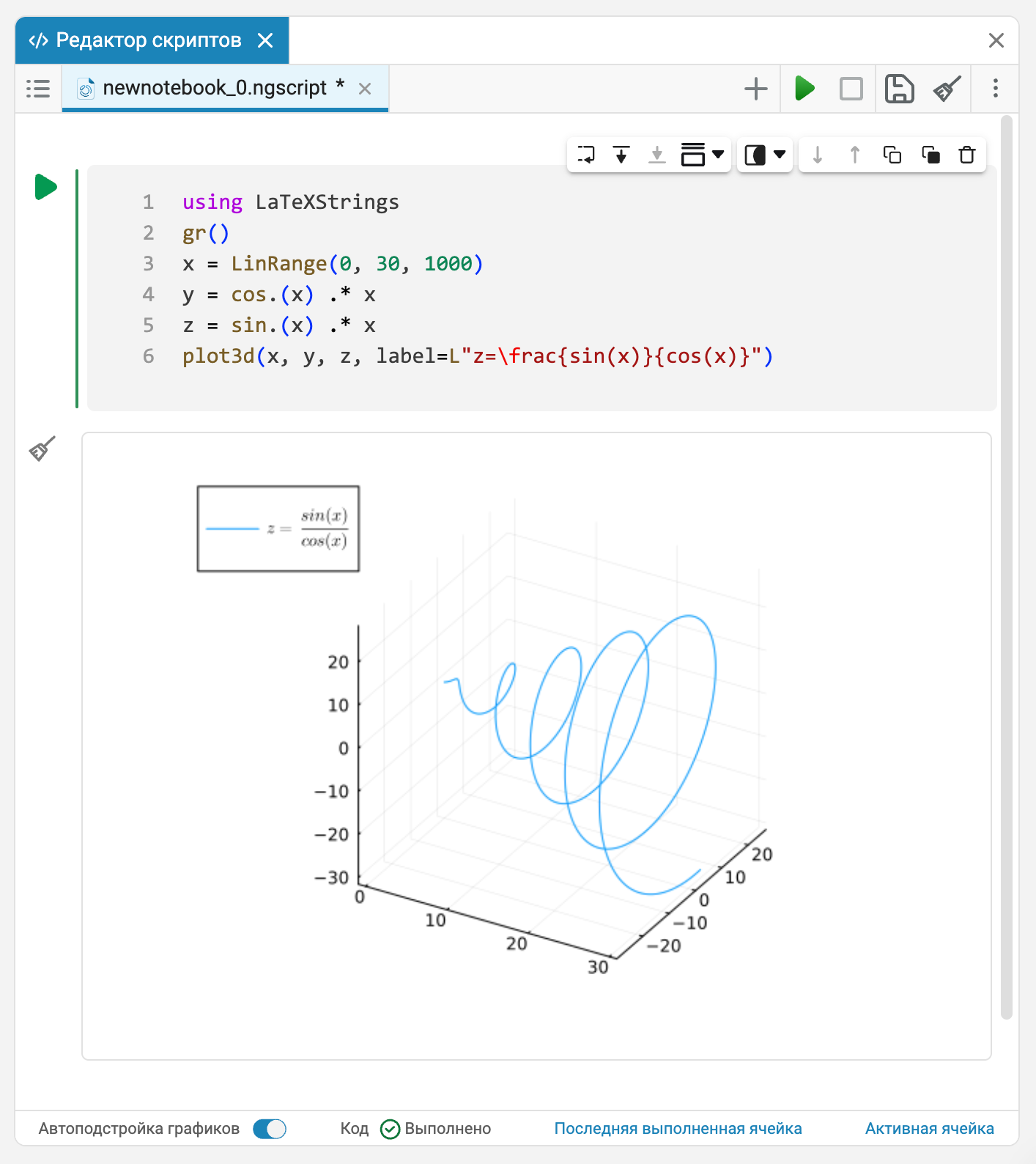

В графическом бэкенде GR расширена поддержка LaTeX-разметки для подписей и аннотаций. Поддержка работает для всех шрифтов, доступных в бэкенде GR, что упрощает оформление инженерных и научных графиков с математическими обозначениями, индексами, формулами и специальными символами без ограничений на выбор шрифта.

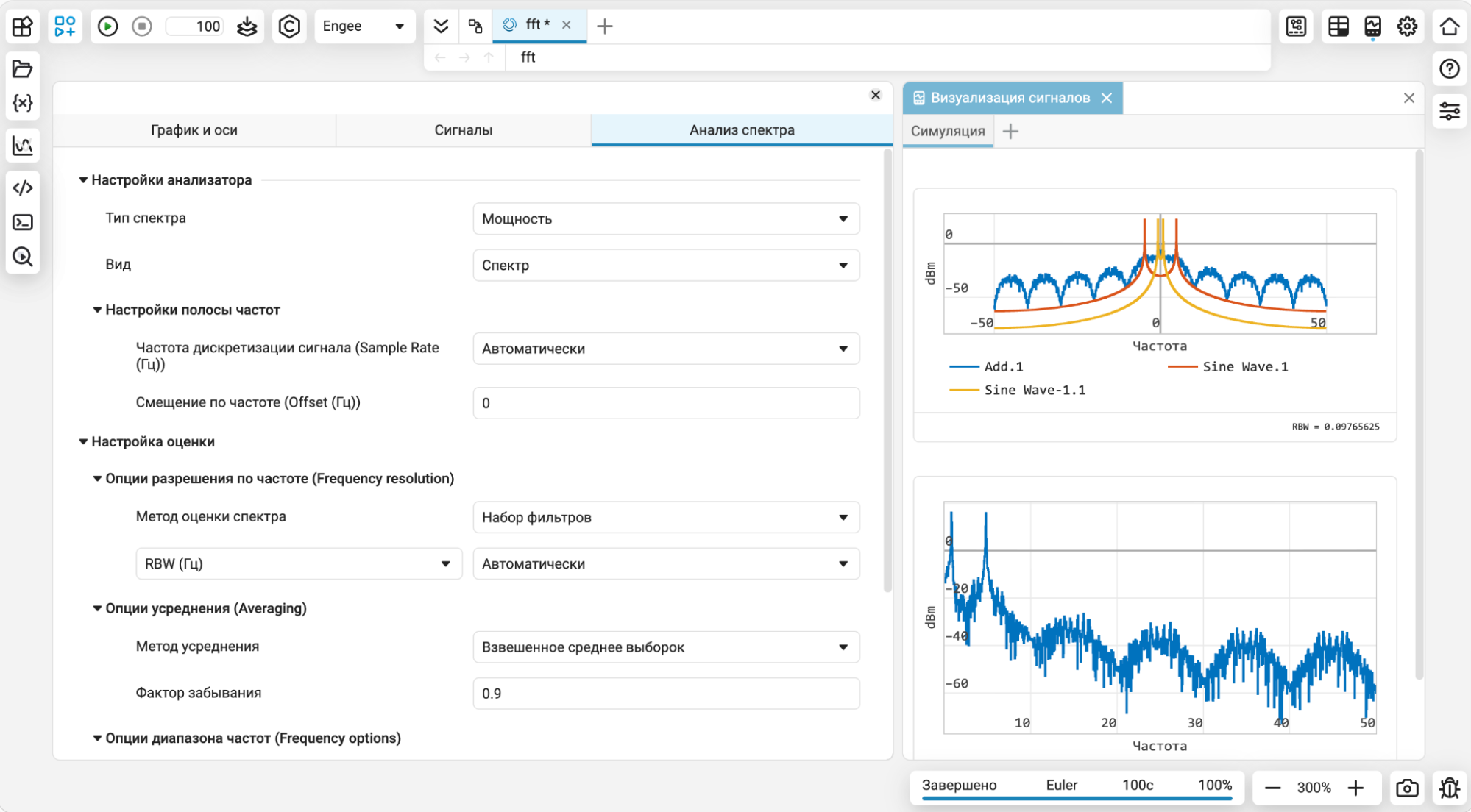

Мы полностью переписали спектроанализатор в среде моделирования Engee и внедрили новый алгоритм расчета спектра. Спектроанализатор стал точнее и стабильнее при анализе сигналов, что особенно важно для задач DSP, SDR, радиотехники и систем связи. Качество его работы теперь соответствует уровню ведущих аналогичных инструментов, что нас очень сильно радует.

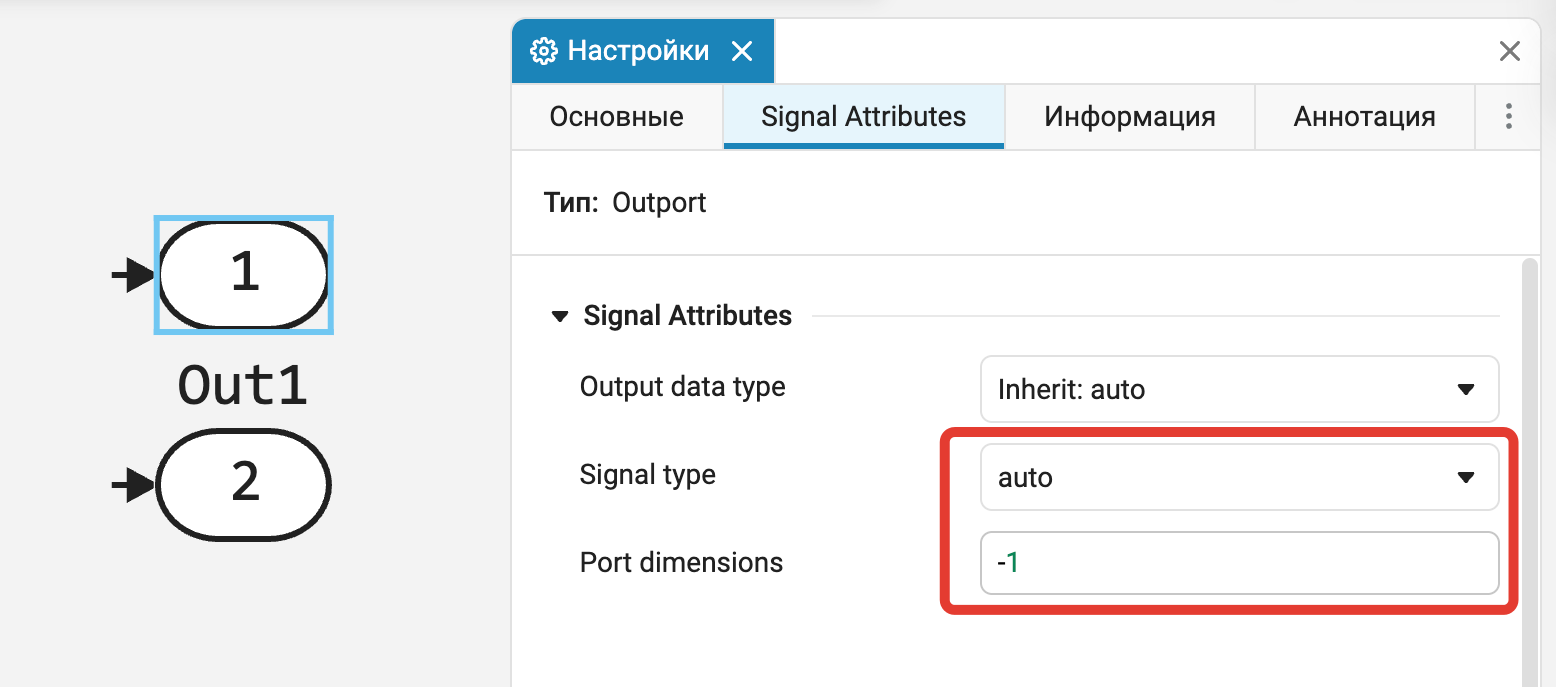

Для блока выходного порта (Выход1) добавлена возможность явной настройки размерности и типа сигнала. Это упрощает работу со сложными интерфейсами, многоканальными сигналами и иерархическими моделями, а также помогает снизить количество ошибок при интеграции подсистем и генерации кода.

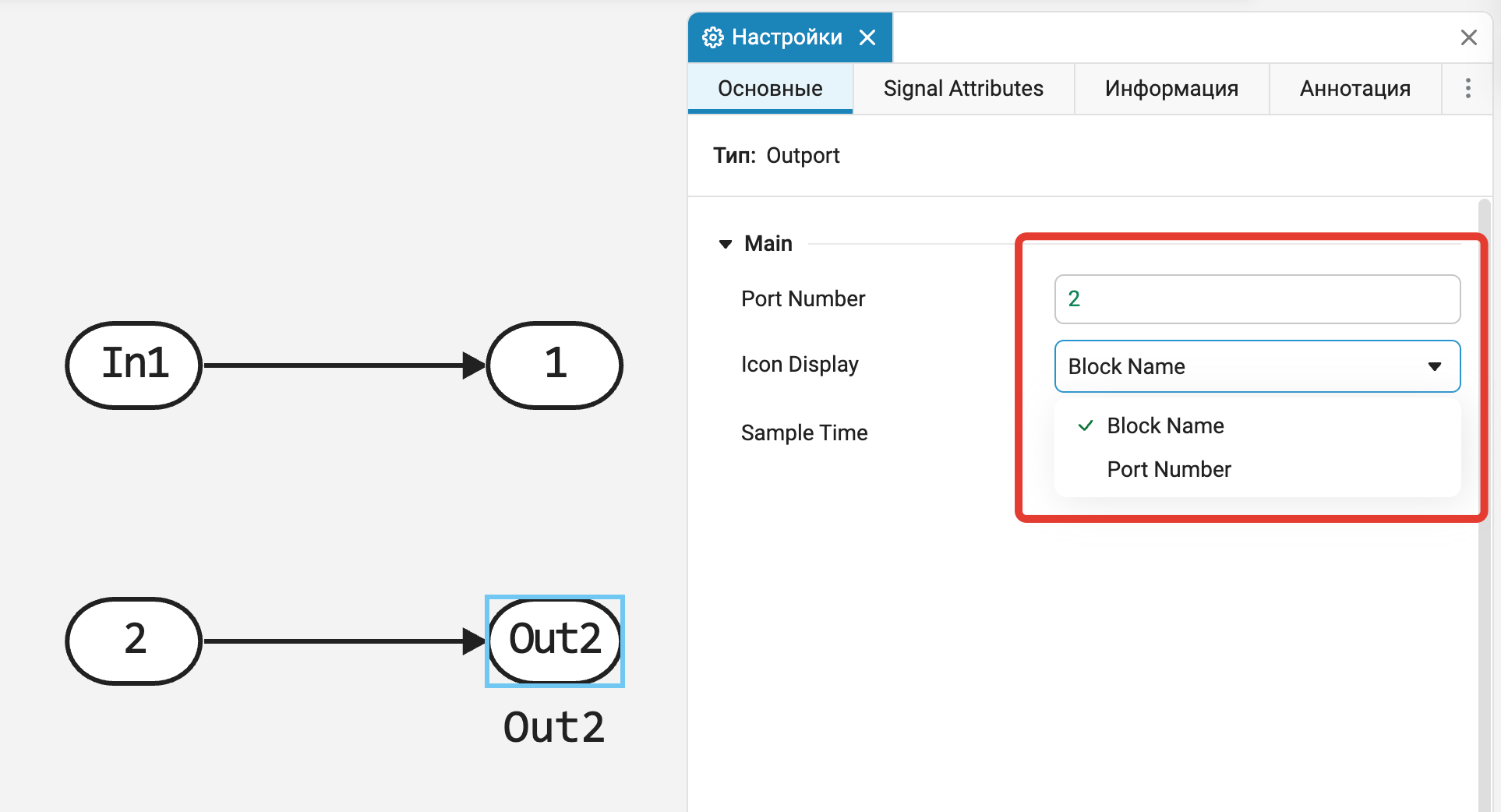

Для блоков Вход1 и Выход1 добавлены параметры Port number (номер порта) и Icon display (вид блока).

Теперь порядок портов можно задавать напрямую из настроек блока, независимо от их расположения на холсте. При изменении номера порта остальные порты автоматически перенумеровываются с сохранением относительного порядка. Также появилась возможность выбирать, что отображать на иконке порта — имя блока или номер порта.

Изменения упрощают работу со сложными подсистемами, моделями-ссылками и интерфейсами с большим количеством портов.

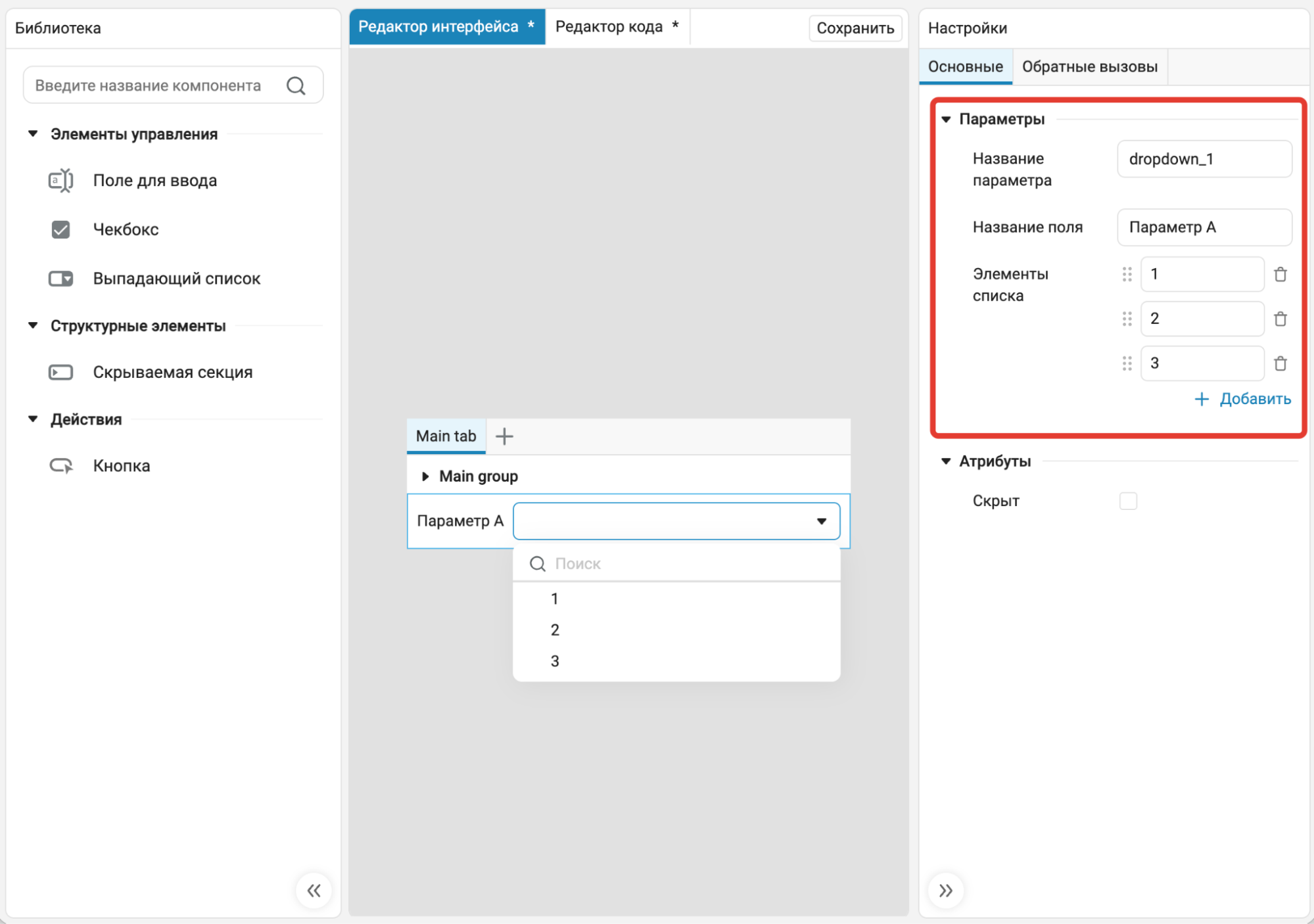

Переделали элемент управления выпадающими списками в редакторе масок. Теперь он стал удобнее и понятнее при разработке. Можно менять пункты местами и эффективно искать элементы.

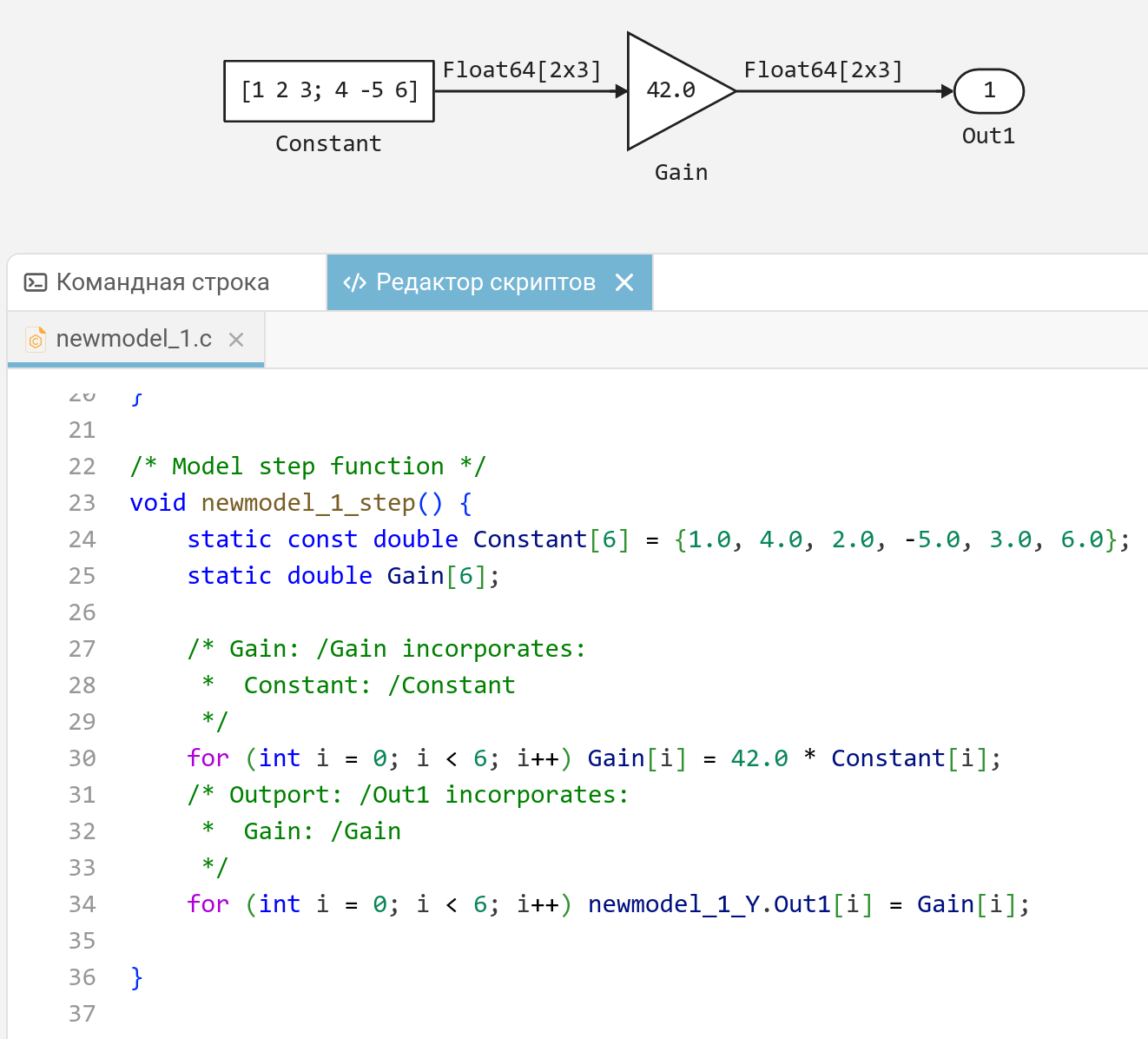

Теперь генератор кода правильно и последовательно разбирает векторные и матричные выражения в Engee, например, в блоке Константа или в конечных автоматах. Теперь:

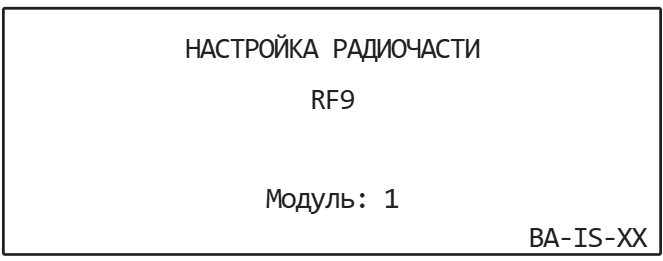

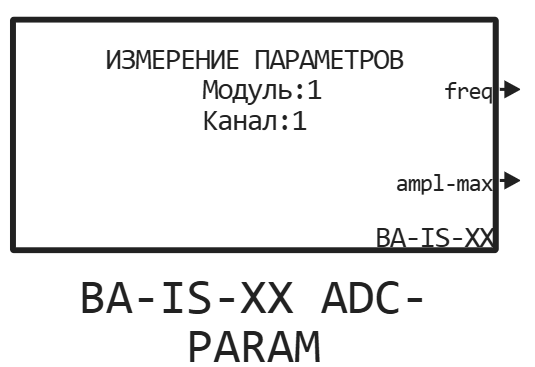

В состав Engee.Интеграции теперь входит поддержка оборудования РИТМ SDR USRP. В документацию добавлено руководство для начала работы и техническое описание платформы РИТМ SDR USRP.

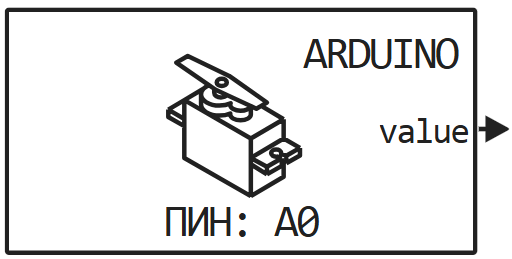

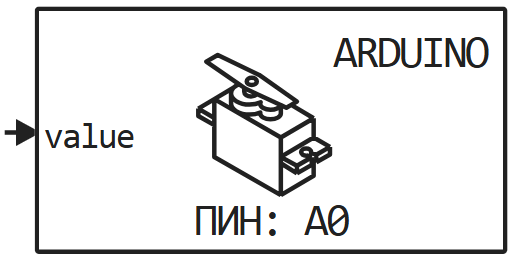

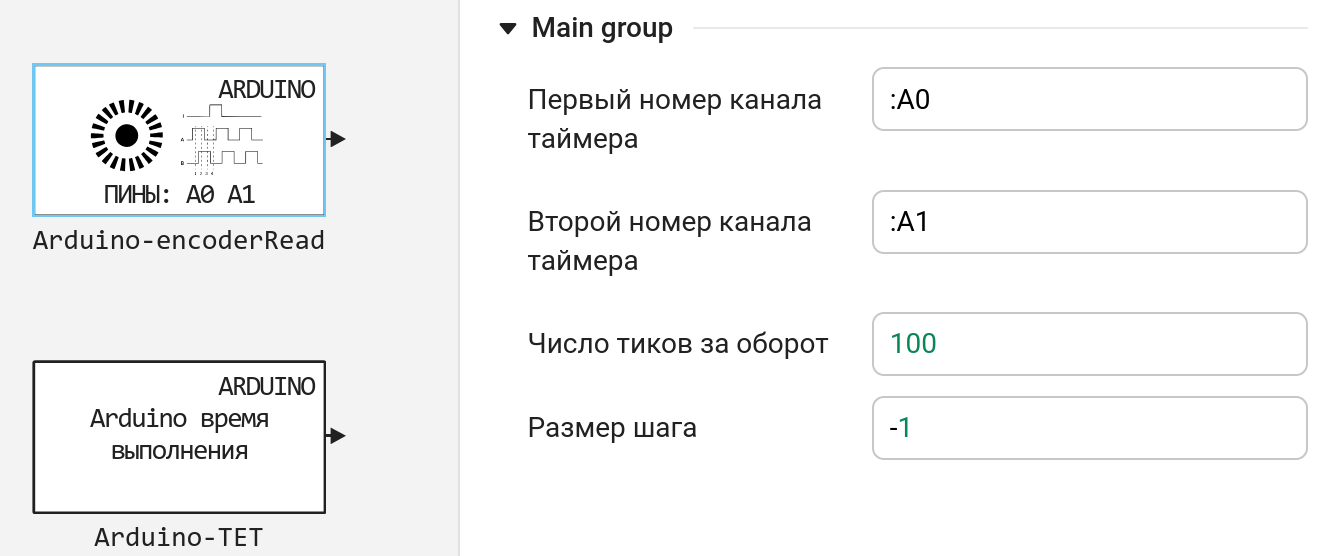

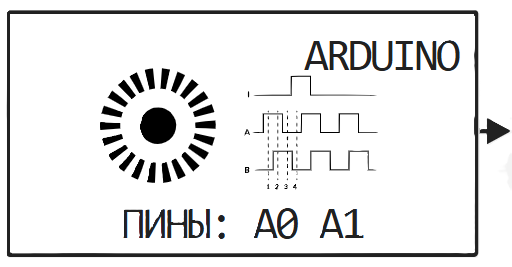

В библиотеку блоков Arduino добавлены два новых блока: Encoder и TET.

Мы регулярно обновляем и улучшаем блоки в категории Оборудование. Установите актуальный пакет поддержки, чтобы пользоваться самыми новыми возможностями: Engee.Интеграции.

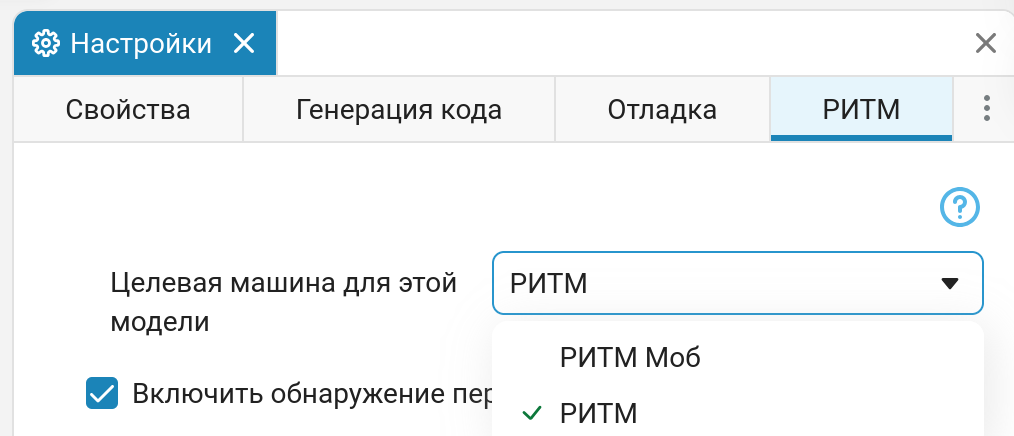

Теперь запуск моделей на КПМ «РИТМ» осуществляется через Engee.Интеграции. Мы обновили статьи о том, как начать работать с РИТМ, обновили описание настроек модели и режимов выполнения моделей. Теперь при запуске модели в интерактивном режиме можно наблюдать записываемые сигналы не только в окне Графиков, но и в Инспекторе данных. Кроме того, улучшена производительность обмена данными и надежность подключения. Дополнительно теперь для запуска моделей на РИТМе нет необходимости разрешать небезопасное содержимое в браузере. Программное управление РИТМ изначально работало через подсистему Engee.Интеграции, и мы продолжаем стремиться к тому, чтобы приложение РИТМ.Управление машинами также работало через эту подсистему.

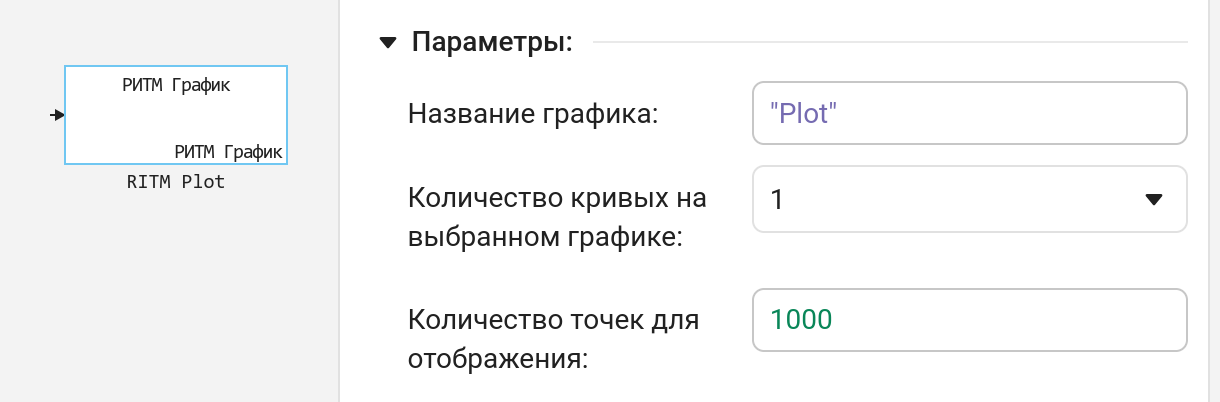

В блоке РИТМ График упрощена работа с окнами графиков. Например, больше не нужно вручную задавать номер графика — это происходит автоматически.

Кроме того, улучшена производительность отрисовки графиков (особенно спектров).

Исправили проблему, когда в некоторых случаях автозапуск моделей не работал на КПМ «РИТМ». Теперь можно добавлять модель в автозапуск и удалять ее из него через РИТМ.Управление машинами.

Мы регулярно обновляем и улучшаем блоки в категории РИТМ. Установите актуальный пакет поддержки, чтобы пользоваться самыми новыми возможностями: Пакет поддержки КПМ «РИТМ».
