Что нового в 26.1

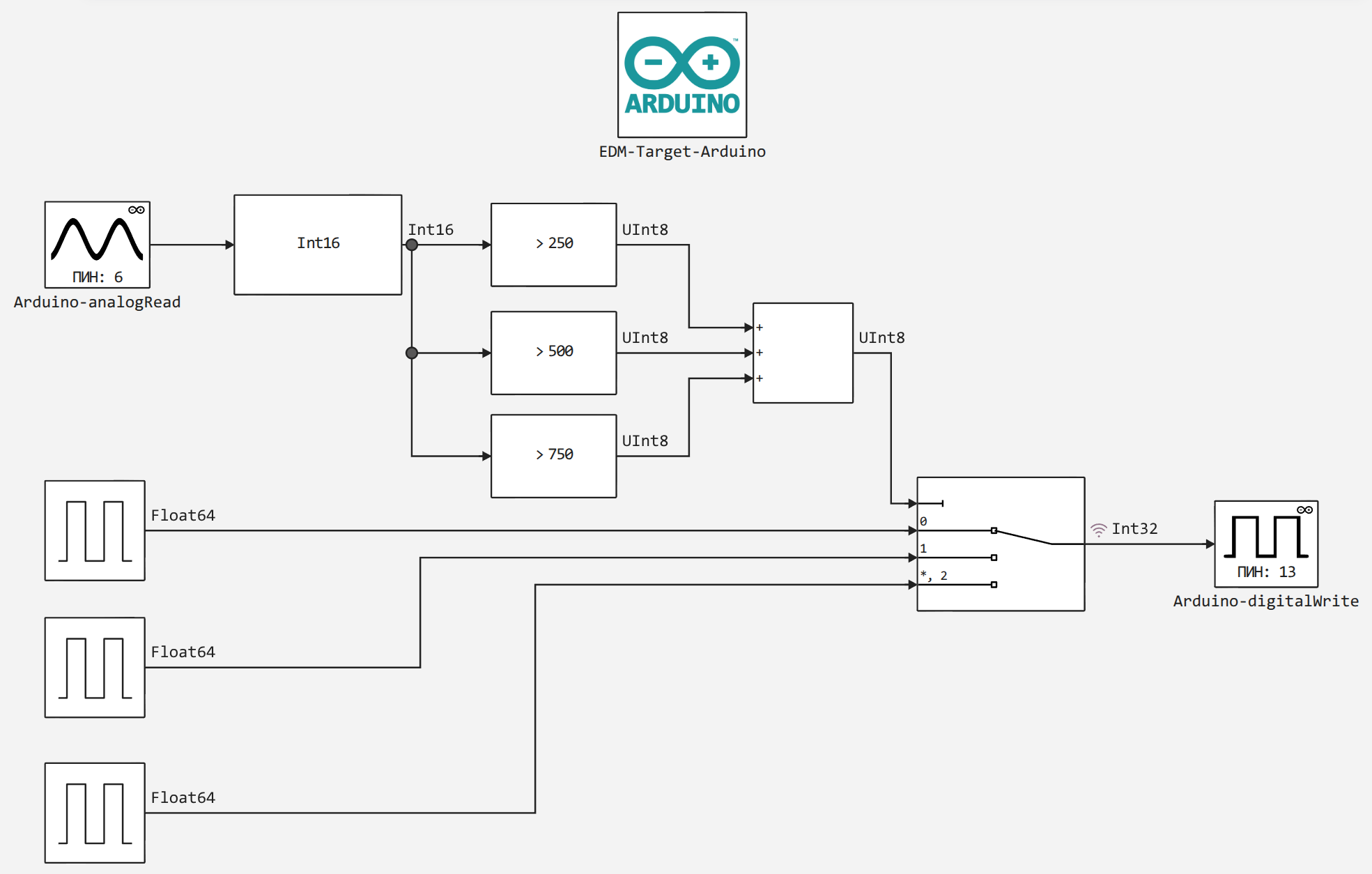

Теперь в Engee доступны пакеты поддержки для запуска моделей на платформах Arduino и STM32. Это стало возможным благодаря пакетам поддержки для встраиваемых систем в Engee.Интеграции. Изучите документацию для пакета поддержки Arduino и пакета поддержки STM32, чтобы узнать обо всех возможностях.

Дополнительная информация о функциях пакетов поддержки, таких как:

И многое другое доступно в вебинаре Пакет поддержки встраиваемых систем!

В этом релизе расширился список партнерского программного обеспечения, которое теперь может работать в эффективной связке с Engee:

Подробнее об их интеграции смотрите в разделе Поддержка оборудования, интерфейсов и внешних интеграций.

Мы добавили в Engee функцию trim, с помощью которой можно искать рабочие точки модели вашей динамической системы. Функция trim — это инструмент для автоматического поиска установившихся (steady‑state) состояний модели и соответствующих управляющих воздействий. Команда возвращает найденное состояние, значения входов и диагностические данные о сходимости, что ускоряет подбор рабочих точек.

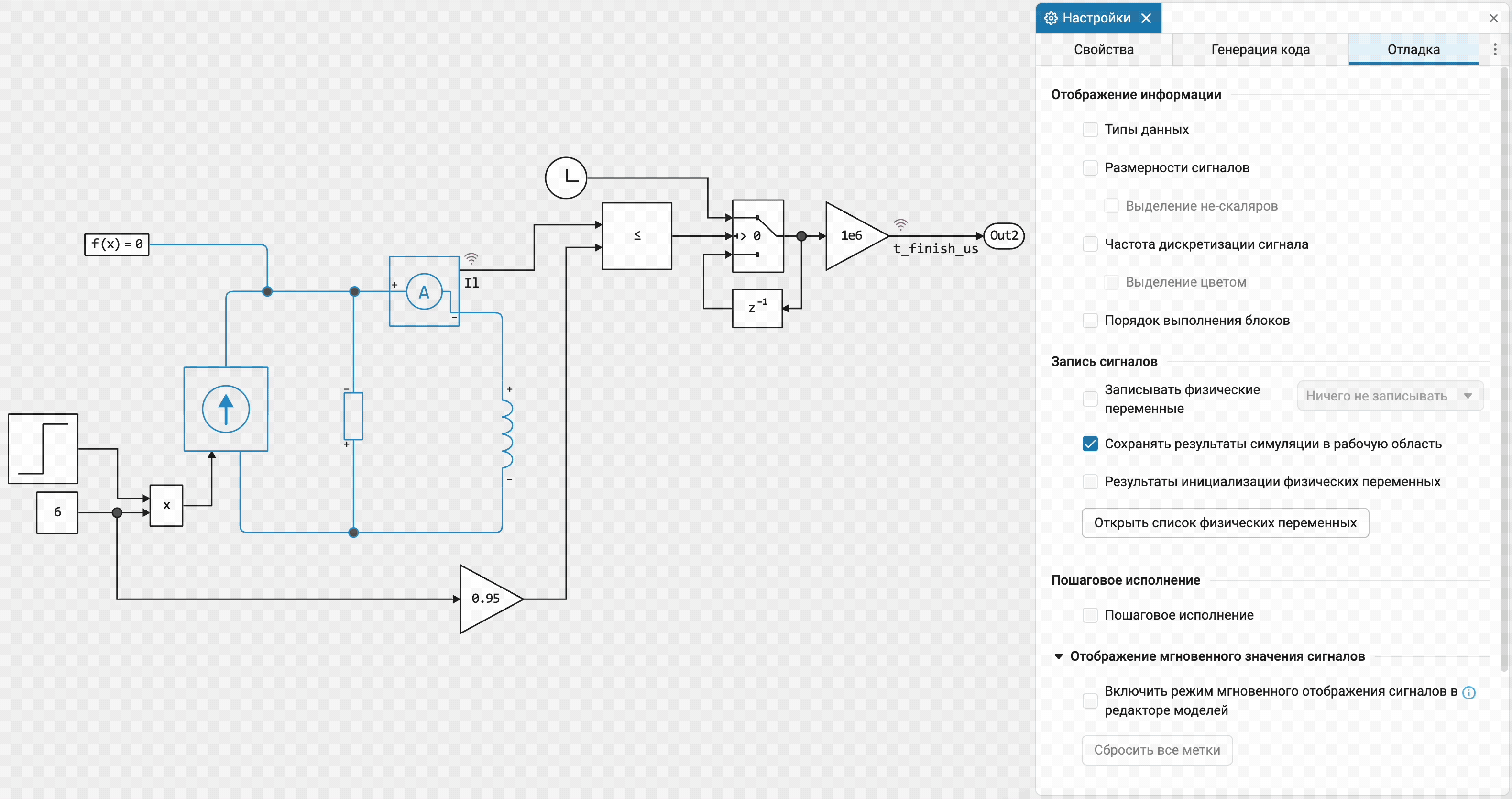

Переработали инструмент подсветки разных частот дискретизации в моделях:

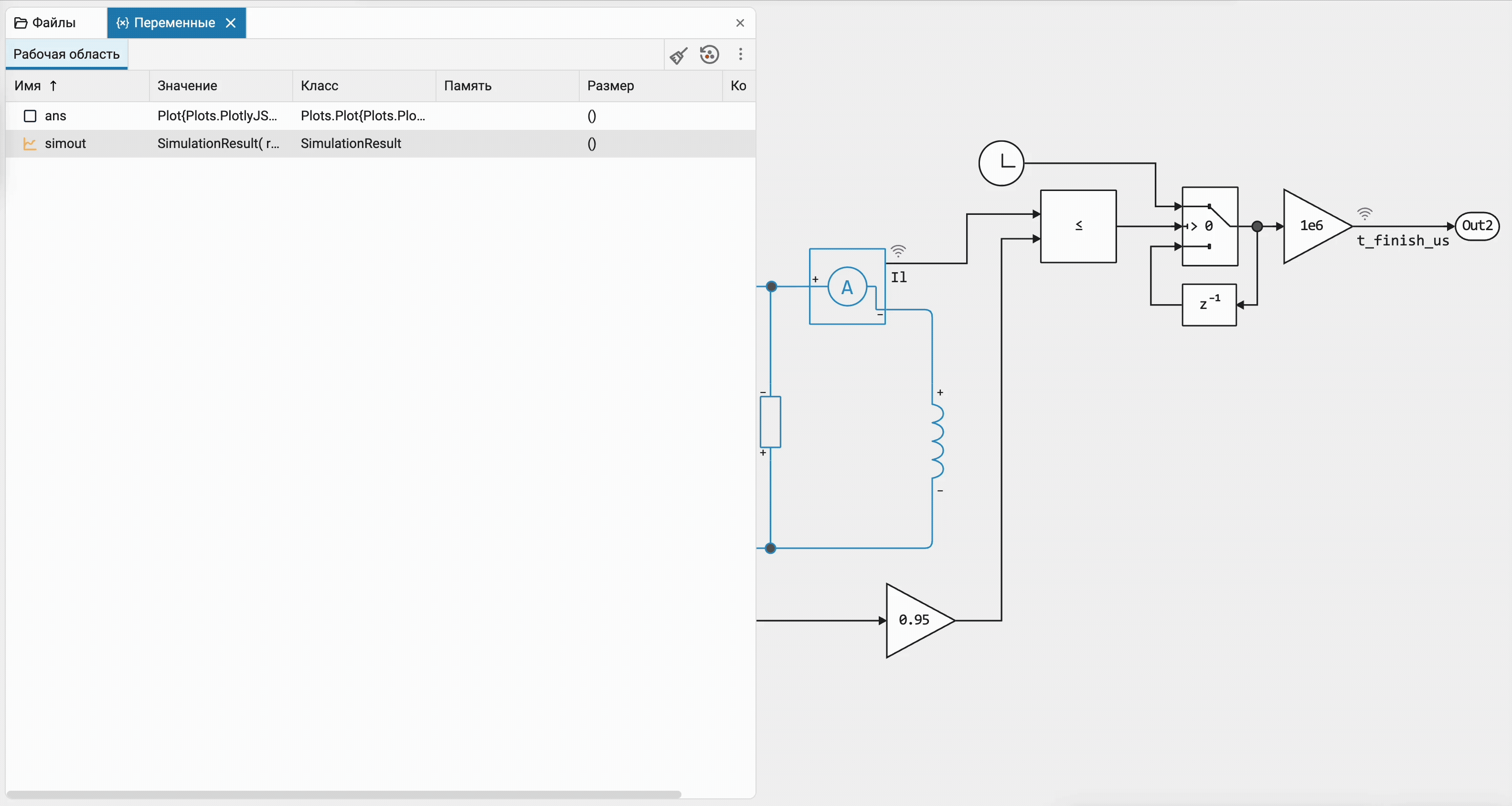

Реализовали долгожданную функцию. Теперь вы можете работать с переменной simout не только с помощью редактора скриптов , но и с помощью инструментов интерфейса: прямо в окне переменных открыть записанные данные, выбрать интересующий сигнал и построить его график, создать DataFrame или открыть его в инспекторе данных . Очень удобно!

Добавили возможность редактировать поля в специализированном приложении для быстрого редактирования свойств различных элементов (сигналов, входных/выходных портов, параметров) модели с помощью табличного интерфейса — редактора данных модели . Теперь настройка сигналов ваших моделей станет удобнее!

Ранее в буфер обмена при работе с блоками на холсте могли попасть элементы, выбранные с помощью зажатия Ctrl и перетаскивания. Мы это исправили, и теперь вы можете быстро вставлять различные часто используемые блоки двумя разными методами независимо.

Теперь при верификации кода в сгенерированном блоке C Function автоматически вызываются все функции — точки входа в модель. Это позволяет осуществлять автоматическую верификацию многозадачных моделей, для которых генерируется несколько функций step для разных шагов расчета.

Теперь в код инициализации блока C Function (StartCode) передаются в качестве аргументов параметры блока. Раньше эти параметры передавались только в OutputCode. Это позволяет более гибко разрабатывать блоки для поддержки периферии микропроцессоров.

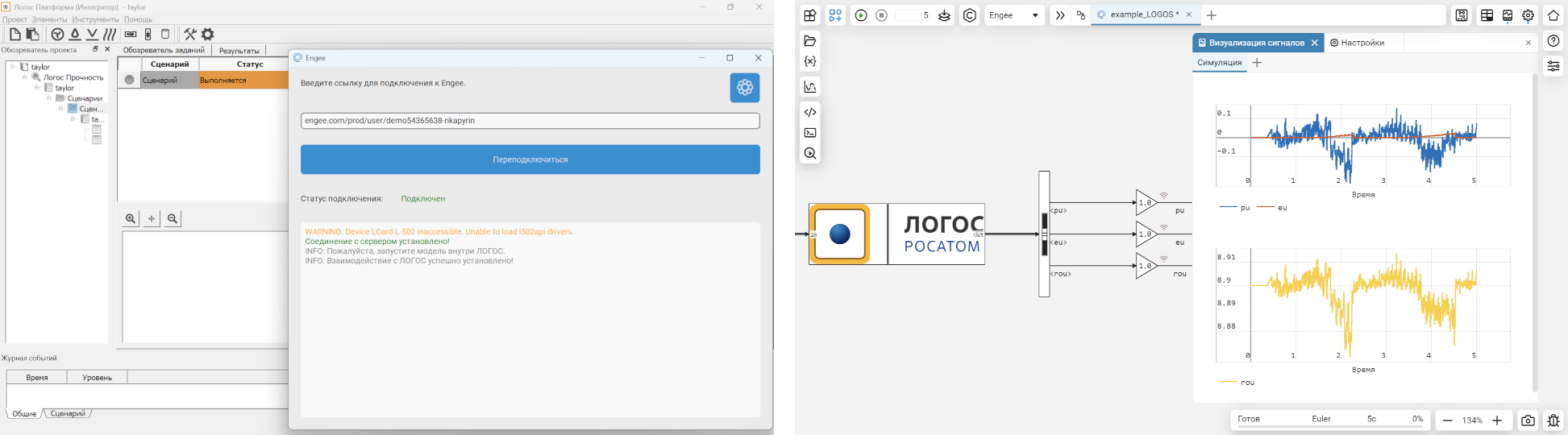

Теперь в Engee.Интеграции доступна поддержка косимуляции с программным обеспечением «ЛОГОС». Мы добавили новый раздел документации по интеграции с ЛОГОС и статью в сообществе. Это расширяет возможности Engee по интеграции со сторонними средами моделирования для расчета задач гидрогазодинамики, теплообмена, прочностного анализа и электромагнитного излучения.

Теперь в Engee.Интеграции доступна поддержка косимуляции с программным обеспечением «ЭЙЛЕР». Мы добавили новый раздел документации по интеграции с ЭЙЛЕР. Также доступен демонстрационный проект в Сообществе. Это расширяет возможности Engee по интеграции со сторонними средами моделирования для анализа работы механических систем, включающих в себя сложную кинематику, большие движения, жесткие и деформируемые элементы конструкции.

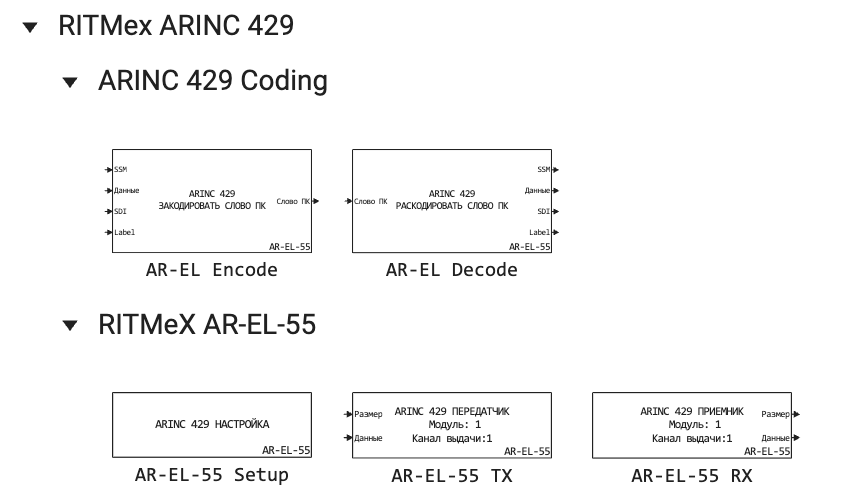

Теперь в библиотеке блоков РИТМ доступны блоки для поддержки протокола ARINC-429:

Теперь при использовании в модели блоков C Function с внешними артефактами (например, ссылающихся на отдельные исходные файлы *.c или библиотеки) все эти артефакты будут автоматически передаваться на РИТМ при сборке модели. Это существенно упрощает работу с блоками C Function, содержащими внешние зависимости. Кроме того, была проведена оптимизация, и теперь блоки C Function, которые не изменялись, не будут компилироваться на РИТМе повторно.
