meshscatter
|
Страница в процессе перевода. |
#
MakieCore.meshscatter — Function
meshscatter(positions)
meshscatter(x, y)
meshscatter(x, y, z)Строит сетку для каждого элемента в (x, y, z), (x, y) или positions (аналогично scatter). markersize — это масштабирование, применяемое к примитиву, переданному как marker.
Тип графика
Псевдоним типа графика для функции meshscatter — MeshScatter.
Примеры
using GLMakie
xs = cos.(1:0.5:20)
ys = sin.(1:0.5:20)
zs = LinRange(0, 3, length(xs))
meshscatter(xs, ys, zs, markersize = 0.1, color = zs)

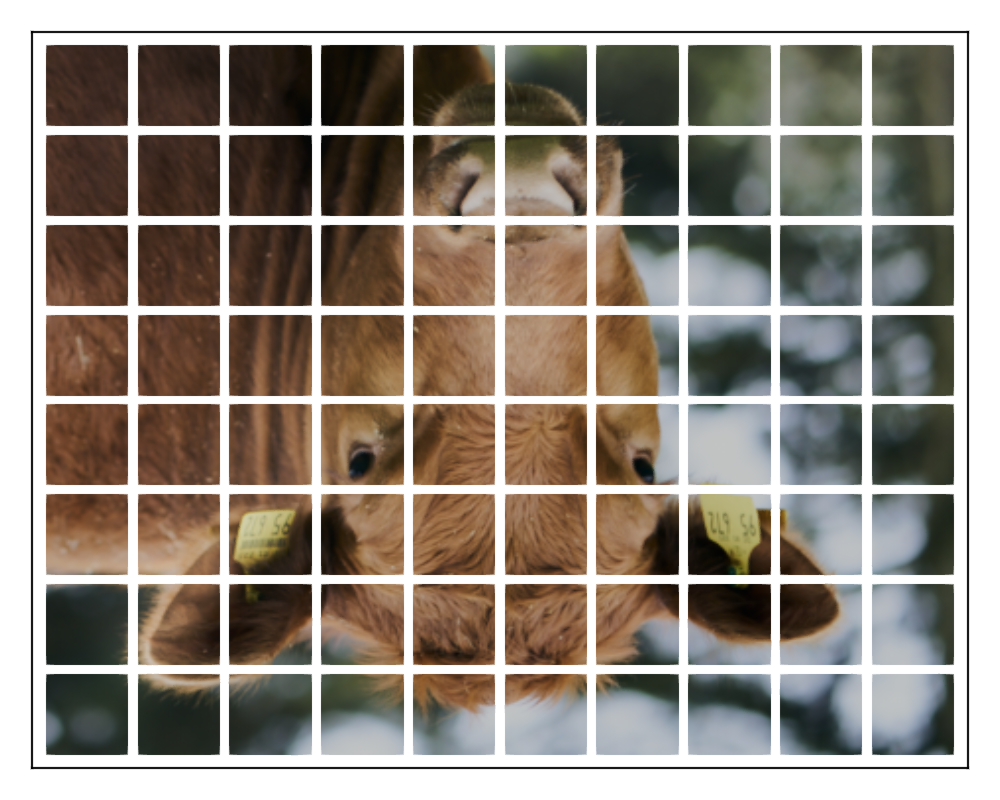

using GLMakie
using FileIO, GeometryBasics
cow = FileIO.load(joinpath(pkgdir(Makie), "assets", "cow.png"))
N = 8; M = 10
f = Figure(size = (500, 400))
a, p = meshscatter(
f[1, 1],
[Point2f(x, y) for x in 1:M for y in 1:N],
color = cow,
uv_transform = [
# 1. Отменить переворот uvs по оси y относительно pos
# 2. Выделить соответствующую часть изображения
# 3. Повернуть для совпадения с представлением
(:rotl90, (Vec2f(x, y), Vec2f(1/M, 1/N)), :flip_y)
for x in range(0, 1, length = M+1)[1:M]
for y in range(0, 1, length = N+1)[1:N]
],
markersize = Vec3f(0.9, 0.9, 1),
marker = uv_normal_mesh(Rect2f(-0.5, -0.5, 1, 1))
)
hidedecorations!(a)
xlims!(a, 0.4, M+0.6)
ylims!(a, 0.4, N+0.6)
f
Атрибуты
alpha
Значение по умолчанию: 1.0
альфа-значение цветовой карты или атрибута цвета. Несколько альфа-значений, как в plot(alpha=0.2, color=(:red, 0.5), перемножаются.
backlight
Значение по умолчанию: 0.0
задает вес для расчета вторичного освещения с инвертированными нормалями.
clip_planes
Значение по умолчанию: automatic
плоскости отсечения позволяют выполнять отсечение в трехмерном пространстве. Здесь можно указать вектор из 8 плоскостей Plane3f, за которыми графики будут отсечены (т. е. станут невидимыми). По умолчанию плоскости отсечения наследуются от родительского графика или сцены. Чтобы удалить родительский объект clip_planes, передайте Plane3f[].
colormap
Значение по умолчанию: @inherit colormap :viridis
задает цветовую карту, из которой производится выборка для числовых значений color. Также можно использовать PlotUtils.cgrad(...), Makie.Reverse(any_colormap) или любой символ из ColorBrewer или PlotUtils. Чтобы увидеть все доступные цветовые градиенты, можно вызвать Makie.available_gradients().
colorrange
Значение по умолчанию: automatic
значения, представляющие начальную и конечную точки colormap.
colorscale
Значение по умолчанию: identity
функция преобразования цвета. Может быть любой функцией, но с Colorbar хорошо работают только identity, log, log2, log10, sqrt, logit, Makie.pseudolog10 и Makie.Symlog10.
depth_shift
Значение по умолчанию: 0.0
корректирует значение глубины графика после всех остальных преобразований, т. е. в пространстве отсечения, где 0 <= depth <= 1. Применимо только к GLMakie и WGLMakie и может использоваться для настройки порядка отрисовки (настраиваемая перерисовка).
diffuse
Значение по умолчанию: 1.0
определяет то, насколько сильно красный, зеленый и синий каналы реагируют на диффузное (рассеянное) освещение.
fxaa
Значение по умолчанию: true
определяет то, будет ли график отрисовываться с помощью fxaa (сглаживание, только GLMakie).
inspectable
Значение по умолчанию: true
определяет, должен ли график проверяться с помощью DataInspector.
inspector_clear
Значение по умолчанию: automatic
задает функцию обратного вызова (inspector, plot) -> ... для очистки пользовательских индикаторов в DataInspector.
inspector_hover
Значение по умолчанию: automatic
задает функцию обратного вызова (inspector, plot, index) -> ..., которая заменяет методы show_data по умолчанию.
inspector_label
Значение по умолчанию: automatic
задает функцию обратного вызова (plot, index, position) -> string, которая заменяет метку по умолчанию, сгенерированную DataInspector.
markersize
Значение по умолчанию: 0.1
задает масштаб сетки. Можно задать в виде Vector для применения к каждой рассеянной сетке по отдельности.
material
Значение по умолчанию: nothing
используемый только в RPRMakie атрибут для задания сложных материалов RadeonProRender. Внимание! Способ задания материала RPR может измениться, и другие бэкенды будут игнорировать этот атрибут.
model
Значение по умолчанию: automatic
задает модельную матрицу для графика. Переопределяет настройки, выполненные с помощью translate!, rotate! и scale!.
overdraw
Значение по умолчанию: false
определяет то, будет ли график отрисовываться поверх других графиков. В частности, это означает игнорирование проверок глубины в бэкендах GL.
rotation
Значение по умолчанию: 0.0
задает поворот сетки. Числовой поворот происходит вокруг оси z, Vec3f поворачивает сетку так, что ось z становится этим вектором, а кватернион описывает общий поворот. Можно задать в виде вектора для применения к каждой рассеянной сетке по отдельности.
shading
Значение по умолчанию: automatic
задает используемый алгоритм освещения. Возможные значения: NoShading (без освещения), FastShading (AmbientLight + PointLight) или MultiLightShading (несколько источников света, только для GLMakie). Обратите внимание, что это не влияет на RPRMakie.
space
Значение по умолчанию: :data
задает пространство преобразования для прямоугольника, охватывающего график. Возможные входные данные см. в описании Makie.spaces().
specular
Значение по умолчанию: 0.2
определяет то, насколько сильно объект отражает свет в красном, зеленом и синем каналах.
ssao
Значение по умолчанию: false
определяет то, будет ли график отрисовываться с использованием ssao (преграждение окружающего света в экранном пространстве). Обратите внимание, что это имеет смысл только для трехмерных графиков и применимо только с fxaa = true.
transparency
Значение по умолчанию: false
определяет то, как реализуется прозрачность графика. В GLMakie transparency = true приводит к использованию прозрачности, независимой от порядка.
uv_transform
Значение по умолчанию: automatic
задает преобразование uv-координат, определяющее то, как текстура сопоставляется с рассеянной сеткой. Обратите внимание, что для этого сетка должна включать uv-координаты, что по умолчанию не так в случае с геометрическими примитивам. GeometryBasics.uv_normal_mesh(prim) можно использовать, например, с prim = Rect2f(0, 0, 1, 1). Значением этого атрибута может быть I, scale::VecTypes{2}, (translation::VecTypes{2}, scale::VecTypes{2}), любое из значений :rotr90, :rotl90, :rot180, :swap_xy/:transpose, :flip_x, :flip_y, :flip_xy либо (наиболее универсальный вариант) объект Makie.Mat{2, 3, Float32} или Makie.Mat3f, возвращаемый функцией Makie.uv_transform(). Его также можно задать для каждой рассеянной сетки, передав Vector из любых из перечисленных выше значений, а операции можно изменить, передав кортеж (op3, op2, op1).
