streamplot
|
Страница в процессе перевода. |
#
Makie.streamplot — Function
streamplot(f::function, xinterval, yinterval; color = norm, kwargs...)Функция f должна принимать либо f(::Point), либо f(x::Number, y::Number) и возвращать Point2.
Пример:
v(x::Point2{T}) where T = Point2f(x[2], 4*x[1])
streamplot(v, -2..2, -2..2)Реализация
Особенности реализации см. в описании функции Makie.streamplot_impl.
Тип графика
Псевдоним типа графика для функции streamplot — StreamPlot.

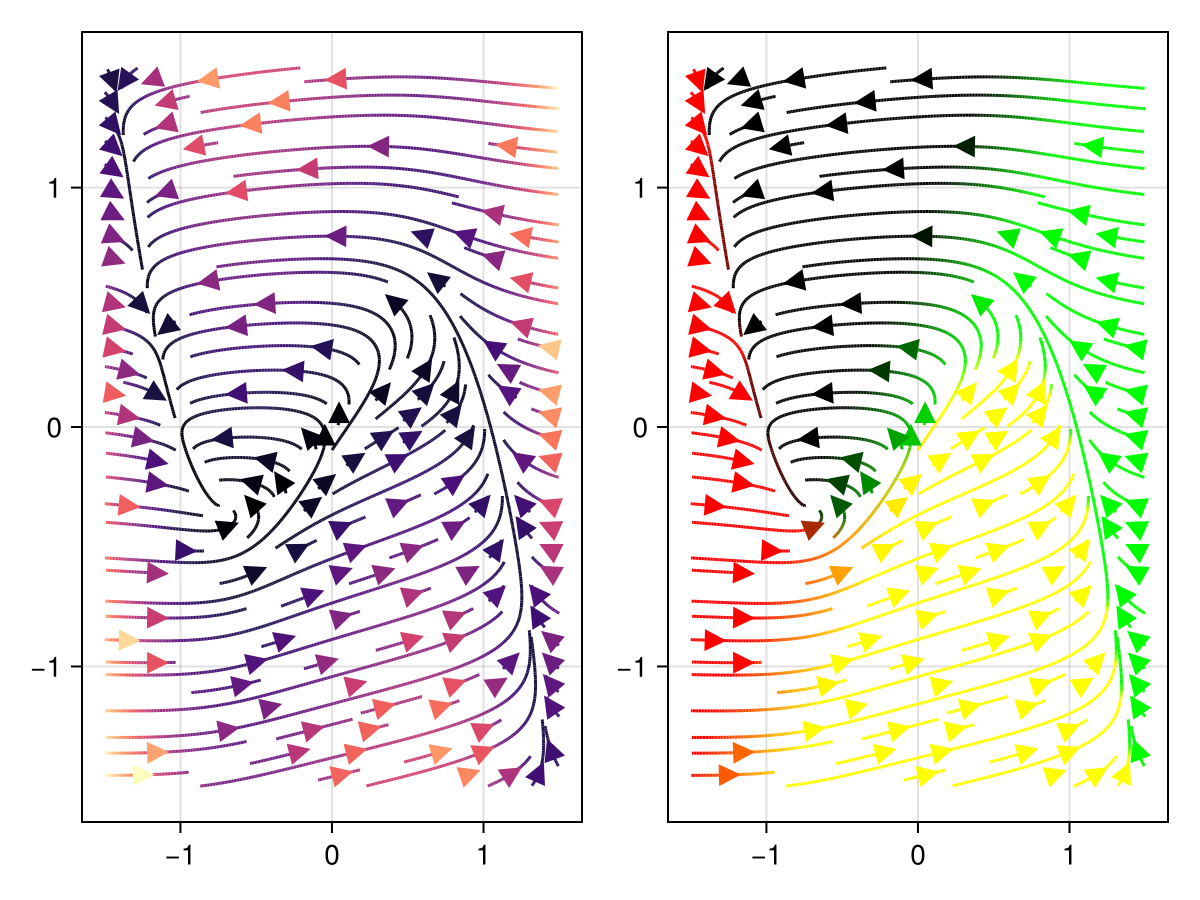

Примеры
using CairoMakie
struct FitzhughNagumo{T}
ϵ::T
s::T
γ::T
β::T
end
P = FitzhughNagumo(0.1, 0.0, 1.5, 0.8)
f(x, P::FitzhughNagumo) = Point2f(
(x[1]-x[2]-x[1]^3+P.s)/P.ϵ,
P.γ*x[1]-x[2] + P.β
)
f(x) = f(x, P)
fig, ax, pl = streamplot(f, -1.5..1.5, -1.5..1.5, colormap = :magma)
# Можно также передать функцию в `color`, чтобы вернуть число или значение цвета
streamplot(fig[1,2], f, -1.5 .. 1.5, -1.5 .. 1.5, color=(p)-> RGBAf(p..., 0.0, 1))
fig
Атрибуты
alpha
Значение по умолчанию: 1.0
альфа-значение цветовой карты или атрибута цвета. Несколько альфа-значений, как в plot(alpha=0.2, color=(:red, 0.5), перемножаются.
clip_planes
Значение по умолчанию: automatic
плоскости отсечения позволяют выполнять отсечение в трехмерном пространстве. Здесь можно указать вектор из 8 плоскостей Plane3f, за которыми графики будут отсечены (т. е. станут невидимыми). По умолчанию плоскости отсечения наследуются от родительского графика или сцены. Чтобы удалить родительский объект clip_planes, передайте Plane3f[].
color
Значение по умолчанию: norm
цвет линий можно выбрать, передав функцию color_func(dx::Point) в атрибут color. Это может быть любая функция или композиция функций. Значение dx, которое передается в color_func, является результатом f в окрашиваемой точке.
colormap
Значение по умолчанию: @inherit colormap :viridis
задает цветовую карту, из которой производится выборка для числовых значений color. Также можно использовать PlotUtils.cgrad(...), Makie.Reverse(any_colormap) или любой символ из ColorBrewer или PlotUtils. Чтобы увидеть все доступные цветовые градиенты, можно вызвать Makie.available_gradients().
colorrange
Значение по умолчанию: automatic
значения, представляющие начальную и конечную точки colormap.
colorscale
Значение по умолчанию: identity
функция преобразования цвета. Может быть любой функцией, но с Colorbar хорошо работают только identity, log, log2, log10, sqrt, logit, Makie.pseudolog10 и Makie.Symlog10.
depth_shift
Значение по умолчанию: 0.0
корректирует значение глубины графика после всех остальных преобразований, т. е. в пространстве отсечения, где 0 <= depth <= 1. Применимо только к GLMakie и WGLMakie и может использоваться для настройки порядка отрисовки (настраиваемая перерисовка).
fxaa
Значение по умолчанию: true
определяет то, будет ли график отрисовываться с помощью fxaa (сглаживание, только GLMakie).
inspectable
Значение по умолчанию: true
определяет, должен ли график проверяться с помощью DataInspector.
inspector_clear
Значение по умолчанию: automatic
задает функцию обратного вызова (inspector, plot) -> ... для очистки пользовательских индикаторов в DataInspector.
inspector_hover
Значение по умолчанию: automatic
задает функцию обратного вызова (inspector, plot, index) -> ..., которая заменяет методы show_data по умолчанию.
inspector_label
Значение по умолчанию: automatic
задает функцию обратного вызова (plot, index, position) -> string, которая заменяет метку по умолчанию, сгенерированную DataInspector.
model
Значение по умолчанию: automatic
задает модельную матрицу для графика. Переопределяет настройки, выполненные с помощью translate!, rotate! и scale!.
overdraw
Значение по умолчанию: false
определяет то, будет ли график отрисовываться поверх других графиков. В частности, это означает игнорирование проверок глубины в бэкендах GL.
space
Значение по умолчанию: :data
задает пространство преобразования для прямоугольника, охватывающего график. Возможные входные данные см. в описании Makie.spaces().
ssao
Значение по умолчанию: false
определяет то, будет ли график отрисовываться с использованием ssao (преграждение окружающего света в экранном пространстве). Обратите внимание, что это имеет смысл только для трехмерных графиков и применимо только с fxaa = true.
