三相异步风力发电厂
*此示例显示了由电网供电的风力发电厂（风力涡轮机）的模型。
*具有闭环转子p=150kW的异步机器用作风力涡轮发电机。 与同步机器不同，它们具有高可靠性，设计简单性和低重量，这是增加风力涡轮机可靠性所必需的。
*异步发电机连接到市电，并在p=75kW的本地负载上运行。 当发电机产生超过75千瓦时，多余的功率被转移到电网。 异步发电机消耗无功功率，因此电容器组Q=90kVar连接到其总线。
*使用Engee功能块对风力涡轮机进行建模，（https://engee.com/helpcenter/stable/base-lib-user-defined-function/engee-function.html ）反映了功率对风速的依赖性。 根据情况，考虑到当风速低于3米/秒的最小运行速度或高于23米/秒的最大运行速度（风暴停机）时，风力涡轮机产生的功率为零。
模型的一般视图
使用软件控制实现模型启动:
加载模型:
In [ ]:
model_name = "asynchronous_wind_turbine_generator"
model_name in [m.name for m in engee.get_all_models()] ? engee.open(model_name) : engee.load( "$(@__DIR__)/$(model_name).engee");
启动上传的模型:
In [ ]:
results = engee.run(model_name)
Out[0]:
模拟结果
导入模拟结果:
In [ ]:
simulation_time = results["Скорость ветра, м/с"].time;
wind_speed = results["Скорость ветра, м/с"].value;
mechanical_power = results["Механическая мощность, Вт"].value;

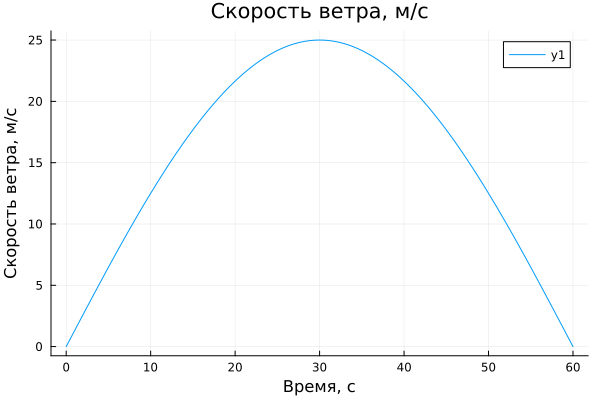

风速:
In [ ]:
gr();
plot(simulation_time, wind_speed)
plot!(title = "Скорость ветра, м/с", ylabel = "Скорость ветра, м/с", xlabel="Время, c")
Out[0]:

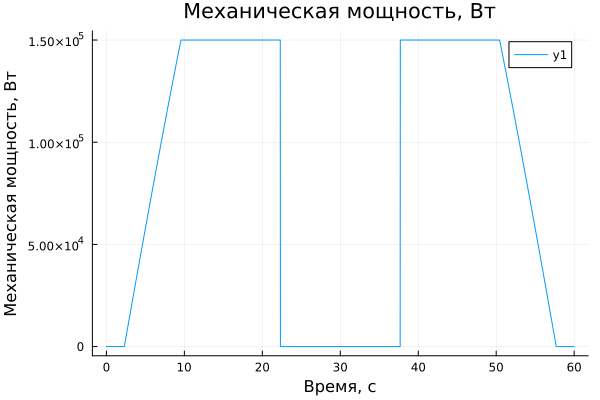

风力涡轮机轴上的机械动力:
In [ ]:
plot(simulation_time, mechanical_power)
plot!(title = "Механическая мощность, Вт", ylabel = "Механическая мощность, Вт", xlabel="Время, c")
Out[0]:
结论:
在本例中，使用了仿真持续时间为60秒的风力涡轮机模型的命令控制工具。 仿真结果被导入到脚本中，并使用绘图库中的交互式图形进行可视化。
