在COMTRADE文件中记录power系统中的事件

模型描述

这个例子的目的是演示根据标准将模拟和离散信号的测量记录到COMTRADE格式文件中的可能性。 IEC 60255-24 使用块 To COMTRADE. COMTRADE是一种普遍接受的记录电力系统瞬态波形的格式。 这些文件可以用于查看和分析事件的程序，也可以用于在[RETOME]类型的测试设施（https://dynamics.com.ru/production/kompleks-51-61 )。

为了产生信号，使用一个包含两个220千伏源的模型，其中一个死地中性线通过一条双电路架空线（架空线）连接。 在模型运行的第1秒时，在PSB侧的一个架空线路上发生单相短路（短路）。在0.1秒后，PSB侧的短路由开关关闭。从控制面板的一侧，简化了最大电流保护（MTZ）的操作。

模型的外观:

源由块建模 Voltage Source (Three-Phase). 电力系统的直序和零序的电阻由块建模 Coupled Lines (Three-Phase). 短路由块建模 Fault (Three-Phase). 架空线路由[双回路传输]块建模Line](https://engee.com/helpcenter/stable/cn/fmod-electricity-lines/double-circuit-transmission-line.html).

电力系统参数:

元素	参数
系统A	等效EMF
系统B	等效EMF
A-B线

电压和电流互感器的转换系数分别为220kV/100V和1000A/1A。

以COMTRADE格式录制模拟通道的设置:

<表><表>

参数 Vabc V_VT Iabc I_CT 频道名称 Va Vb Vc Va_VT Vb_VT Vc_VT Ia Ib Ic Ia_CT Ib_CT Ic_CT 信道相位标识符 A B C A B C A B C A B C 信道测量单位V V V V V V V A A A AA A A 初级标称值 1 1 1 220000 220000 220000 1 1 1 1000 1000 1000 二次标称值 1 1 1 100 100 1 1 1 1 1 1 数据缩放标识符P P P P S S S P P P S S S

离散通道记录来自控制面板a"Q"侧的开关位置信号、"拾取器"的启动和"跳闸"保护的操作。

模拟结果

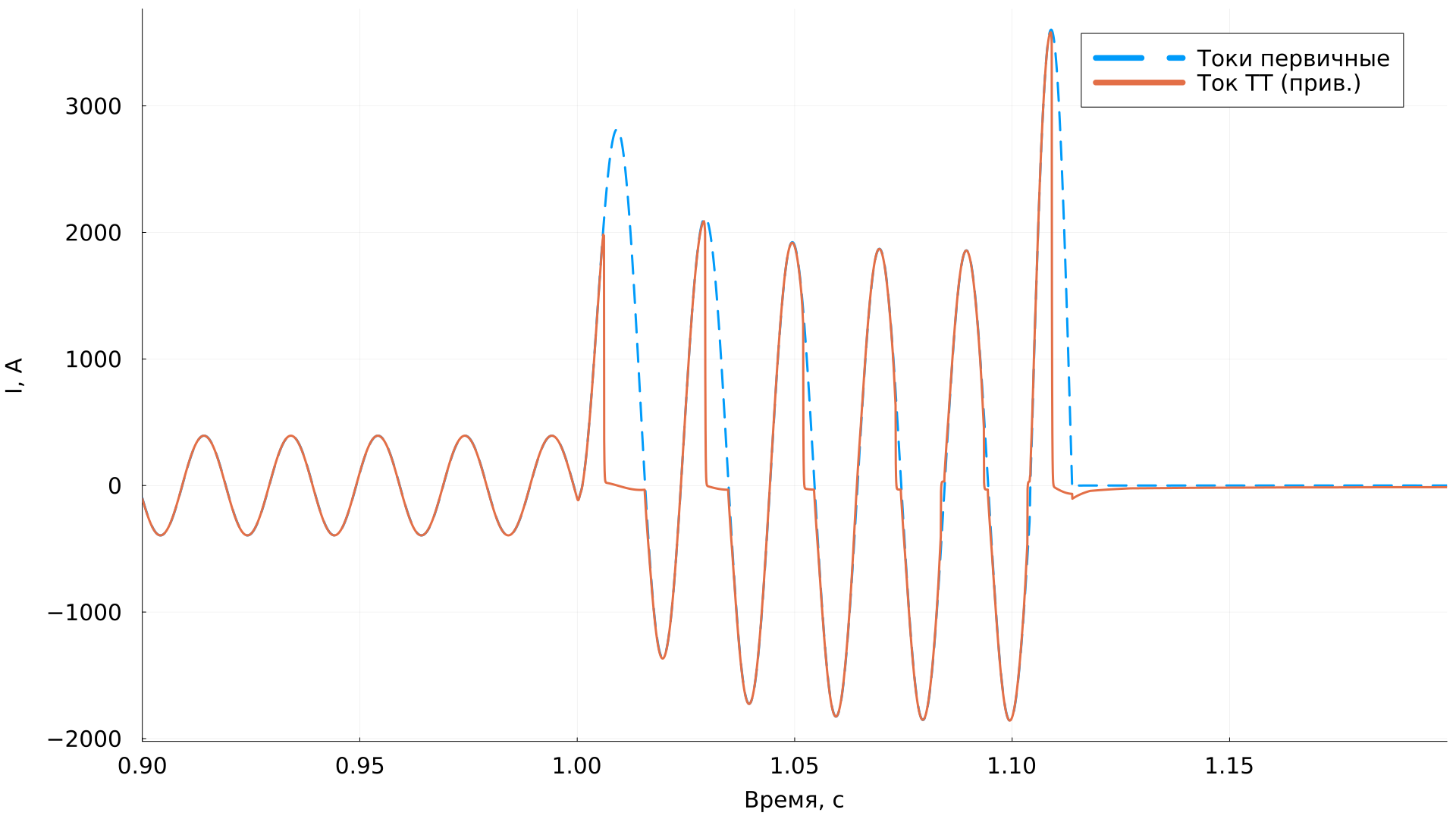

结果可以在信号可视化模块的Engee中查看。 例如，电流互感器在考虑饱和度的情况下建模，其a相初级电流和次级电流减小的曲线图如下所示:

通过向To COMTRADE单元的控制输入施加控制信号，在短路时刻前后0.5秒记录波形。 仿真完成后，进行测量。cfg和测量。dat文件将出现在当前文件夹中。 用户可以在To COMTRADE块设置中更改要保存的文件名和路径。

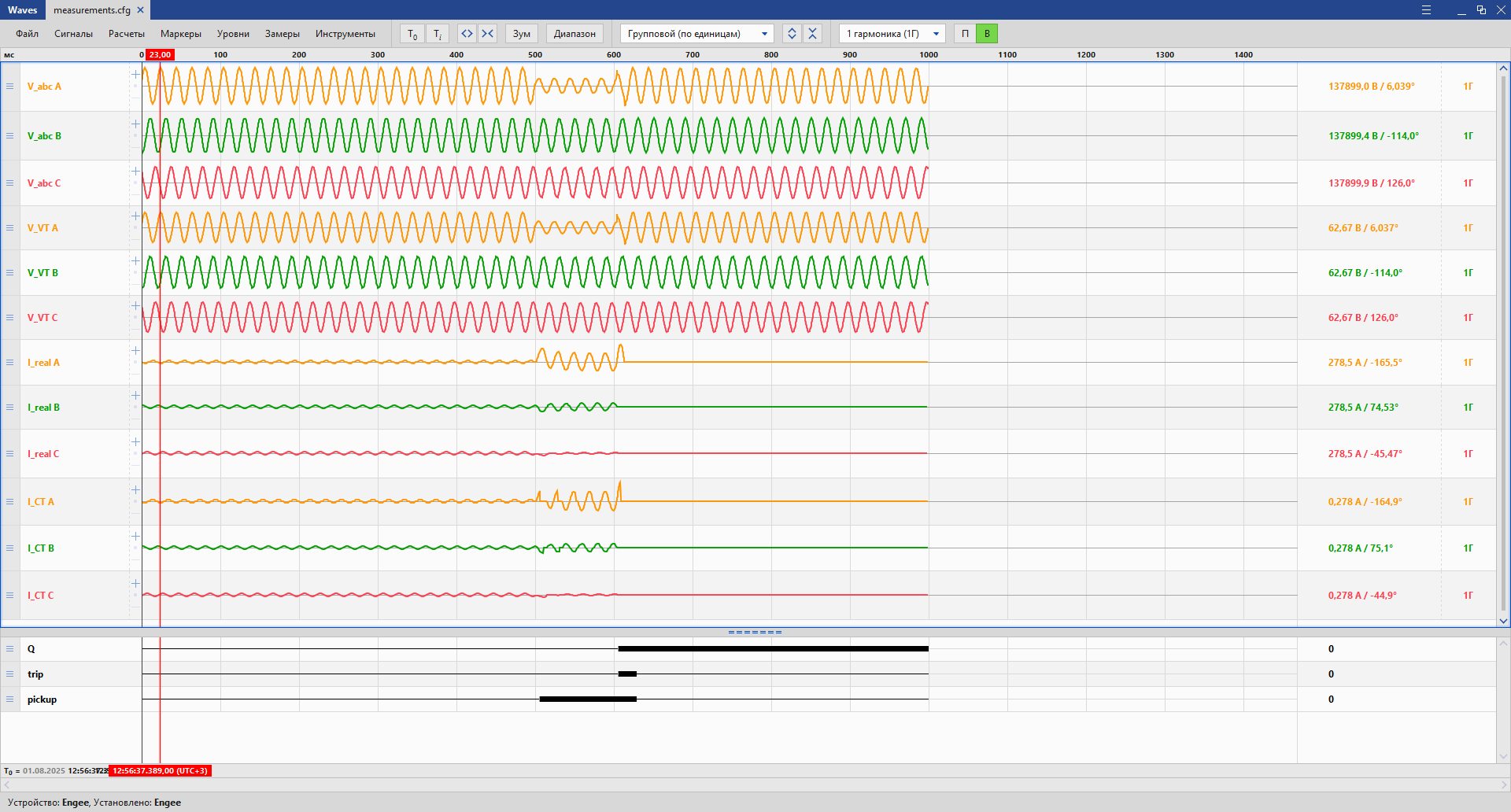

为了检查记录的COMTRADE文件，它们在一个特殊的查看程序中打开。 在此示例中，选择了[Waves]程序（https://dev.ekra.ru/software/package?packageId=2 ）来自公司NPP EKRA LLC。 从程序中记录波形的屏幕截图:

结论

在此示例中，演示了To COMTRADE单元的操作，该单元用于记录来自电力系统模型的模拟和离散信号的测量。使用Waves viewer检查录制的文件。
