具有同步机器的IEEE9总线模型

这个演示项目讨论了初始化同步机器的方法，包括使用计算IEEE9总线模型的例子从稳态启动模型。

这项工作延续了在"IEEE9模型稳态模式的计算Bus"。在初始设计中，使用负载流源块和选项确定了九节点电力系统的初始状态 Start simulation from steady state 求解器配置块。 在此执行下一步：将表示生成节点的负载流源块替换为同步机器模型。

初始化同步机器的方法

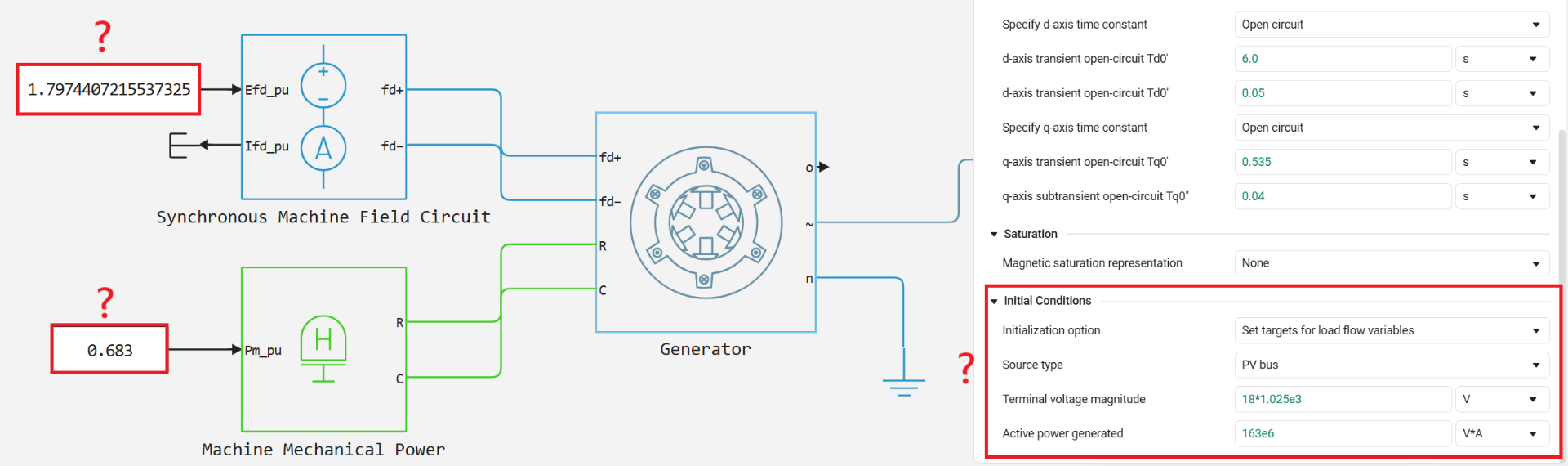

移动到模型本身之前，你需要做一个小题外话。 当向模型中添加同步机器时，出现了一个实际问题：为了使仿真从预设模式开始，必须对其输入端口施加什么影响？ 需要协调机器的电气参数、励磁电压和机械扭矩。


例如，在块 Synchronous Machine Round Rotor 在其他机器中，选项中有三种初始化方法可用 Initialization option.

方法1号。 通过转子和流动耦合的角度（不方便）

选项 Set targets for rotor angle and Park’s transform variables 允许您设置转子角度和停车转换变量的优先级和初始目标值。 在流量分配任务中，这种方法是不方便的，因为初始数据通常由容量，电压和轮胎上的角度表示。 因此，不进一步考虑。

方法编号2。 通过电气参数（快速，但不总是准确）

此方法包括三个主要步骤:

  1. **设置机器参数。**在机器设置中，选择 Set real power, reactive power, terminal voltage, and terminal phase 并设置所需的值:

-有功功率

-无功功率

-端子处的电流线电压

-电压角度

![2.png]（附件：2_2.png)

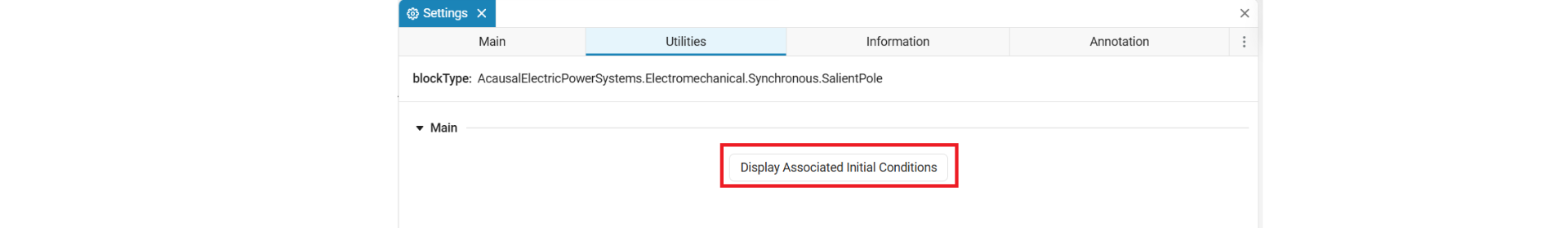

  1. 按下用于计算初始值的按钮。 然后在标签上 Utilities 点击按钮 Display Associated Initial Conditions:

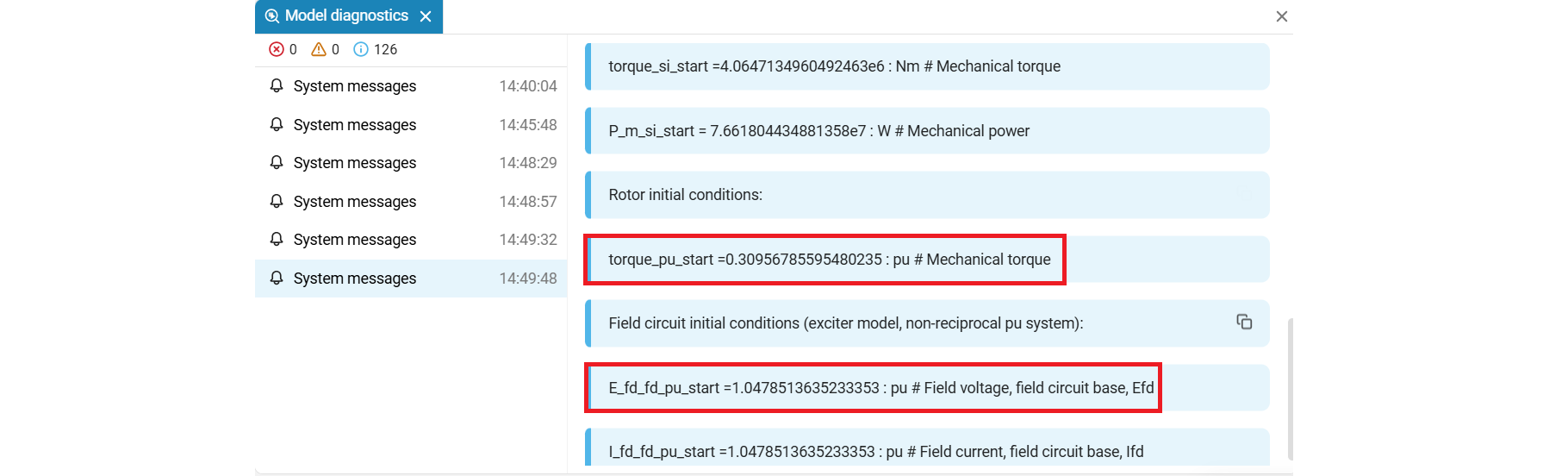

基于机器的设定参数（仅基于它们！）AnyMath将计算相关的初始条件，包括激励电路中所需的动作（E_fd_fd_pu_start）和机械力矩（torque_pu_start），并在诊断窗口中显示它们:


在块卡中，我们将初始功率值设置为76.4mw。 在247.5MW的给定额定功率下，初始矩 torque_pu_start 它等于76.4/247.5≈0.3，我们最终在诊断窗口中得到了它。 用同样的方法计算励磁绕组的初始电压。 也就是说，我们可以"在一张纸上"执行这些计算。

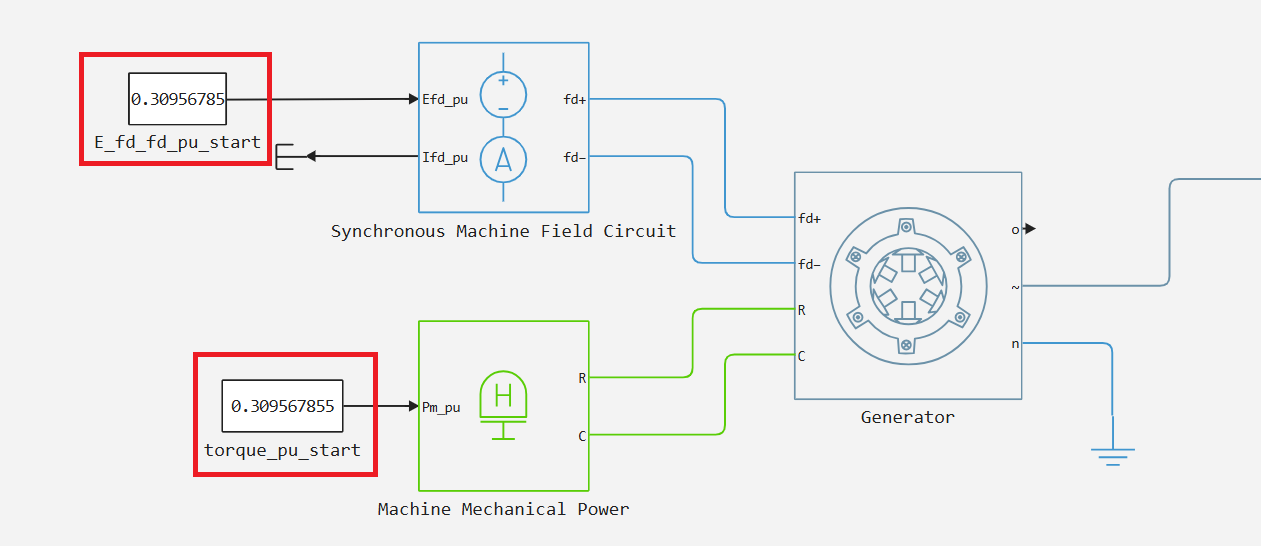

  1. 将计算出的机器初始力矩和励磁绕组的电动势插入相应的块。 必须在分别连接到机器的激励和旋转端口的同步**机器现场电路和机器机械功率块中设置获得的值。

这种方法不需要对整个网络的稳态模式进行单独的计算-而这是其主要缺点。 它简单方便，在发电机-电力线-负载型的小型模型上可以很好地工作，但这种方法并不能保证整个模型完全从设定的模式开始仿真：单个机器的初始条件

方法编号3。 随着稳态计算（准确，但不适用于所有块）

工作流程与方法2几乎相同。

  1. 在计算机设置中，选择 Set targets for load flow variables，设置总线的类型（Swing, PV 或PQ)并指定目标值。
  2. 在求解器配置块中，启用该选项 Start simulation from steady state.
  3. 然后在标签上 Utilities 点击按钮 Display Associated Initial Conditions.
  4. 将计算出的机器初始力矩和励磁绕组的电动势插入相应的块中。

正如您所看到的，一个项目已被添加并启用了该选项 Start simulation from steady state. 按下按钮时 Display Associated Initial Conditions初始值将不仅基于特定机器的参数计算，而且基于初始化数据（！）的整个模型。 AnyMath将单击按钮开始初始化模型并计算相关的初始条件（必需 E_fd_fd_pu_start和 torque_pu_start），并在诊断窗口中显示它们。

让我们考虑与IEEE9总线电路的计算相关的初始化机器的方法#3。

具有同步机器的IEEE9总线模型

主要区别在于 IEEE_9bus.engee 从 IEEE_9bus_load_flow_in_time_domain.engee 从例子 «Расчет установившегося режима модели IEEE 9 Bus» 它包括用具有速度控制的同步机器替换生成节点中的负载流源块。


对于每台同步机器，我们执行方法No.3中描述的初始值的自动计算。 结果，我们得到:

*摆动式1型发电机: E_fd_fd_pu_start = 1.085 和 torque_pu_start = 0.309..
*适用于2型光伏发电机:E_fd_fd_pu_start = 1.797.. 和 torque_pu_start = 0.855..
*适用于3种光伏发电机:E_fd_fd_pu_start = 1.416.. 和 torque_pu_start = 0.668..

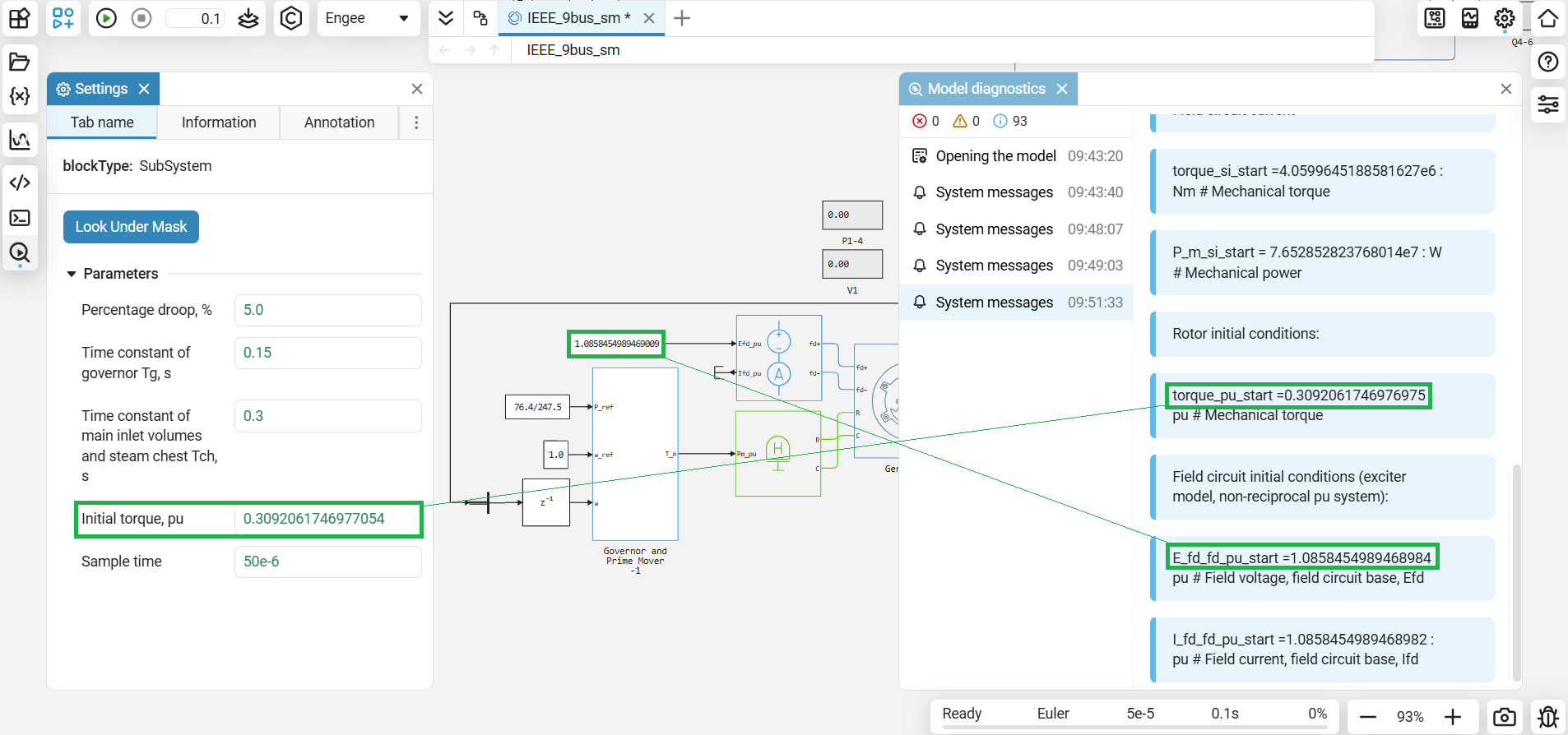

我们插入接收到的值 torque_pu_start 在速度控制中，以及 E_fd_fd_pu_start 在入口同步机现场电路 :

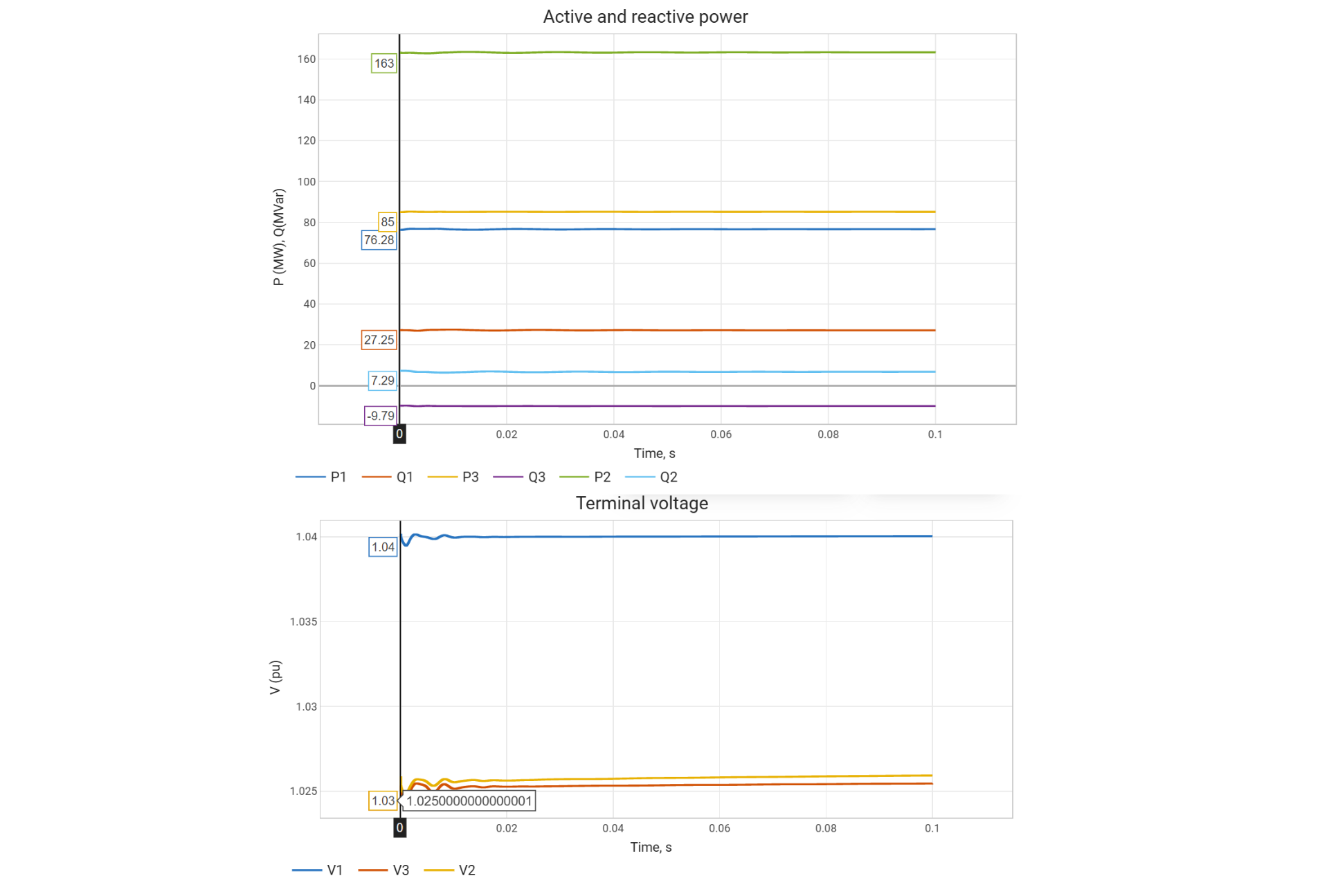

之后，我们将运行仿真并获取每个生成器的图表。:


根据图表，我们将分析时间t=0的第一个点（对于这一点，稳态模式和机器的初始值）。 得到的模拟结果与实施例的结果在定量上一致 «Расчет установившегося режима модели IEEE 9 Bus».
TODO：添加ARV。

结论

演示项目讨论了使用IEEE9总线模型作为示例初始化同步机器的方法。 它显示了如何从设置单个机器的初始参数切换到整个电力系统从稳态的协调初始化。

相关文件

*同步机器和фгуляторов的初始化是计算激励和机械作用初始值的程序。

*[从稳态正弦фима开始电气模型]（https://engee.com/helpcenter/stable/ru-en/electricity-articles/electrical-models-from-steady-sinusoidal-mode.html ）-选项的目的，算法和限制 Start simulation from steady state.

使用AnyMath计算三相电网中的流量分布-轮胎设置 Swing, PV 和 PQ，设置负载流源*块的参数并计算稳态模式。
