contour
|
Страница в процессе перевода. |
#
Makie.contour — Function
contour(x, y, z)
contour(z::Matrix)Создает контурный график плоскости, охватывающей x::Vector, y::Vector, z::Matrix. Если указан только аргумент z::Matrix, индексы элементов в z будут использоваться в качестве местоположений x и y при построении контура.
Тип графика
Псевдоним типа графика для функции contour — Contour.
Примеры

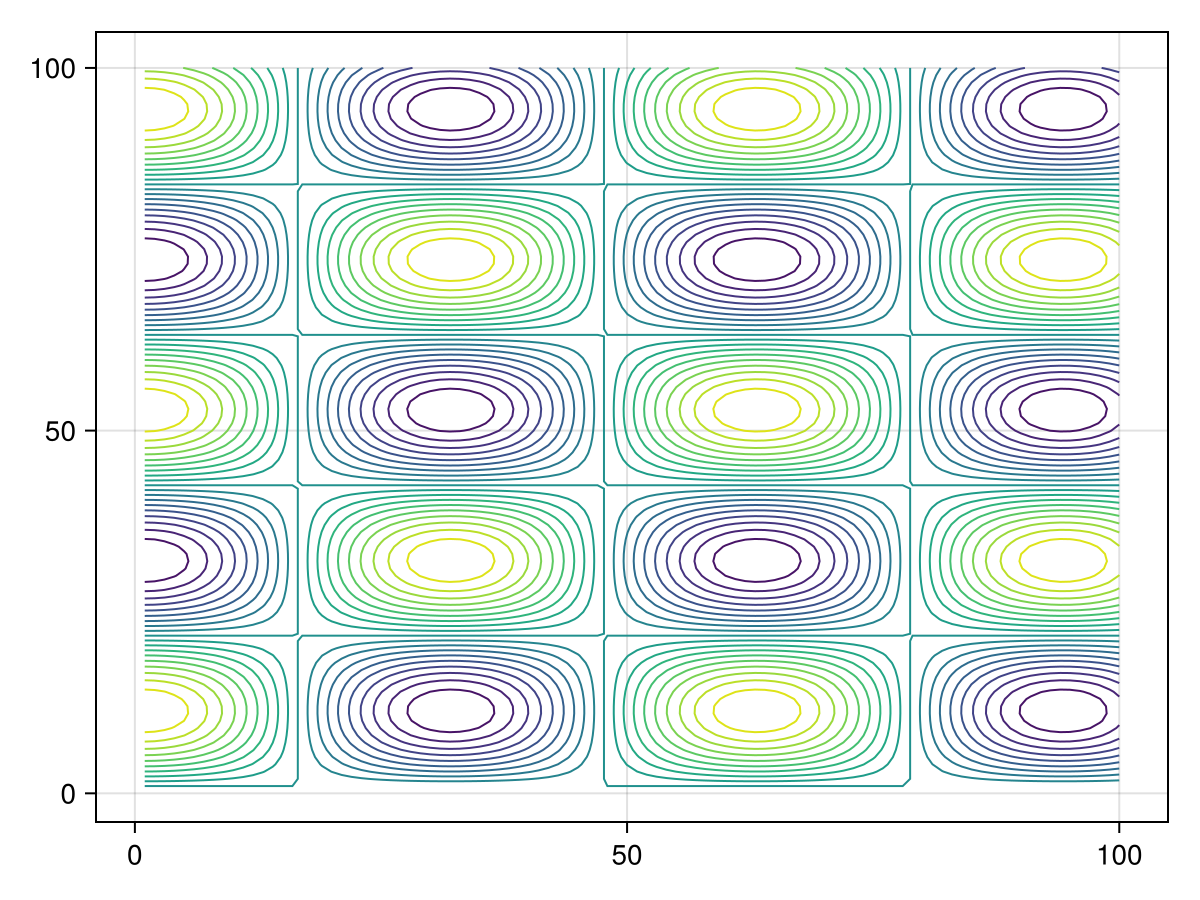

using CairoMakie
f = Figure()
Axis(f[1, 1])
xs = LinRange(0, 10, 100)
ys = LinRange(0, 15, 100)
zs = [cos(x) * sin(y) for x in xs, y in ys]
contour!(xs, ys, zs)
f

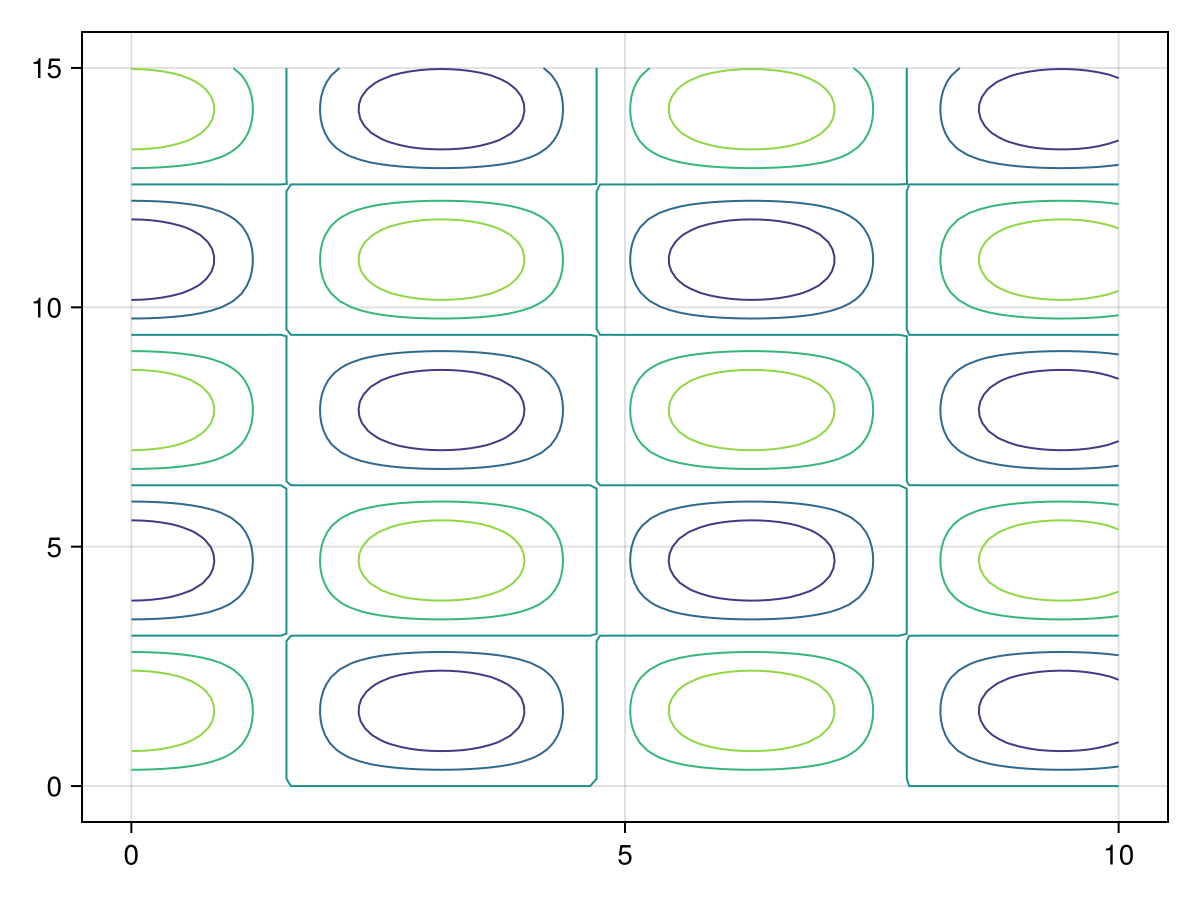

Если опустить xs и ys, будут использоваться индексы zs. Также можно задать произвольные уровни контуров с помощью levels.
using CairoMakie
f = Figure()
Axis(f[1, 1])
xs = LinRange(0, 10, 100)
ys = LinRange(0, 15, 100)
zs = [cos(x) * sin(y) for x in xs, y in ys]
contour!(zs,levels=-1:0.1:1)
f

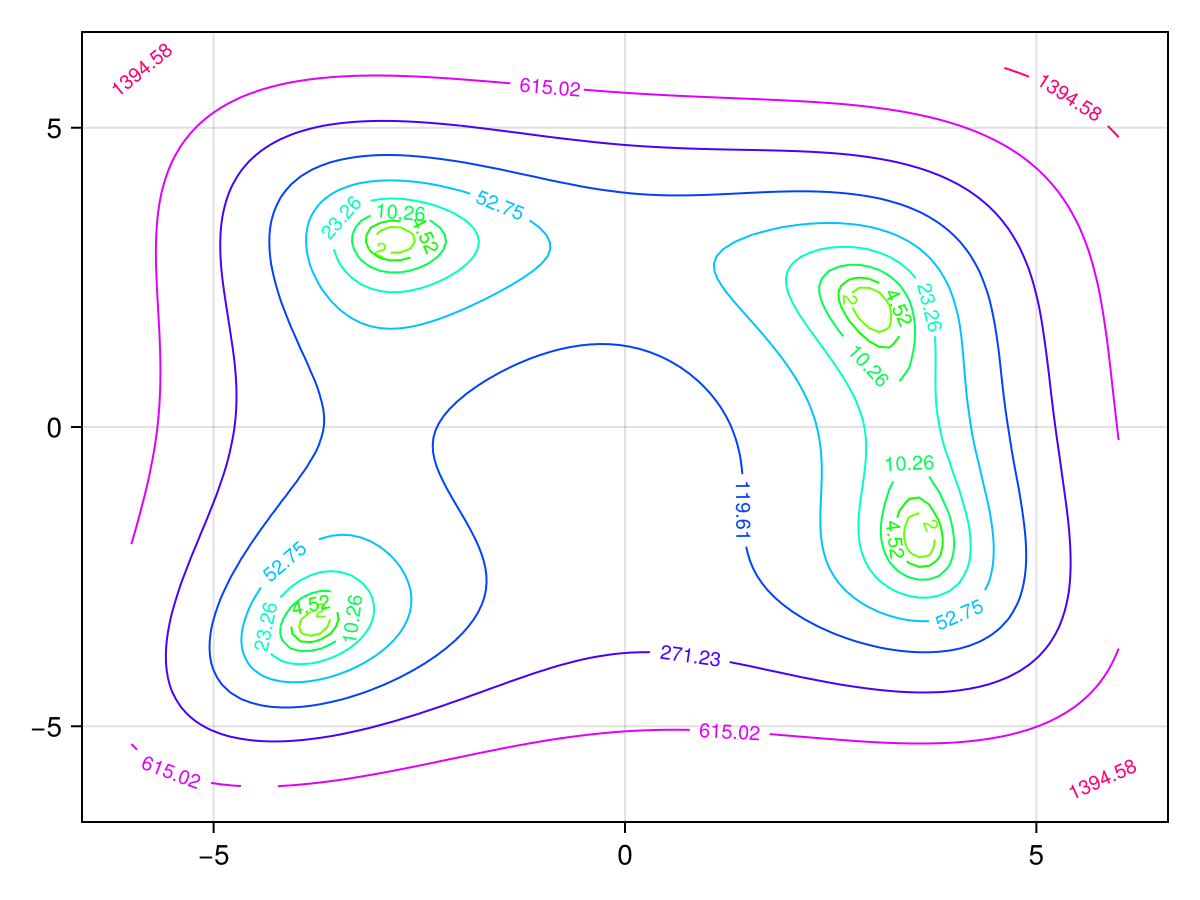

Можно также добавлять метки и управлять атрибутами меток, такими как labelsize, labelcolor или labelfont.
using CairoMakie
himmelblau(x, y) = (x^2 + y - 11)^2 + (x + y^2 - 7)^2
x = y = range(-6, 6; length=100)
z = himmelblau.(x, y')
levels = 10.0.^range(0.3, 3.5; length=10)
colorscale = ReversibleScale(x -> x^(1 / 10), x -> x^10)
f, ax, ct = contour(x, y, z; labels=true, levels, colormap=:hsv, colorscale)
f
Криволинейные сетки

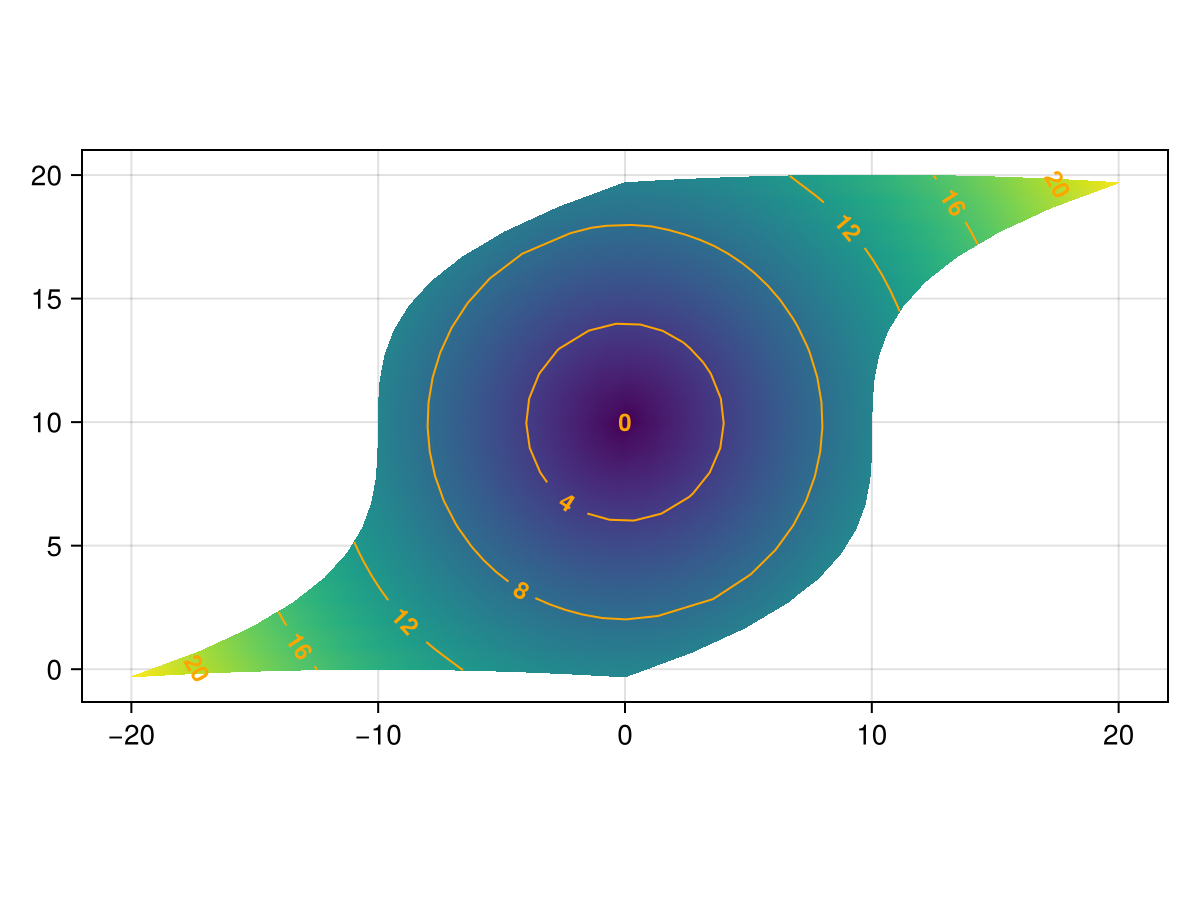

contour также поддерживает криволинейные сетки, где x и y являются матрицами того же размера, что и z. Это аналогично входным данным, принимаемым surface.
Давайте заключим регулярную сетку x и y в оболочку с помощью некоторой нелинейной функции и построим ее контуры:
using CairoMakie
x = -10:10
y = -10:10
# Криволинейная сетка:
xs = [x + 0.01y^3 for x in x, y in y]
ys = [y + 10cos(x/40) for x in x, y in y]
# Теперь для простоты рассчитаем значения `zs`
# как радиус от центра сетки (0, 10).
zs = sqrt.(xs .^ 2 .+ (ys .- 10) .^ 2)
# Мы можем использовать методы нахождения делений Makie для получения уровней контуров:
levels = Makie.get_tickvalues(Makie.LinearTicks(7), extrema(zs)...)
# и теперь строим график.
fig, ax, srf = surface(xs, ys, fill(0f0, size(zs)); color=zs, shading = NoShading, axis = (; type = Axis, aspect = DataAspect()))
ctr = contour!(ax, xs, ys, zs; color = :orange, levels = levels, labels = true, labelfont = :bold, labelsize = 12)
fig
Атрибуты
alpha
Значение по умолчанию: 1.0
Альфа-значение цветовой карты или атрибута color. Несколько букв, таких как в plot(alpha=0.2, color=(:red, 0.5), будут умножены.
clip_planes
Значение по умолчанию: automatic
Плоскости обрезки позволяют выполнять обрезку в трехмерном пространстве. Вы можете задать вектор длиной до 8 Plane3f Здесь вы можете задать плоскости, за которыми участки будут обрезаны (т.е. станут невидимыми). По умолчанию плоскости обрезки наследуются от родительского участка или сцены. Вы можете удалить родительский элемент clip_planes передав Plane3f[].
color
Значение по умолчанию: nothing
Цвет контурных линий. Если nothing, цвет определяется числовыми значениями уровней контура в сочетании с colormap и colorrange.
colormap
Значение по умолчанию: @inherit colormap :viridis
Устанавливает цветовую схему, которая выбирается для числовых значений. colors. PlotUtils.cgrad(...), Makie.Reverse(any_colormap) также можно использовать любой символ из ColorBrewer или PlotUtils. Чтобы просмотреть все доступные цветовые градиенты, вы можете позвонить по телефону Makie.available_gradients().
colorrange
Значение по умолчанию: automatic
Значения, представляющие начальную и конечную точки colormap.
colorscale
Значение по умолчанию: identity
Функция преобразования цвета. Может быть любой функцией, но хорошо работает только в сочетании с Colorbar для identity, log, log2, log10, sqrt, logit, Makie.pseudolog10 и Makie.Symlog10.
depth_shift
Значение по умолчанию: 0.0
настраивает значение глубины участка после всех других преобразований, т.е. в пространстве клипа, где 0 <= depth <= 1. This only applies to GLMakie and WGLMakie and can be used to adjust render order (like a tunable overdraw).
fxaa
Значение по умолчанию: true
Регулирует, будет ли график отображаться с использованием fxaa (сглаживание, только GLMakie).
highclip
Значение по умолчанию: automatic
Цвет для любого значения, превышающего указанный цветовой диапазон.
inspectable
Значение по умолчанию: @inherit inspectable
Определяет, должен ли этот сюжет отображаться пользователем DataInspector. Значение по умолчанию зависит от темы родительской сцены.
inspector_clear
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (inspector, plot) -> ...</span> для очистки пользовательских индикаторов в DataInspector.
inspector_hover
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (inspector, plot, index) -> ... которая заменяет функцию по умолчанию show_data методы.
inspector_label
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (plot, index, position) -> string который заменяет метку по умолчанию, сгенерированную DataInspector.
labelcolor
Значение по умолчанию: nothing
Цвет контурных надписей, если nothing он совпадает color по умолчанию.
labelformatter
Значение по умолчанию: contour_label_formatter
Форматирует числовые значения уровней контура в строки.
levels
Значение по умолчанию: 5
Управляет количеством и расположением контурных линий. Может быть как
-, так и Int в результате получается n уровней или полос одинаковой ширины
-
an
AbstractVector{<:Real}, в котором перечисляются n последовательных ребер от нижнего к верхнему, что приводит к n-1 уровням или полосам
model
Значение по умолчанию: automatic
Задает матрицу модели для графика. Это отменяет корректировки, внесенные с помощью translate!, rotate! и scale!.
overdraw
Значение по умолчанию: false
Определяет, будет ли график отображаться поверх других графиков. В частности, это означает игнорирование проверок глубины в GL-интерфейсах
space
Значение по умолчанию: :data
задает область преобразования для прямоугольника, охватывающего участок. Видеть Makie.spaces() для получения возможных вводных данных.
ssao
Значение по умолчанию: false
Настраивает, будет ли отображаться график с помощью ssao (сглаживания окружающего пространства экрана). Обратите внимание, что это имеет смысл только для 3D-графиков и применимо только к fxaa = true.
