# MakieCore.heatmap — Function

heatmap(x, y, matrix)
heatmap(x, y, func)
heatmap(matrix)
heatmap(xvector, yvector, zvector)

Строит тепловую карту в виде коллекции прямоугольников. x и y могут иметь длину i и j, где (i, j) равно size(matrix). В этом случае прямоугольники будут размещаться вокруг этих точек сетки как ячейки Вороного. Обратите внимание, что для x и y с неравномерными интервалами задаваемые ими точки не центрируются внутри полученных прямоугольников.

x и y также могут иметь длину i+1 и j+1; в этом случае они интерпретируются как стороны прямоугольников.

Цвета прямоугольников берутся из matrix[i, j]. Третий аргумент также может быть функцией (Function) (i, j) -> v, которая затем вычисляется по сетке, охватываемой x и y.

Еще один допустимый вариант — использование трех векторов xvector, yvector и zvector. В этом случае предполагается, что ни одна пара элементов x и y не повторяется. Пары, отсутствующие в итоговой сетке, будут рассматриваться так, как если бы zvector имел элемент NaN в этой позиции.

Если x и y опущены в аргументе матрицы, по умолчанию они равны x, y = axes(matrix).

Обратите внимание, что heatmap отрисовывается медленнее, чем image, поэтому для больших равномерно распределенных сеток следует предпочесть image.

Тип графика

Псевдоним типа графика для функции heatmap — Heatmap.

Примеры

Два вектора и матрица

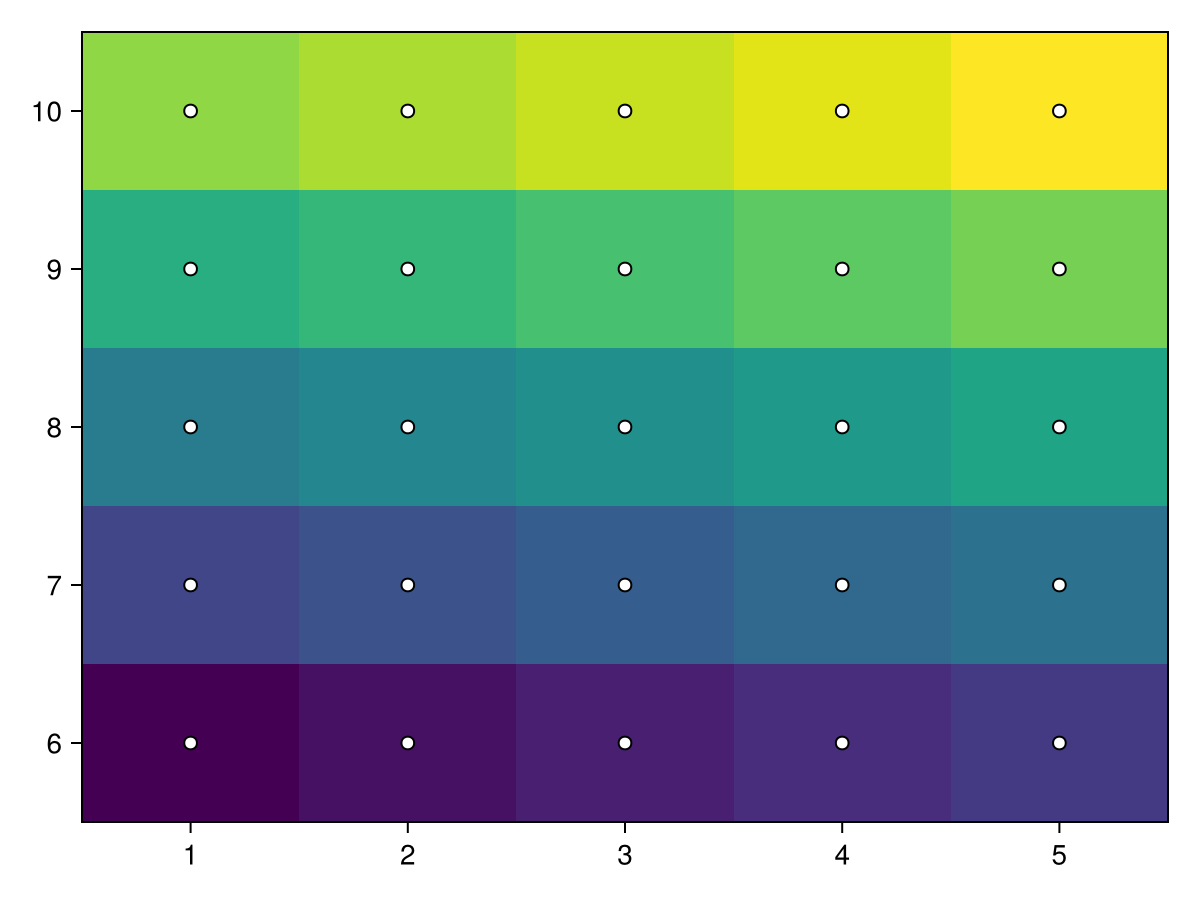

В этом примере x и y задают точки, вокруг которых размещаются ячейки тепловой карты.

using CairoMakie
f = Figure()
ax = Axis(f[1, 1])

centers_x = 1:5
centers_y = 6:10
data = reshape(1:25, 5, 5)

heatmap!(ax, centers_x, centers_y, data)

scatter!(ax, [(x, y) for x in centers_x for y in centers_y], color=:white, strokecolor=:black, strokewidth=1)

f

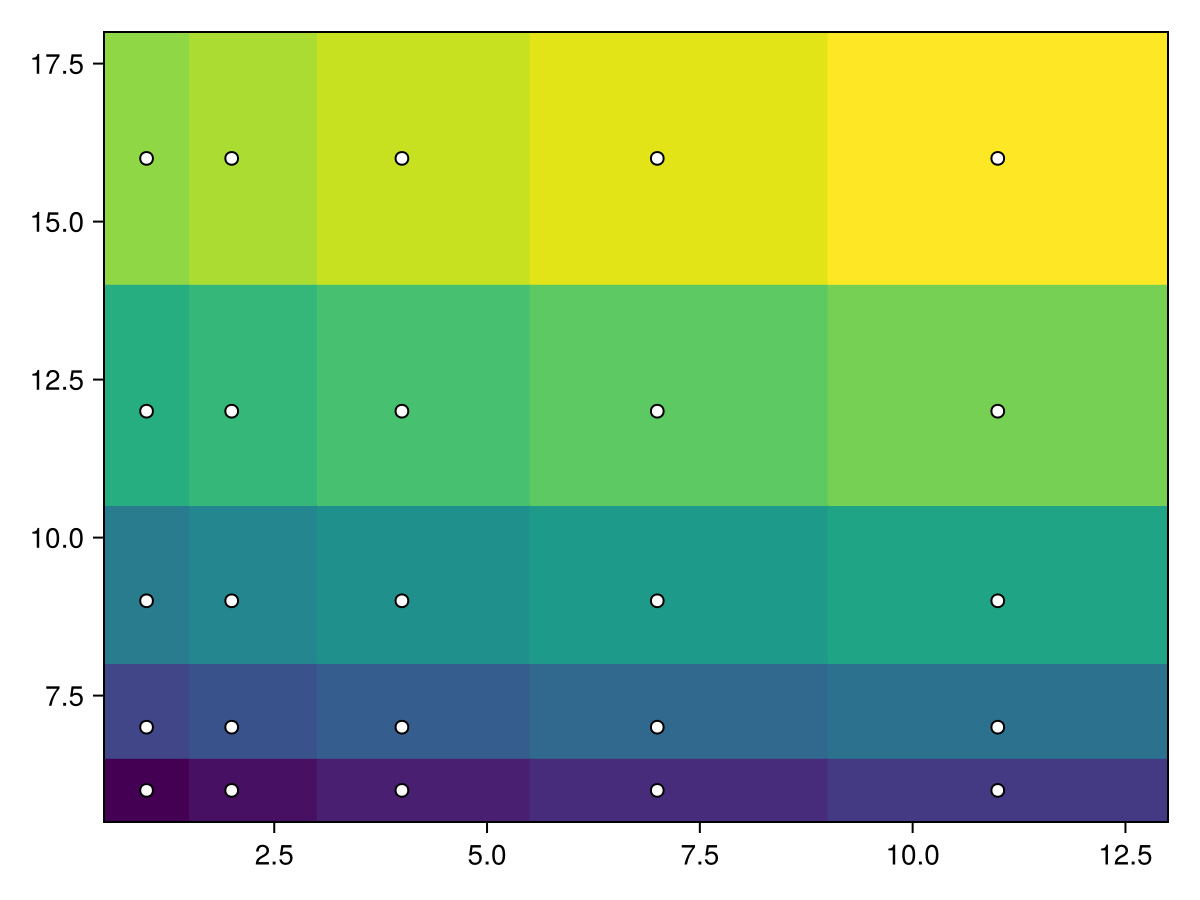

Тот же подход работает и для неравномерно расположенных ячеек. Обратите внимание, что прямоугольники не центрированы вокруг точек, поскольку их границы расположены между соседними точками, как ячейки Вороного.

using CairoMakie
f = Figure()
ax = Axis(f[1, 1])

centers_x = [1, 2, 4, 7, 11]
centers_y = [6, 7, 9, 12, 16]
data = reshape(1:25, 5, 5)

heatmap!(ax, centers_x, centers_y, data)

scatter!(ax, [(x, y) for x in centers_x for y in centers_y], color=:white, strokecolor=:black, strokewidth=1)
f

Если добавить еще один элемент к x и y, теперь они будут задавать края прямоугольных ячеек. Вот регулярная сетка:

using CairoMakie
f = Figure()
ax = Axis(f[1, 1])

edges_x = 1:6
edges_y = 7:12
data = reshape(1:25, 5, 5)

heatmap!(ax, edges_x, edges_y, data)

scatter!(ax, [(x, y) for x in edges_x for y in edges_y], color=:white, strokecolor=:black, strokewidth=1)
f

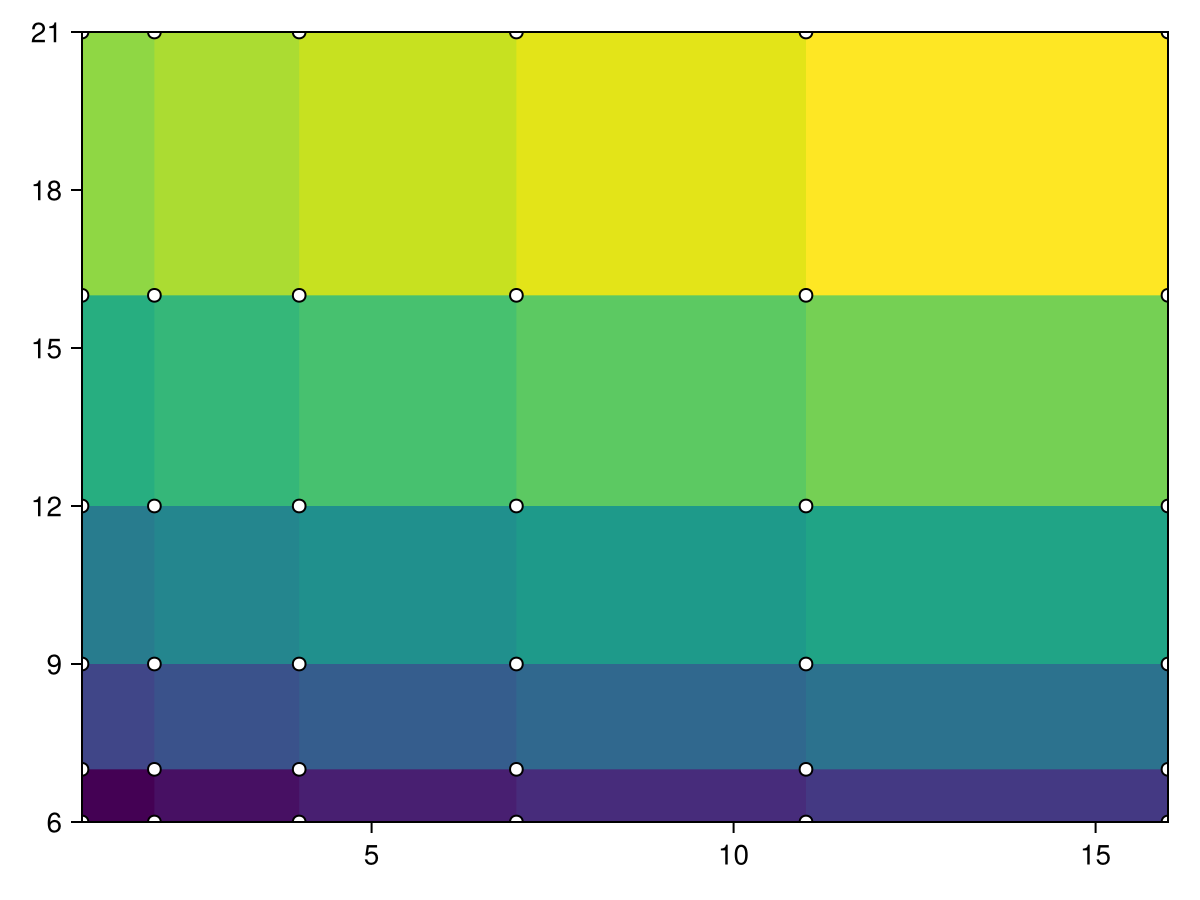

Можно проделать то же самое с нерегулярной сеткой:

using CairoMakie
f = Figure()
ax = Axis(f[1, 1])

borders_x = [1, 2, 4, 7, 11, 16]
borders_y = [6, 7, 9, 12, 16, 21]
data = reshape(1:25, 5, 5)

heatmap!(ax, borders_x, borders_y, data)
scatter!(ax, [(x, y) for x in borders_x for y in borders_y], color=:white, strokecolor=:black, strokewidth=1)
f

Использование `Function` вместо `Matrix`

Если в качестве аргумента values используется Function в форме (i, j) -> v, вычисление выполняется по сетке, охватываемой x и y.

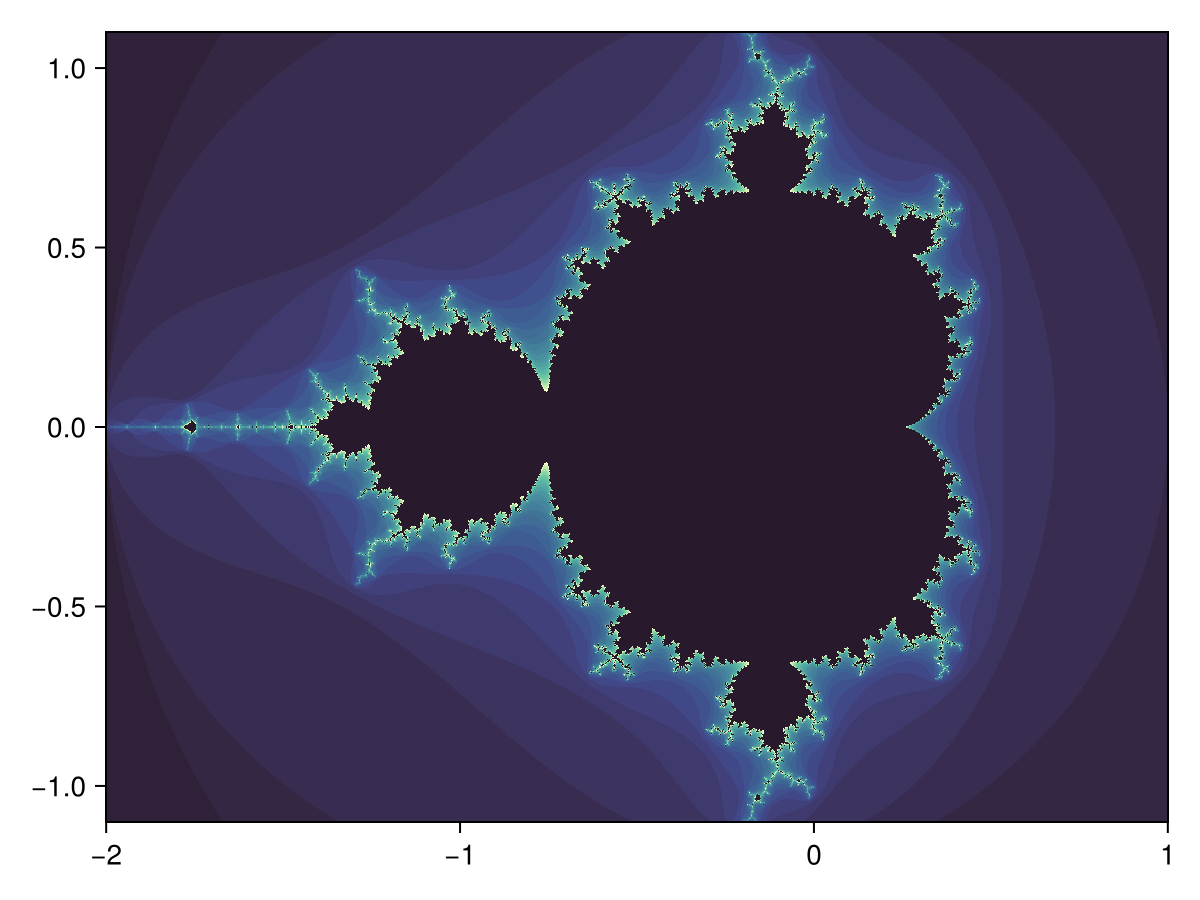

using CairoMakie
function mandelbrot(x, y)
    z = c = x + y*im
    for i in 1:30.0; abs(z) > 2 && return i; z = z^2 + c; end; 0
end

heatmap(-2:0.001:1, -1.1:0.001:1.1, mandelbrot,
    colormap = Reverse(:deep))

Три вектора

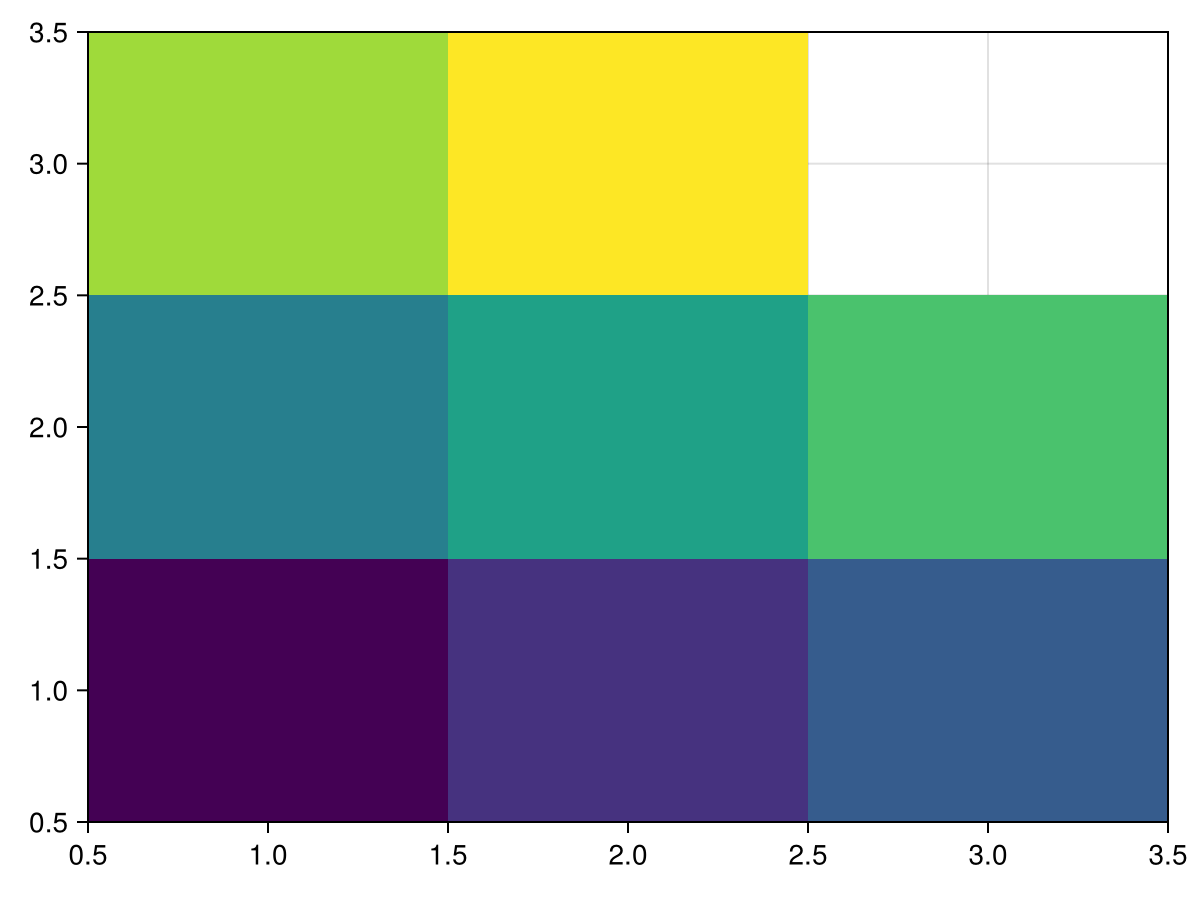

Повторяющиеся сочетания x и y запрещены, но допускается отсутствие значений.

using CairoMakie
xs = [1, 2, 3, 1, 2, 3, 1, 2, 3]
ys = [1, 1, 1, 2, 2, 2, 3, 3, 3]
zs = [1, 2, 3, 4, 5, 6, 7, 8, NaN]

heatmap(xs, ys, zs)

Панель цветов для одной тепловой карты

Чтобы получить шкалу отображения цветов, добавьте панель цветов. Панель цветов размещается внутри рисунка в первом аргументе, а масштаб и цветовую карту можно задать путем передачи соответствующей тепловой карты.

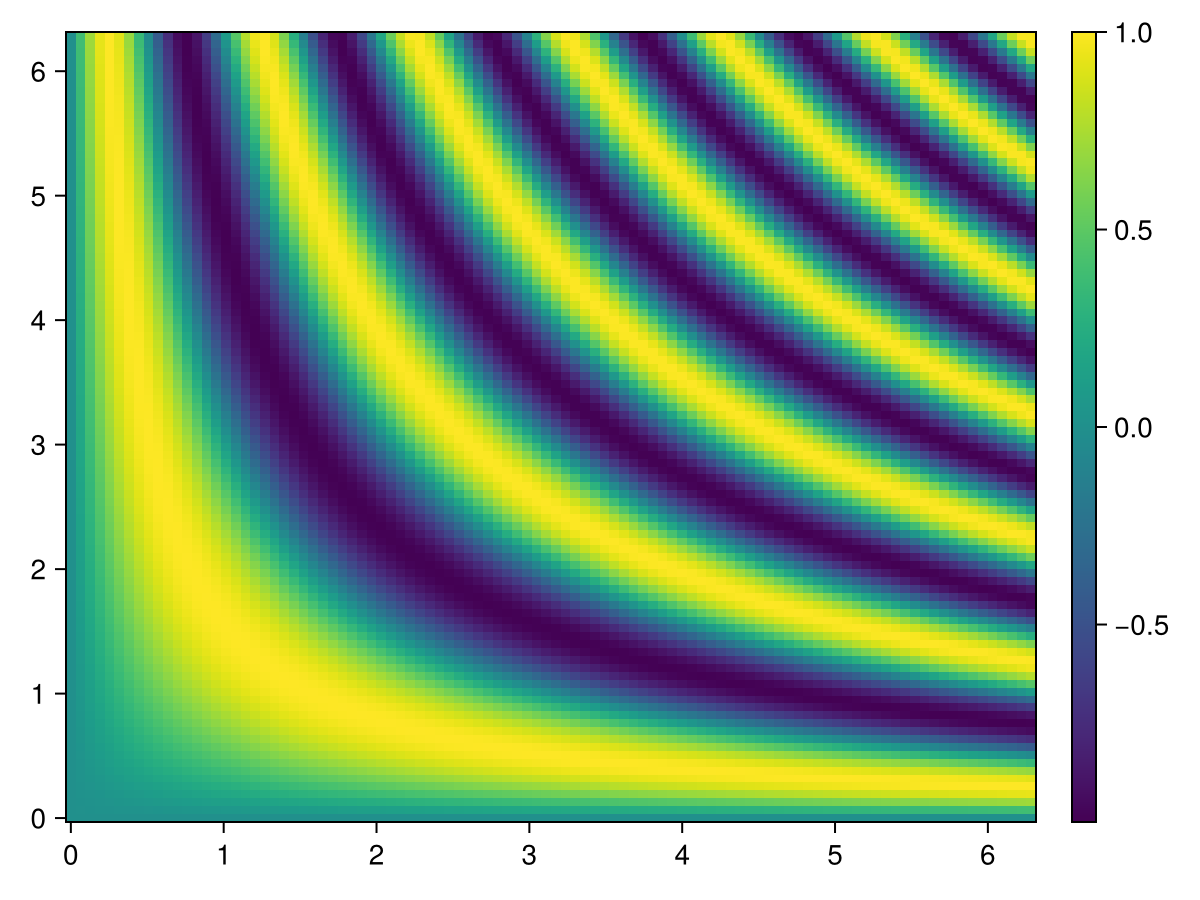

using CairoMakie
xs = range(0, 2π, length=100)
ys = range(0, 2π, length=100)
zs = [sin(x*y) for x in xs, y in ys]

fig, ax, hm = heatmap(xs, ys, zs)
Colorbar(fig[:, end+1], hm)

fig

Панель цветов для нескольких тепловых карт

Когда на одном рисунке присутствует несколько тепловых карт, может быть полезно, чтобы все они были представлены одной панелью цветов. Затем важно синхронизировать масштабы и цветовые карты для тепловых карт и панели цветов. Для этого нужно явным образом задать диапазон цветов, чтобы он не зависел от данных, отображаемых на данной тепловой карте.

Поскольку тепловые карты в приведенном ниже примере имеют одинаковые диапазон цветов и цветовую карту, любой из этих компонентов можно передать в Colorbar, чтобы панель цветов получила те же атрибуты. Кроме того, атрибуты панели цветов можно задать явным образом.

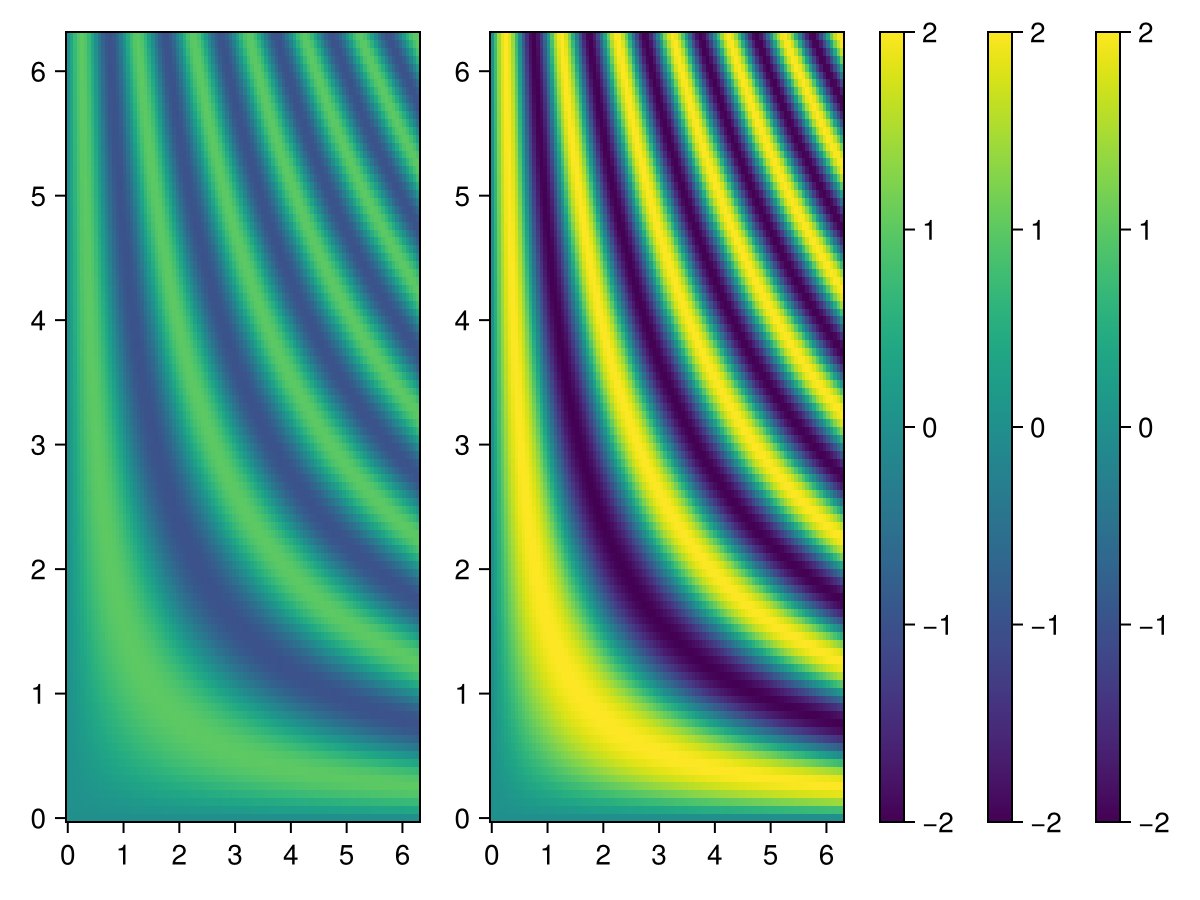

using CairoMakie
xs = range(0, 2π, length=100)
ys = range(0, 2π, length=100)
zs1 = [sin(x*y) for x in xs, y in ys]
zs2 = [2sin(x*y) for x in xs, y in ys]

joint_limits = (-2, 2)  # здесь для простоты мы выбираем ограничения вручную, а не вычисляем их

fig, ax1, hm1 = heatmap(xs, ys, zs1,  colorrange = joint_limits)
ax2, hm2 = heatmap(fig[1, end+1], xs, ys, zs2, colorrange = joint_limits)

Colorbar(fig[:, end+1], hm1)                     # Эти три
Colorbar(fig[:, end+1], hm2)                     # панели цветов
Colorbar(fig[:, end+1], colorrange = joint_limits)  # эквивалентны

fig

Использование пользовательской цветовой шкалы

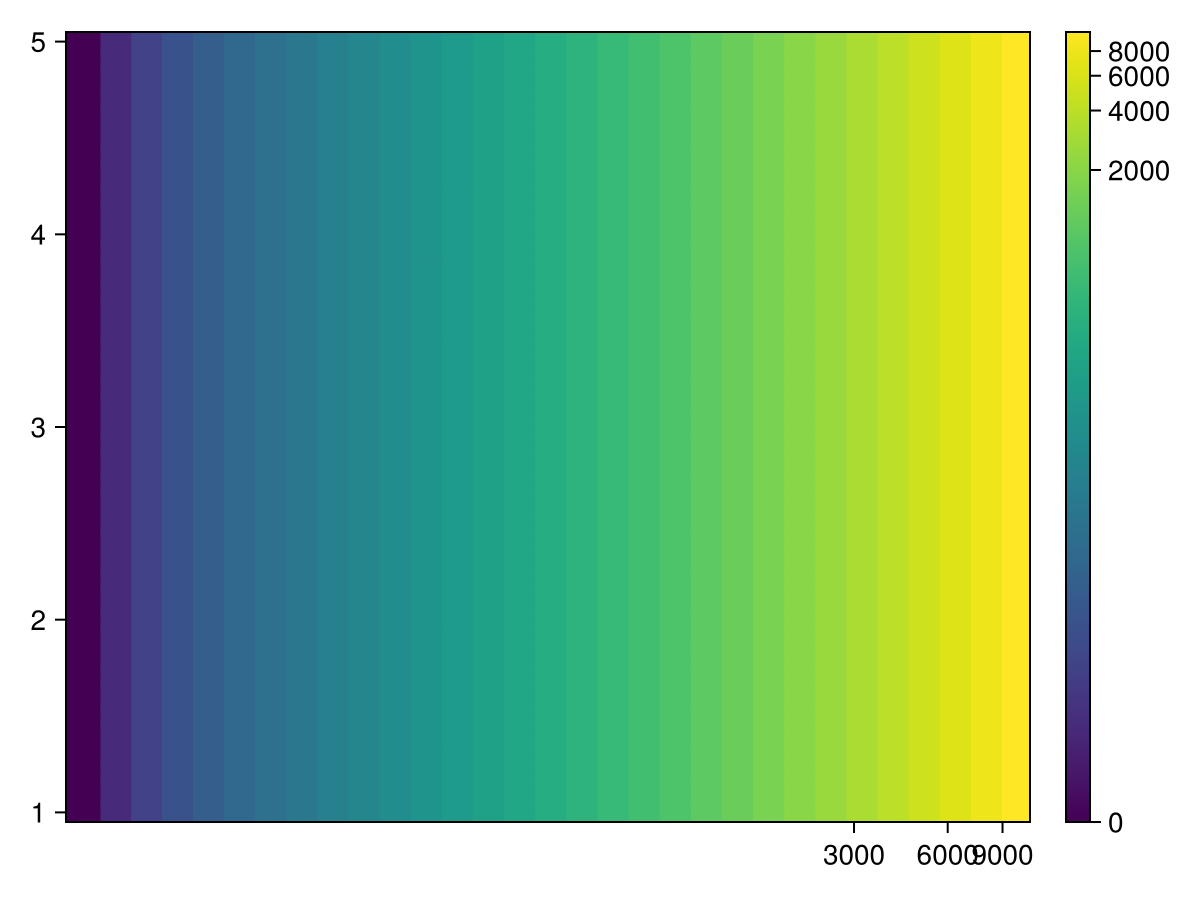

С помощью типа ReversibleScale можно определить пользовательскую (цветовую) шкалу. Если преобразование достаточно простое (log, sqrt, …), автоматически выводится обратное преобразование.

using CairoMakie
x = 10.0.^(1:0.1:4)
y = 1.0:0.1:5.0
z = broadcast((x, y) -> x - 10, x, y')

scale = ReversibleScale(x -> asinh(x / 2) / log(10), x -> 2sinh(log(10) * x))
fig, ax, hm = heatmap(x, y, z; colorscale = scale, axis = (; xscale = scale))
Colorbar(fig[1, 2], hm)

fig

Построение крупных тепловых карт

Имеющиеся данные можно заключить в Makie.Resampler, чтобы автоматически повторно выполнять выборки крупных тепловых карт только для области просмотра. При увеличении масштаба повторно выбранная версия будет обновляться для отображения с максимальной точностью. Обновления блокируются при нажатии любой кнопки мыши или клавиатуры, чтобы не перегружать, например WGLMakie, обновлениями данных. Это хорошо работает с Axis(figure; zoombutton=Keyboard.left_control). Это поведение можно отключить с помощью

Resampler(data; update_while_button_pressed=true).

Пример:

using Downloads, FileIO, GLMakie
# изображение 30000×22943
path = Downloads.download("https://upload.wikimedia.org/wikipedia/commons/7/7e/In_the_Conservatory.jpg")
img = rotr90(load(path))
f, ax, pl = heatmap(Resampler(img); axis=(; aspect=DataAspect()), figure=(;size=size(img)./20))
hidedecorations!(ax)
f

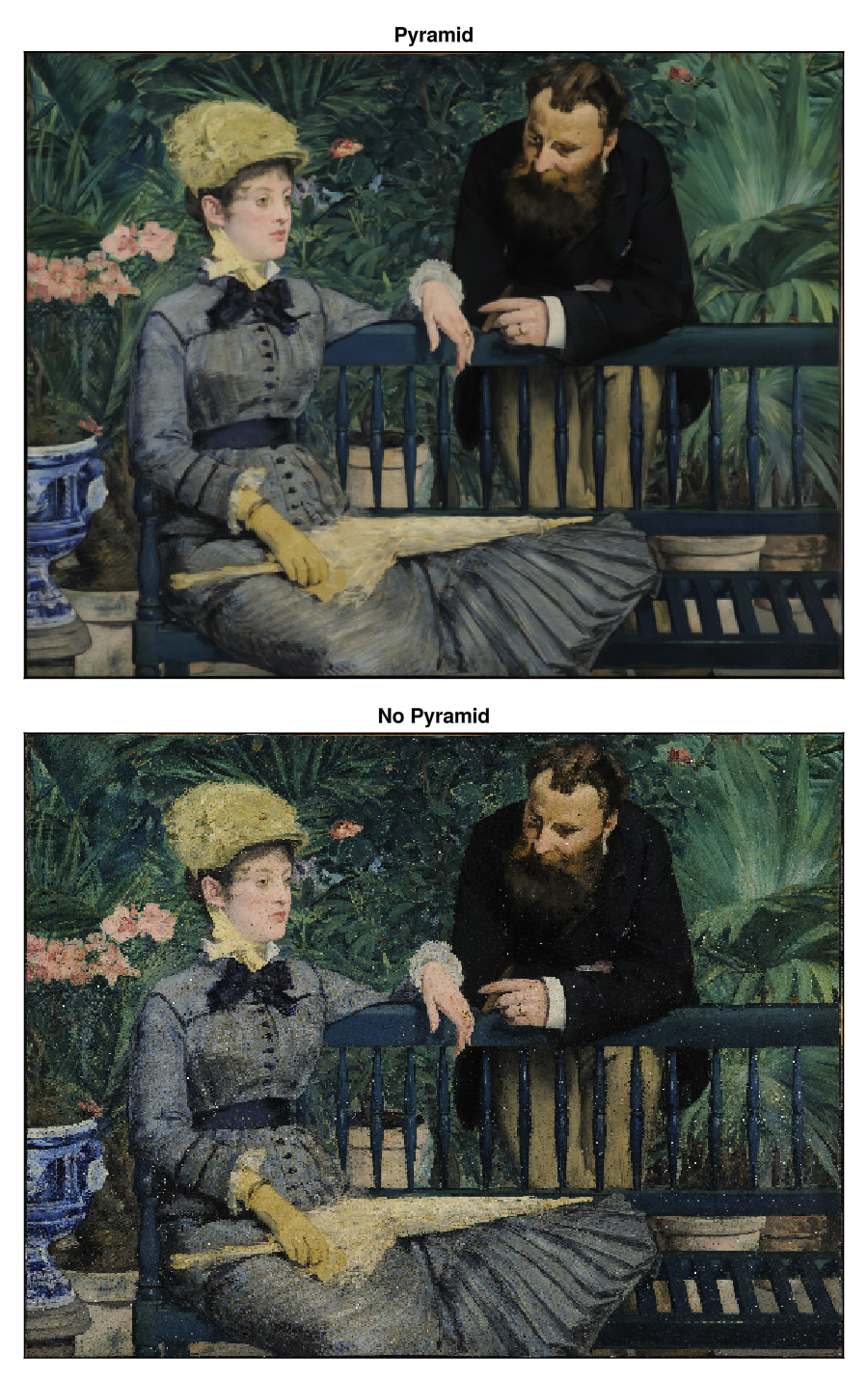

Для повышения качества при сниженной частоте выборки рекомендуется использовать Makie.Pyramid (может быть перенесен в другой пакет), который создает простую гауссову пирамиду для эффективной выборки со сниженной частотой и без артефактов:

pyramid = Makie.Pyramid(img)
fsize = (size(img) ./ 30) .* (1, 2)
fig, ax, pl = heatmap(Resampler(pyramid);
    axis=(; aspect=DataAspect(), title="Pyramid"), figure=(; size=fsize))
hidedecorations!(ax)
ax, pl = heatmap(fig[2, 1], Resampler(img1);
    axis=(; aspect=DataAspect(), title="No Pyramid"))
hidedecorations!(ax)
save("heatmap-pyramid.png", fig)

В Resampler допускается любой другой тип массива, и он также может реализовывать свою собственную стратегию интерполяции путем перегрузки:

function (array::ArrayType)(xrange::LinRange, yrange::LinRange)
    ...
end

Атрибуты

alpha

Значение по умолчанию: 1.0

Альфа-значение цветовой карты или атрибута color. Несколько букв, таких как в plot(alpha=0.2, color=(:red, 0.5), будут умножены.

clip_planes

Значение по умолчанию: automatic

Плоскости обрезки позволяют выполнять обрезку в трехмерном пространстве. Вы можете задать вектор длиной до 8 Plane3f Здесь вы можете задать плоскости, за которыми участки будут обрезаны (т.е. станут невидимыми). По умолчанию плоскости обрезки наследуются от родительского участка или сцены. Вы можете удалить родительский элемент clip_planes передав Plane3f[].

colormap

Значение по умолчанию: @inherit colormap :viridis

Устанавливает цветовую схему, которая выбирается для числовых значений. colors. PlotUtils.cgrad(...), Makie.Reverse(any_colormap) также можно использовать любой символ из ColorBrewer или PlotUtils. Чтобы увидеть все доступные цветовые градиенты, вы можете позвонить по телефону Makie.available_gradients().

colorrange

Значение по умолчанию: automatic

Значения, представляющие начальную и конечную точки colormap.

colorscale

Значение по умолчанию: identity

Функция преобразования цвета. Может быть любой функцией, но хорошо работает только вместе с Colorbar для identity, log, log2, log10, sqrt, logit, Makie.pseudolog10 и Makie.Symlog10.

depth_shift

Значение по умолчанию: 0.0

настраивает значение глубины участка после всех других преобразований, т.е. в пространстве фрагмента, где 0 <= depth <= 1. This only applies to GLMakie and WGLMakie and can be used to adjust render order (like a tunable overdraw).

fxaa

Значение по умолчанию: true

Регулирует, будет ли график отображаться с использованием fxaa (сглаживание, только GLMakie).

highclip

Значение по умолчанию: automatic

Цвет для любого значения, превышающего указанный цветовой диапазон.

inspectable

Значение по умолчанию: @inherit inspectable

Определяет, должен ли этот график отображаться в DataInspector. Значение по умолчанию зависит от темы родительской сцены.

inspector_clear

Значение по умолчанию: automatic

Sets a callback function (inspector, plot) -> ... для очистки пользовательских индикаторов в DataInspector.

inspector_hover

Значение по умолчанию: automatic

Устанавливает функцию обратного вызова (inspector, plot, index) -> ... которая заменяет функцию по умолчанию show_data методы.

inspector_label

Значение по умолчанию: automatic

Устанавливает функцию обратного вызова (plot, index, position) -> string , которая заменяет метку по умолчанию, сгенерированную DataInspector.

interpolate

Значение по умолчанию: false

Устанавливает, следует ли интерполировать цвета

lowclip

Значение по умолчанию: automatic

Цвет для любого значения ниже цветового диапазона.

model

Значение по умолчанию: automatic

Задает матрицу модели для построения графика. Это отменяет корректировки, сделанные с помощью translate!, rotate! и scale!.

nan_color

Значение по умолчанию: :transparent

Цвет для значений NaN.

overdraw

Значение по умолчанию: false

Определяет, будет ли график отображаться поверх других графиков. Это, в частности, означает игнорирование проверок глубины в бэкендах GL

space

Значение по умолчанию: :data

задает область преобразования для прямоугольника, охватывающего участок. Видеть Makie.spaces() для получения возможных вводных данных.

ssao

Значение по умолчанию: false

Определяет, будет ли график отображаться с помощью ssao (screen space ambient occlusion). Обратите внимание, что это имеет смысл только для 3D-графиков и применимо только к fxaa = true.

transformation

Значение по умолчанию: :automatic

Документация недоступна.

transparency

Значение по умолчанию: false

Настраивает прозрачность графика. В GLMakie transparency = true в результате используется прозрачность, независимая от порядка.

visible

Значение по умолчанию: true

Определяет, будет ли отображаться график или нет.
