pie
|
Страница в процессе перевода. |
#
Makie.pie — Function
pie(values; kwargs...)
pie(point, values; kwargs...)
pie(x, y, values; kwargs...)Создает круговую диаграмму по заданным значениям values.
Тип графика
Псевдоним типа графика для функции pie — Pie.
Примеры

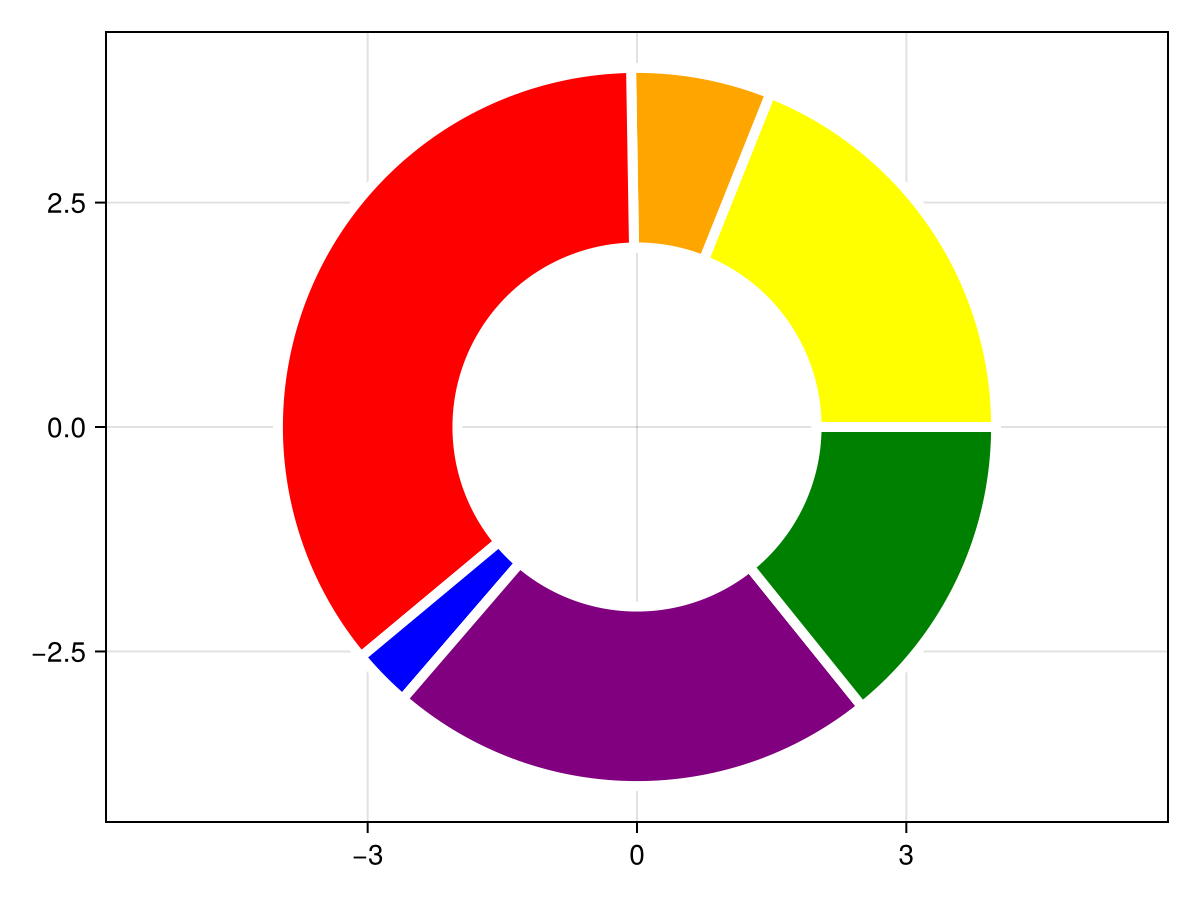

using CairoMakie
data = [36, 12, 68, 5, 42, 27]
colors = [:yellow, :orange, :red, :blue, :purple, :green]
f, ax, plt = pie(data,
color = colors,
radius = 4,
inner_radius = 2,
strokecolor = :white,
strokewidth = 5,
axis = (autolimitaspect = 1, )
)
f

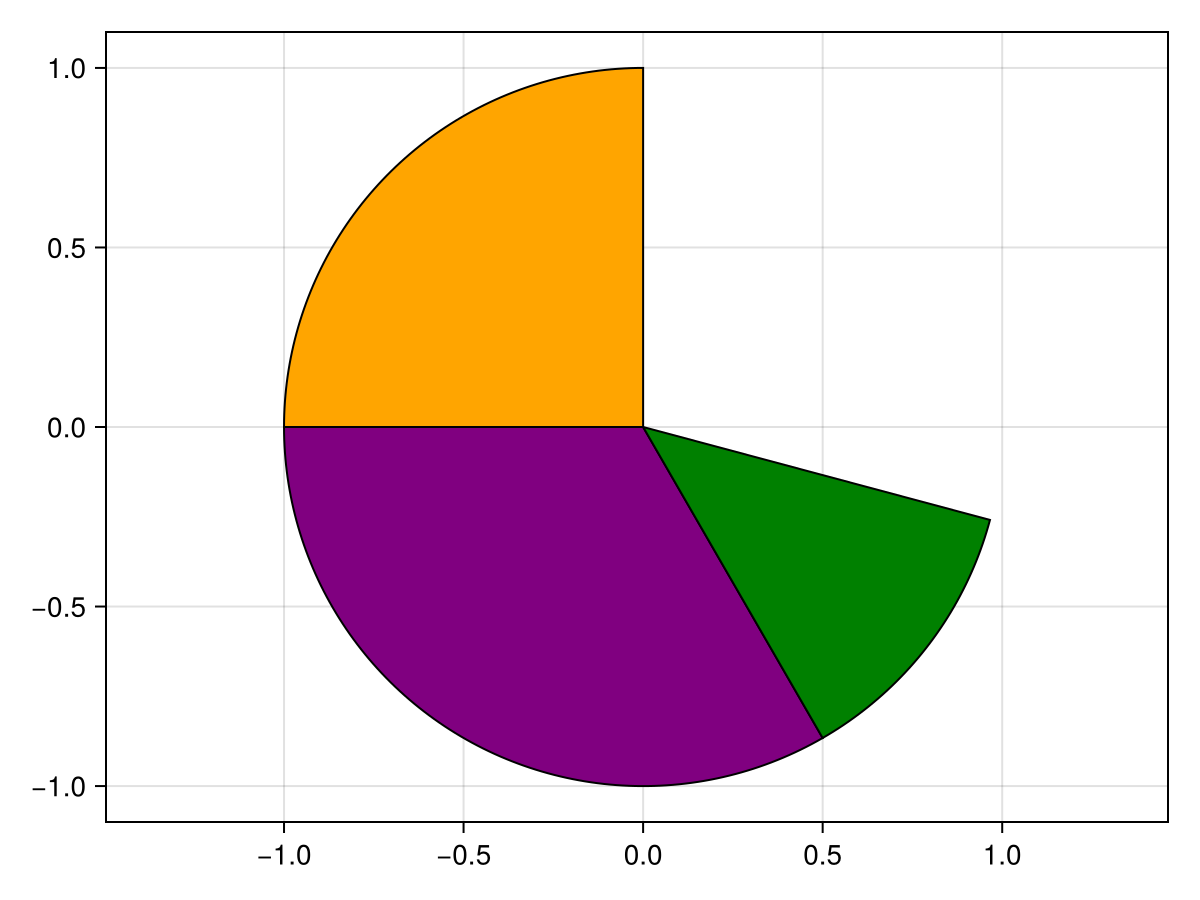

using CairoMakie
f, ax, plt = pie([π/2, 2π/3, π/4],
normalize=false,
offset = π/2,
color = [:orange, :purple, :green],
axis = (autolimitaspect = 1,)
)
f

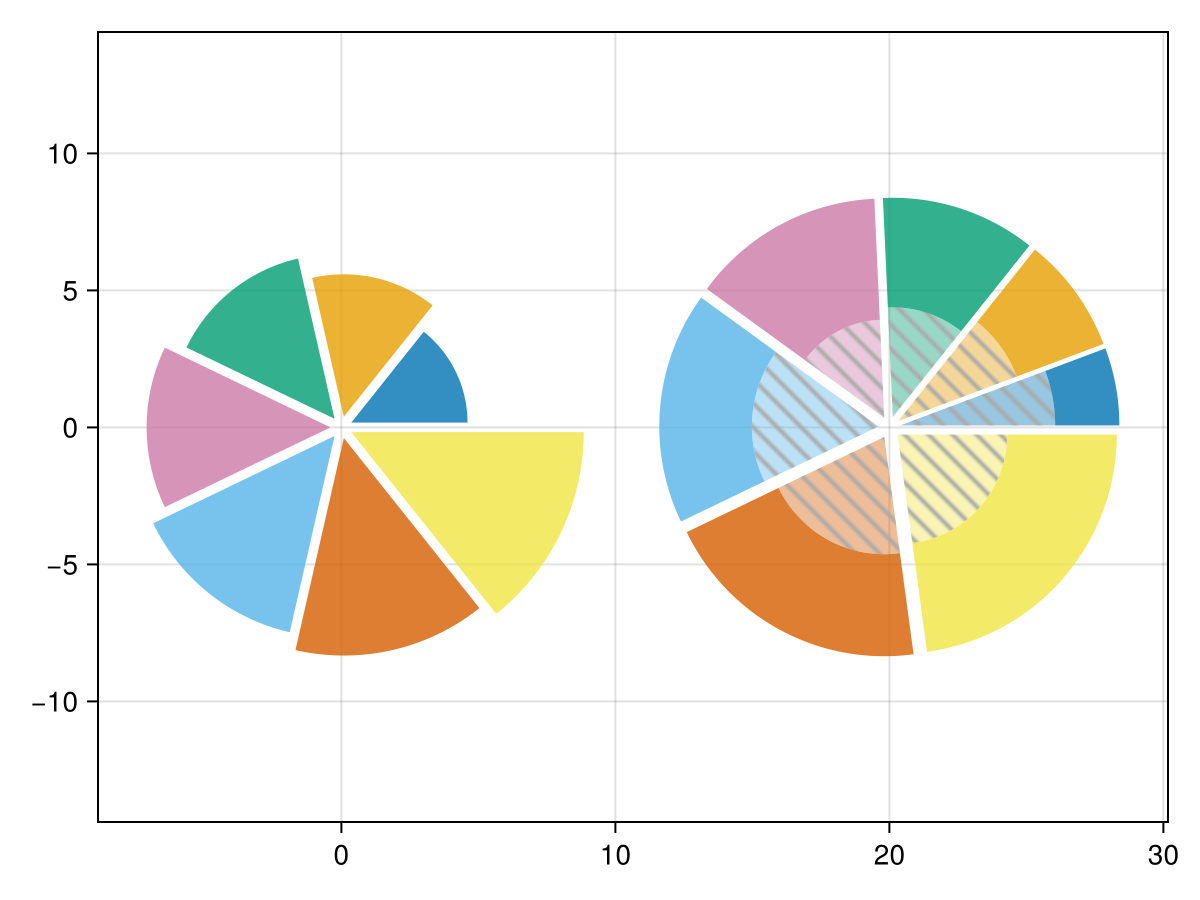

using CairoMakie
fig = Figure()
ax = Axis(fig[1, 1]; autolimitaspect=1)
kw = (; offset_radius=0.4, strokecolor=:transparent, strokewidth=0)
pie!(ax, ones(7); radius=sqrt.(2:8) * 3, kw..., color=Makie.wong_colors(0.8)[1:7])
vs = [2, 3, 4, 5, 6, 7, 8]
vs_inner = [1, 1, 1, 1, 2, 2, 2]
rs = 8
rs_inner = sqrt.(vs_inner ./ vs) * rs
lp = Makie.LinePattern(; direction=Makie.Vec2f(1, -1), width=2, tilesize=(12, 12), linecolor=:darkgrey, background_color=:transparent)
# построим внутреннюю круговую диаграмму два раза, поскольку на данный момент `color` не может быть вектором `LinePattern`
pie!(ax, 20, 0, vs; radius=rs_inner, inner_radius=0, kw..., color=Makie.wong_colors(0.4)[eachindex(vs)])
pie!(ax, 20, 0, vs; radius=rs_inner, inner_radius=0, kw..., color=lp)
pie!(ax, 20, 0, vs; radius=rs, inner_radius=rs_inner, kw..., color=Makie.wong_colors(0.8)[eachindex(vs)])
fig┌ Warning: LinePattern(background_color = ...) has been deprecated in favor of LinePattern(backgroundcolor = ...)\n └ @ Makie ~/work/package/Makie.jl/src/patterns.jl:75

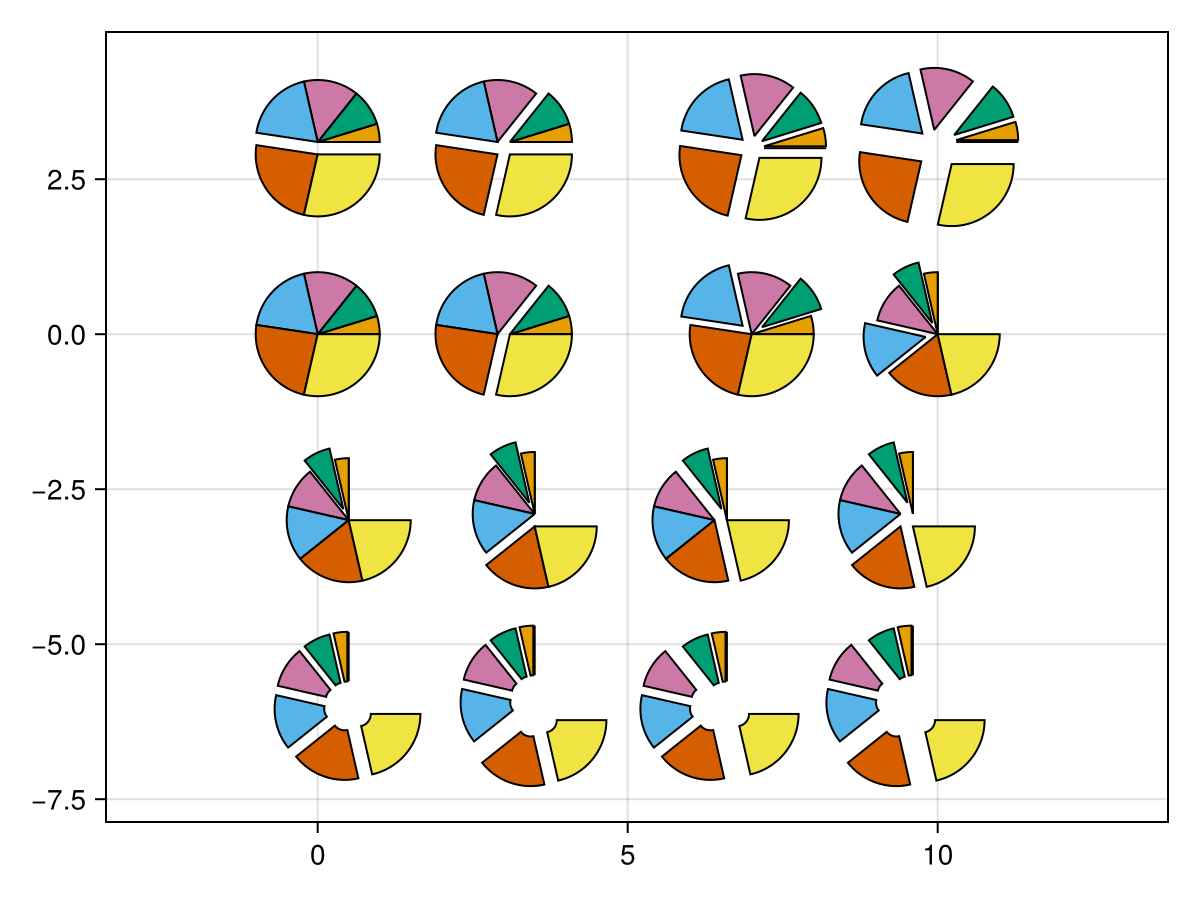

using CairoMakie
fig = Figure()
ax = Axis(fig[1, 1]; autolimitaspect=1)
vs = 0:6 |> Vector
vs_ = vs ./ sum(vs) .* (3/2*π)
cs = Makie.wong_colors()
Δx = [1, 1, 1, -1, -1, -1, 1] ./ 10
Δy = [1, 1, 1, 1, 1, -1, -1] ./ 10
Δr1 = [0, 0, 0.2, 0, 0.2, 0, 0]
Δr2 = [0, 0, 0.2, 0, 0, 0, 0]
pie!(ax, vs; color=cs)
pie!(ax, 3 .+ Δx, 0, vs; color=cs)
pie!(ax, 0, 3 .+ Δy, vs; color=cs)
pie!(ax, 3 .+ Δx, 3 .+ Δy, vs; color=cs)
pie!(ax, 7, 0, vs; color=cs, offset_radius=Δr1)
pie!(ax, 7, 3, vs; color=cs, offset_radius=0.2)
pie!(ax, 10 .+ Δx, 3 .+ Δy, vs; color=cs, offset_radius=0.2)
pie!(ax, 10, 0, vs_; color=cs, offset_radius=Δr1, normalize=false, offset=π/2)
pie!(ax, Point2(0.5, -3), vs_; color=cs, offset_radius=Δr2, normalize=false, offset=π/2)
pie!(ax, Point2.(3.5, -3 .+ Δy), vs_; color=cs, offset_radius=Δr2, normalize=false, offset=π/2)
pie!(ax, Point2.(6.5 .+ Δx, -3), vs_; color=cs, offset_radius=Δr2, normalize=false, offset=π/2)
pie!(ax, Point2.(9.5 .+ Δx, -3 .+ Δy), vs_; color=cs, offset_radius=Δr2, normalize=false, offset=π/2)
pie!(ax, 0.5, -6, vs_; inner_radius=0.2, color=cs, offset_radius=0.2, normalize=false, offset=π/2)
pie!(ax, 3.5, -6 .+ Δy, vs_; inner_radius=0.2, color=cs, offset_radius=0.2, normalize=false, offset=π/2)
pie!(ax, 6.5 .+ Δx, -6, vs_; inner_radius=0.2, color=cs, offset_radius=0.2, normalize=false, offset=π/2)
pie!(ax, 9.5 .+ Δx, -6 .+ Δy, vs_; inner_radius=0.2, color=cs, offset_radius=0.2, normalize=false, offset=π/2)
fig
Атрибуты
clip_planes
Значение по умолчанию: automatic
Плоскости обрезки позволяют выполнять обрезку в трехмерном пространстве. Вы можете задать вектор длиной до 8 Plane3f Здесь вы можете задать плоскости, за которыми участки будут обрезаны (т.е. станут невидимыми). По умолчанию плоскости клипа наследуются от родительского графика или сцены. Вы можете удалить родительский элемент clip_planes проходя мимо Plane3f[].
depth_shift
Значение по умолчанию: 0.0
настраивает значение глубины участка после всех других преобразований, т.е. в пространстве фрагмента, где 0 <= depth <= 1. This only applies to GLMakie and WGLMakie and can be used to adjust render order (like a tunable overdraw).
fxaa
Значение по умолчанию: true
Регулирует, будет ли график отображаться с использованием fxaa (сглаживание, только GLMakie).
inner_radius
Значение по умолчанию: 0
The inner radius of the pie segments. If this is larger than zero, the pie pieces become ring sections.
inspectable
Значение по умолчанию: @inherit inspectable
Определяет, должен ли этот график отображаться в DataInspector. Значение по умолчанию зависит от темы родительской сцены.
inspector_clear
Значение по умолчанию: automatic
Sets a callback function (inspector, plot) -> ... для очистки пользовательских индикаторов в DataInspector.
inspector_hover
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (inspector, plot, index) -> ... которая заменяет функцию по умолчанию show_data методы.
inspector_label
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (plot, index, position) -> string , которая заменяет метку по умолчанию, сгенерированную DataInspector.
model
Значение по умолчанию: automatic
Задает матрицу модели для построения графика. Это отменяет корректировки, сделанные с помощью translate!, rotate! и scale!.
normalize
Значение по умолчанию: true
Если true, сумма всех значений нормализуется к 2π (полный круг).
offset
Значение по умолчанию: 0
Угловое смещение первого кругового сегмента от вектора (1, 0) в радианах.
offset_radius
Значение по умолчанию: 0
Смещение каждого сегмента круговой диаграммы от центра по радиусу
overdraw
Значение по умолчанию: false
Определяет, будет ли график отображаться поверх других графиков. В частности, это означает игнорирование проверок глубины в GL-интерфейсах
space
Значение по умолчанию: :data
задает область преобразования для прямоугольника, охватывающего участок. Видеть Makie.spaces() для получения возможных вводных данных.
ssao
Значение по умолчанию: false
Настраивает, будет ли отображаться график с помощью ssao (сглаживания окружающего пространства экрана). Обратите внимание, что это имеет смысл только для 3D-графиков и применимо только к fxaa = true.
transparency
Значение по умолчанию: false
Настраивает прозрачность графика. В GLMakie transparency = true в результате используется прозрачность, независимая от порядка.
