streamplot
|
Страница в процессе перевода. |
#
Makie.streamplot — Function
streamplot(f::function, xinterval, yinterval; color = norm, kwargs...)Функция f должна принимать либо f(::Point), либо f(x::Number, y::Number) и возвращать Point2.
Пример:
v(x::Point2{T}) where T = Point2f(x[2], 4*x[1])
streamplot(v, -2..2, -2..2)Реализация
Особенности реализации см. в описании функции Makie.streamplot_impl.
Тип графика
Псевдоним типа графика для функции streamplot — StreamPlot.
Примеры

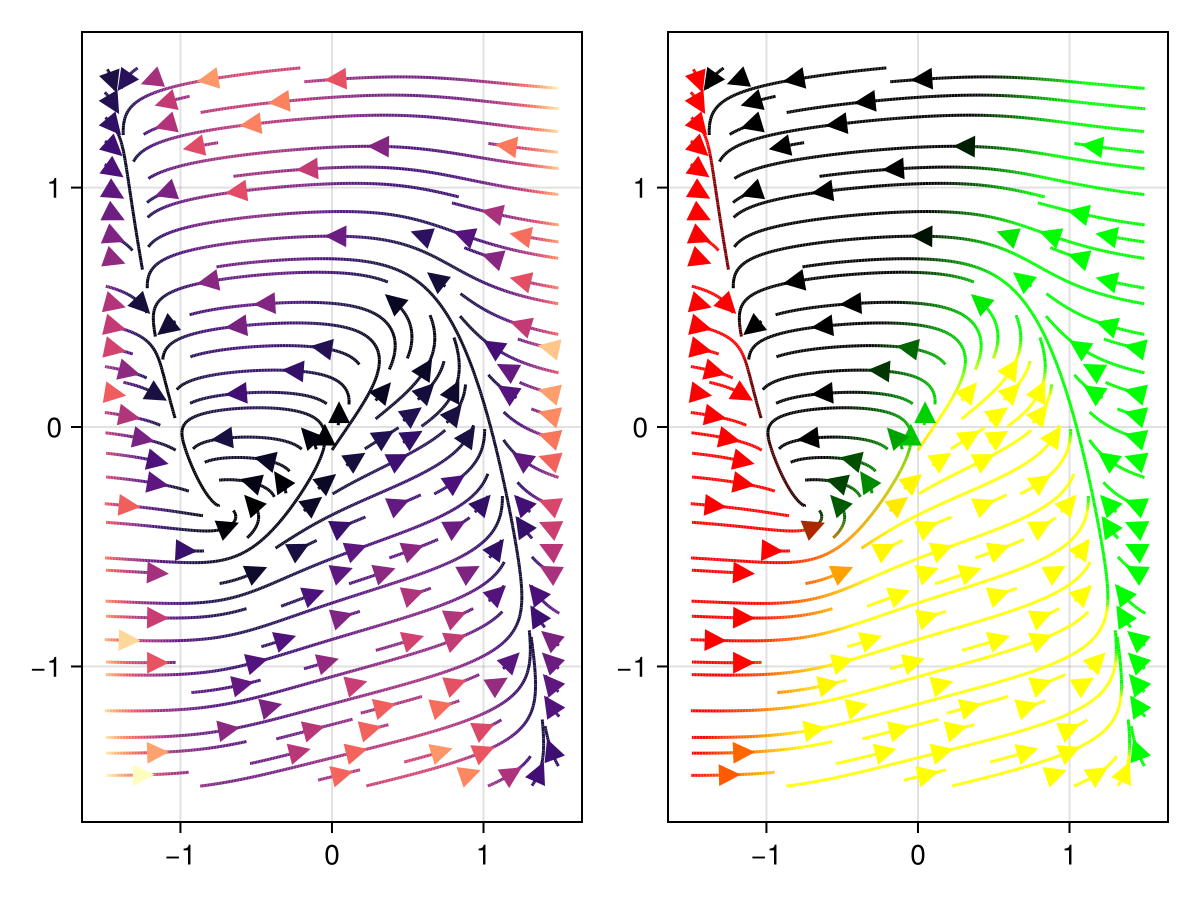

using CairoMakie
struct FitzhughNagumo{T}
ϵ::T
s::T
γ::T
β::T
end
P = FitzhughNagumo(0.1, 0.0, 1.5, 0.8)
f(x, P::FitzhughNagumo) = Point2f(
(x[1]-x[2]-x[1]^3+P.s)/P.ϵ,
P.γ*x[1]-x[2] + P.β
)
f(x) = f(x, P)
fig, ax, pl = streamplot(f, -1.5..1.5, -1.5..1.5, colormap = :magma)
# Можно также передать функцию в `color`, чтобы вернуть число или значение цвета
streamplot(fig[1,2], f, -1.5 .. 1.5, -1.5 .. 1.5, color=(p)-> RGBAf(p..., 0.0, 1))
fig
Атрибуты
alpha
Значение по умолчанию: 1.0
Альфа-значение цветовой карты или атрибута color. Несколько букв, таких как в plot(alpha=0.2, color=(:red, 0.5), будут умножены.
clip_planes
Значение по умолчанию: automatic
Плоскости отсечения позволяют выполнять отсечение в трехмерном пространстве. Вы можете задать вектор длиной до 8 Plane3f здесь плоскости, за которыми участки будут обрезаны (т.е. станут невидимыми). По умолчанию плоскости клипа наследуются от родительского графика или сцены. Вы можете удалить родительский элемент clip_planes проходя мимо Plane3f[].
color
Значение по умолчанию: norm
Можно выбрать цвет линий, передав функцию color_func(dx::Point) к color атрибут. Это может быть настроено на любую функцию или совокупность функций. То dx который передается в color_func , является результатом работы f в точке, которая окрашивается.
colormap
Значение по умолчанию: @inherit colormap :viridis
Устанавливает цветовую схему, которая выбирается для числовых значений. colors. PlotUtils.cgrad(...), Makie.Reverse(any_colormap) также можно использовать любой символ из ColorBrewer или PlotUtils. Чтобы просмотреть все доступные цветовые градиенты, вы можете позвонить по телефону Makie.available_gradients().
colorrange
Значение по умолчанию: automatic
Значения, представляющие начальную и конечную точки colormap.
colorscale
Значение по умолчанию: identity
Функция преобразования цвета. Может быть любой функцией, но хорошо работает только в сочетании с Colorbar для identity, log, log2, log10, sqrt, logit, Makie.pseudolog10 и Makie.Symlog10.
depth_shift
Значение по умолчанию: 0.0
настраивает значение глубины участка после всех других преобразований, т.е. в пространстве клипа, где 0 <= depth <= 1. This only applies to GLMakie and WGLMakie and can be used to adjust render order (like a tunable overdraw).
fxaa
Значение по умолчанию: true
настраивает, будет ли отображаться график с помощью fxaa (сглаживание, только для GLMakie).
inspectable
Значение по умолчанию: @inherit inspectable
Определяет, должен ли этот сюжет отображаться пользователем DataInspector. Значение по умолчанию зависит от темы родительской сцены.
inspector_clear
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (inspector, plot) -> ...</span> для очистки пользовательских индикаторов в DataInspector.
inspector_hover
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (inspector, plot, index) -> ... которая заменяет функцию по умолчанию show_data методы.
inspector_label
Значение по умолчанию: automatic
Устанавливает функцию обратного вызова (plot, index, position) -> string , которая заменяет метку по умолчанию, сгенерированную DataInspector.
model
Значение по умолчанию: automatic
Задает матрицу модели для построения графика. Это отменяет корректировки, сделанные с помощью translate!, rotate! и scale!.
overdraw
Значение по умолчанию: false
Определяет, будет ли график отображаться поверх других графиков. В частности, это означает игнорирование проверок глубины в GL-интерфейсах
space
Значение по умолчанию: :data
задает область преобразования для прямоугольника, охватывающего участок. Видеть Makie.spaces() для получения возможных вводных данных.
ssao
Значение по умолчанию: false
Настраивает, будет ли отображаться график с помощью ssao (сглаживания окружающего пространства экрана). Обратите внимание, что это имеет смысл только для 3D-графиков и применимо только к fxaa = true.
