线条
|
该页面正在翻译中。 |
#
<无翻译>*马基科。线条*-Function
lines(positions)
lines(x, y)
lines(x, y, z)为以下每个元素创建连通线图 (x,y,z), (x,y) 或 职位.
南 值显示为行中的间隙。
地块类型
绘图类型别名 线条 功能是 线条.

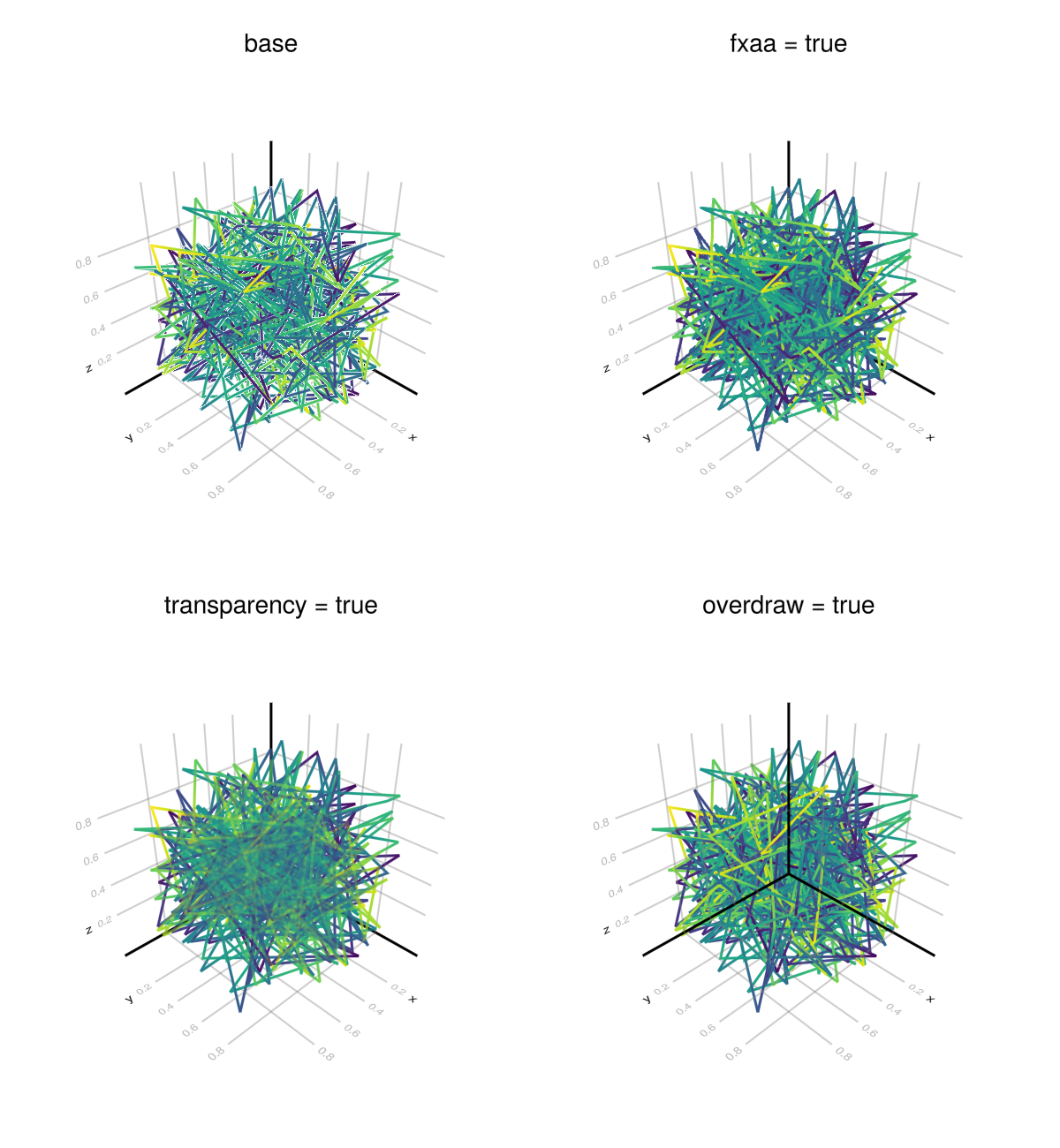

处理glmakie中的轮廓工件
在GLMakie中，3d线图可以根据线段的渲染顺序生成轮廓伪影。 目前有几种方法可以缓解这个问题，但它们都是有代价的:
-
fxaa=真将禁用线段的本机抗锯齿，并使用fxaa代替。 这导致不太详细的线条。 -
透明度=真将在一定程度上禁用深度测试，导致所有线条都被渲染而没有工件。 然而，这条线总是会有一定程度的透明度。 -
透支=真将完全禁用深度测试（读取和写入）的情节，删除工件。 然而，这将改变线段的z顺序，并允许稍后渲染的绘图显示在线条图的顶部。
using GLMakie
ps = rand(Point3f, 500)
cs = rand(500)
f = Figure(size = (600, 650))
Label(f[1, 1], "base", tellwidth = false)
lines(f[2, 1], ps, color = cs, fxaa = false)
Label(f[1, 2], "fxaa = true", tellwidth = false)
lines(f[2, 2], ps, color = cs, fxaa = true)
Label(f[3, 1], "transparency = true", tellwidth = false)
lines(f[4, 1], ps, color = cs, transparency = true)
Label(f[3, 2], "overdraw = true", tellwidth = false)
lines(f[4, 2], ps, color = cs, overdraw = true)
f
属性
夹式飞机
默认值为 自动的
剪辑平面提供了一种在3D空间中进行剪辑的方法。 您可以设置最多8个向量 平面3f 飞机在这里，后面的情节将被裁剪（即变得不可见）。 默认情况下，剪辑平面继承自父绘图或场景。 您可以删除父 夹式飞机 通过传递 平面3f[].

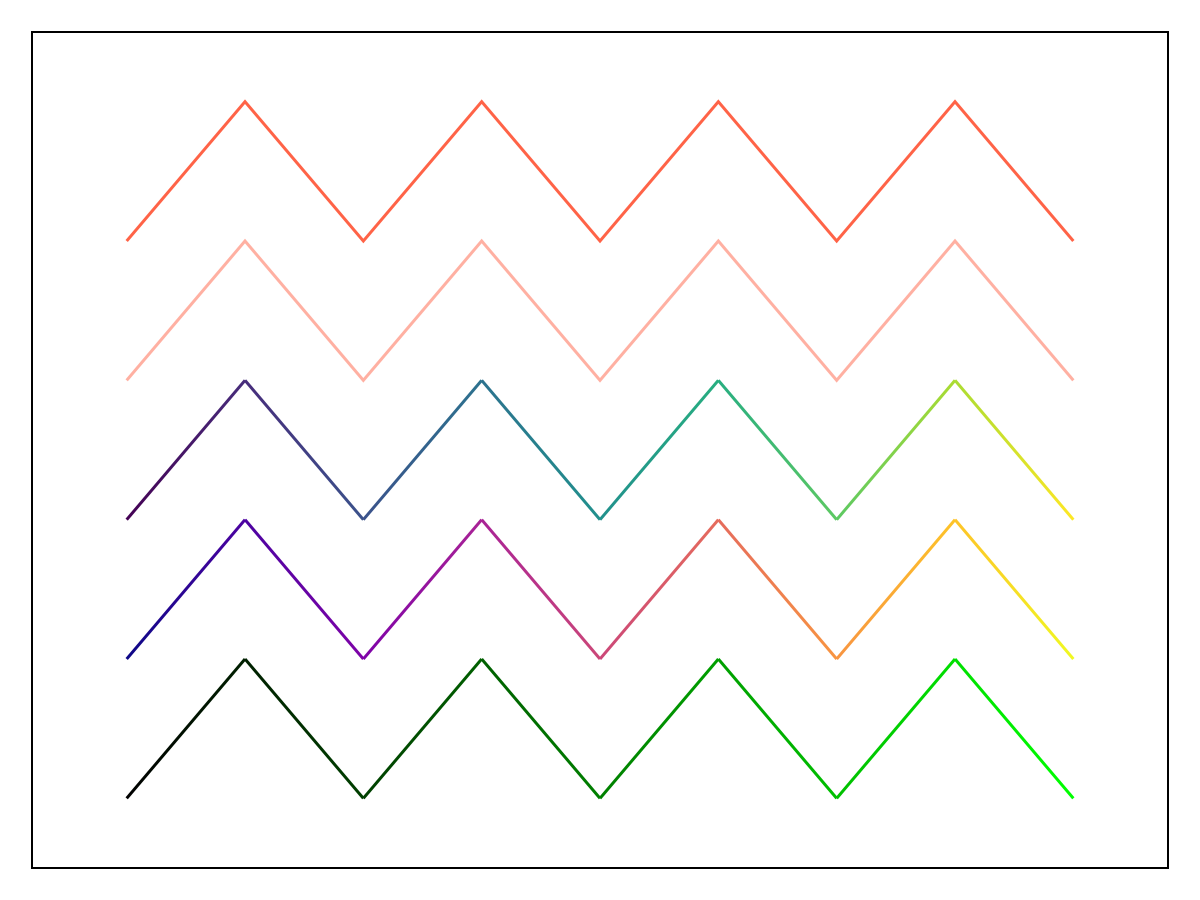

颜色
默认值为 @继承linecolor
using CairoMakie
fig = Figure()
ax = Axis(fig[1, 1], yautolimitmargin = (0.1, 0.1), xautolimitmargin = (0.1, 0.1))
hidedecorations!(ax)
lines!(ax, 1:9, iseven.(1:9) .- 0; color = :tomato)
lines!(ax, 1:9, iseven.(1:9) .- 1; color = (:tomato, 0.5))
lines!(ax, 1:9, iseven.(1:9) .- 2; color = 1:9)
lines!(ax, 1:9, iseven.(1:9) .- 3; color = 1:9, colormap = :plasma)
lines!(ax, 1:9, iseven.(1:9) .- 4; color = RGBf.(0, (0:8) ./ 8, 0))
fig
颜色表
默认值为 @继承colormap：viridis
设置为数字采样的颜色表 颜色s. PlotUtils.cgrad（。..), 麦琪反向（any_colormap） 也可以使用，或者来自ColorBrewer或PlotUtils的任何符号。 要查看所有可用的颜色渐变，您可以调用 麦琪可用_gradients().

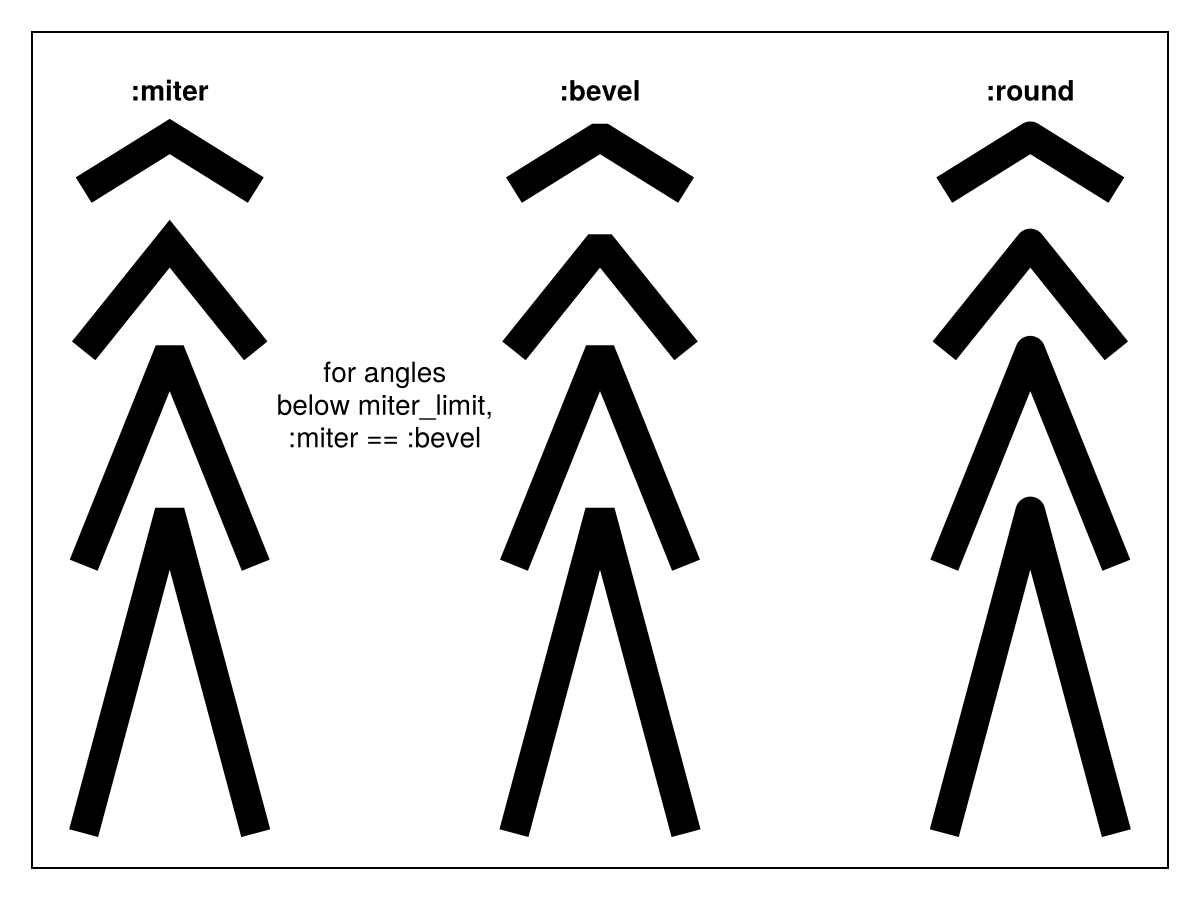

联合式,联合式
默认值为 @继承joinstyle
using CairoMakie
fig = Figure()
ax = Axis(fig[1, 1], yautolimitmargin = (0.05, 0.15))
hidedecorations!(ax)
joinstyles = [:miter, :bevel, :round]
for (i, joinstyle) in enumerate(joinstyles)
x = (1:3) .+ 5 * (i - 1)
ys = [[0.5, 3.5, 0.5], [3, 5, 3], [5, 6, 5], [6.5, 7, 6.5]]
for y in ys
lines!(ax, x, y; linewidth = 15, joinstyle, color = :black)
end
text!(ax, x[2], ys[end][2], text = ":$joinstyle",
align = (:center, :bottom), offset = (0, 15), font = :bold)
end
text!(ax, 4.5, 4.5, text = "for angles
below miter_limit,
:miter == :bevel",
align = (:center, :center))
fig

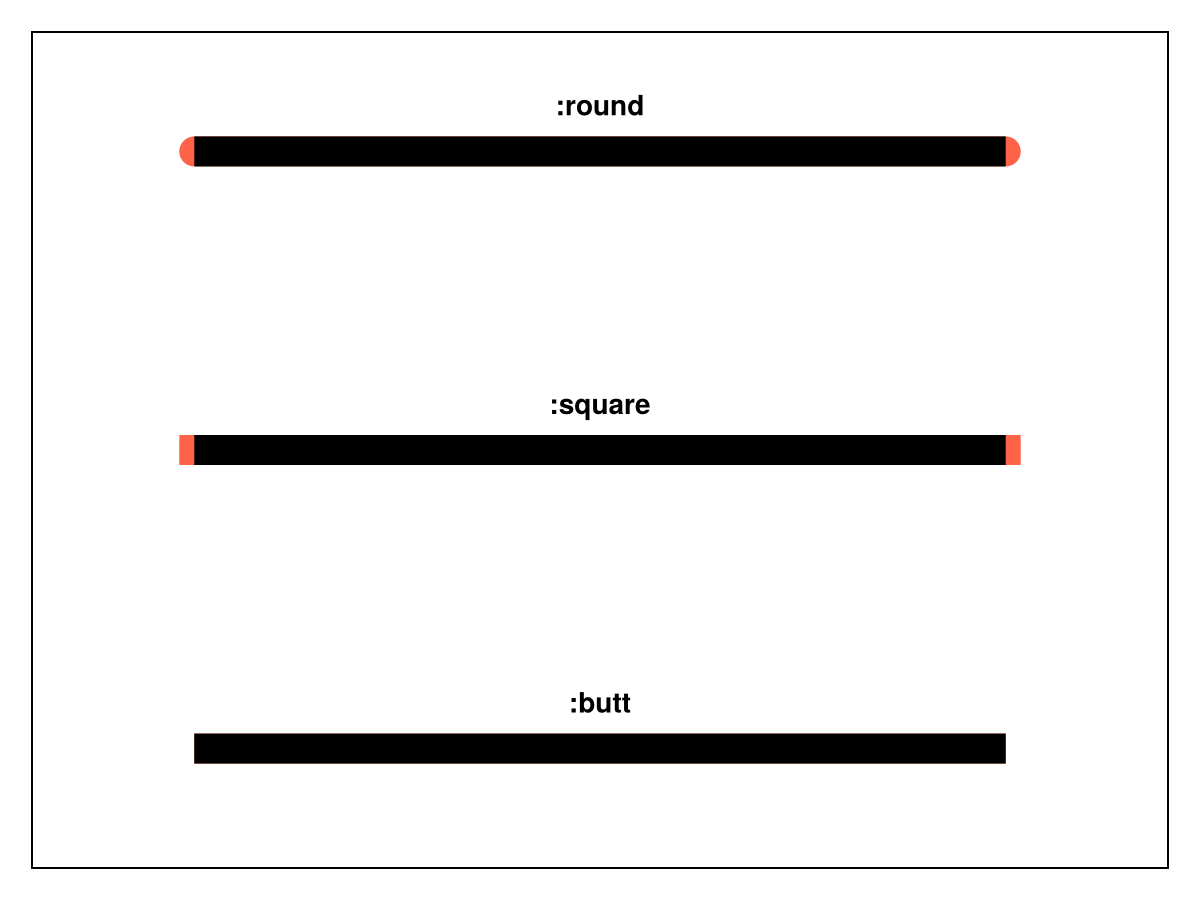

n.线形,线形
默认值为 @继承linecap
using CairoMakie
fig = Figure()
ax = Axis(fig[1, 1], yautolimitmargin = (0.2, 0.2), xautolimitmargin = (0.2, 0.2))
hidedecorations!(ax)
linecaps = [:butt, :square, :round]
for (i, linecap) in enumerate(linecaps)
lines!(ax, [i, i]; color = :tomato, linewidth = 15, linecap)
lines!(ax, [i, i]; color = :black, linewidth = 15, linecap = :butt)
text!(1.5, i, text = ":$linecap", font = :bold,
align = (:center, :bottom), offset = (0, 15))
end
fig
林泳,林泳
默认值为 什么都没有
设置线条的破折号图案。 选项是 ：固体 （相当于 什么都没有), :点, :短跑, ：dashdot 和 ：dashdotdot. 这些也可以在带有间隙样式修饰符的元组中给出，或者 :正常, ：密集 或 ：松. 例如, (:点,:松) 或 (:dashdot,:密集).
对于自定义模式，请查看 麦琪林泳,林泳.
</无翻译>
using CairoMakie
linestyles = [:solid, :dot, :dash, :dashdot, :dashdotdot]
gapstyles = [:normal, :dense, :loose, 10]
fig = Figure()
with_updates_suspended(fig.layout) do
for (i, ls) in enumerate(linestyles)
for (j, gs) in enumerate(gapstyles)
title = gs === :normal ? repr(ls) : "$((ls, gs))"
ax = Axis(fig[i, j]; title, yautolimitmargin = (0.2, 0.2))
hidedecorations!(ax)
hidespines!(ax)
linestyle = (ls, gs)
for linewidth in 1:3
lines!(ax, 1:10, fill(linewidth, 10); linestyle, linewidth)
end
end
end
end
fig

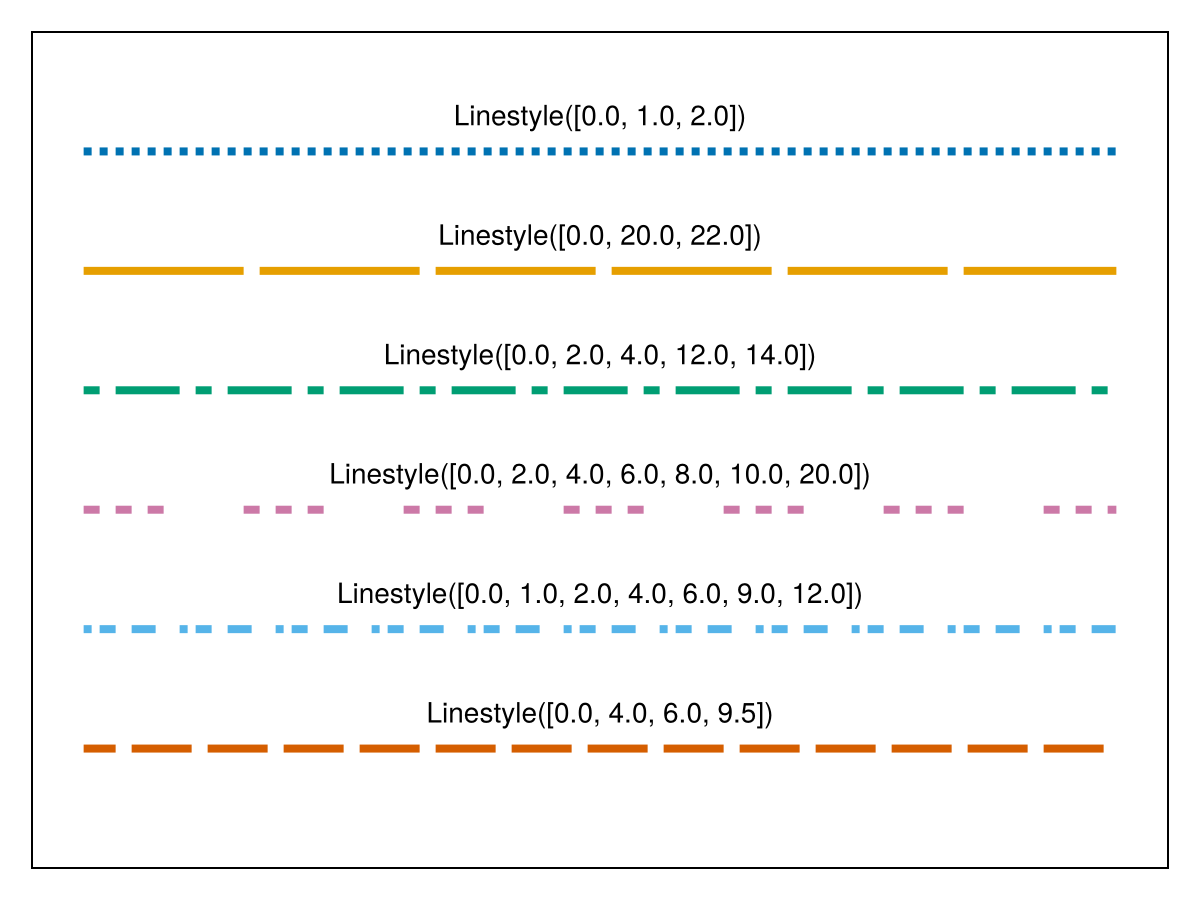

using CairoMakie
fig = Figure()
patterns = [
[0, 1, 2],
[0, 20, 22],
[0, 2, 4, 12, 14],
[0, 2, 4, 6, 8, 10, 20],
[0, 1, 2, 4, 6, 9, 12],
[0.0, 4.0, 6.0, 9.5],
]
ax = Axis(fig[1, 1], yautolimitmargin = (0.2, 0.2))
for (i, pattern) in enumerate(patterns)
lines!(ax, [-i, -i], linestyle = Linestyle(pattern), linewidth = 4)
text!(ax, (1.5, -i), text = "Linestyle($pattern)",
align = (:center, :bottom), offset = (0, 10))
end
hidedecorations!(ax)
fig

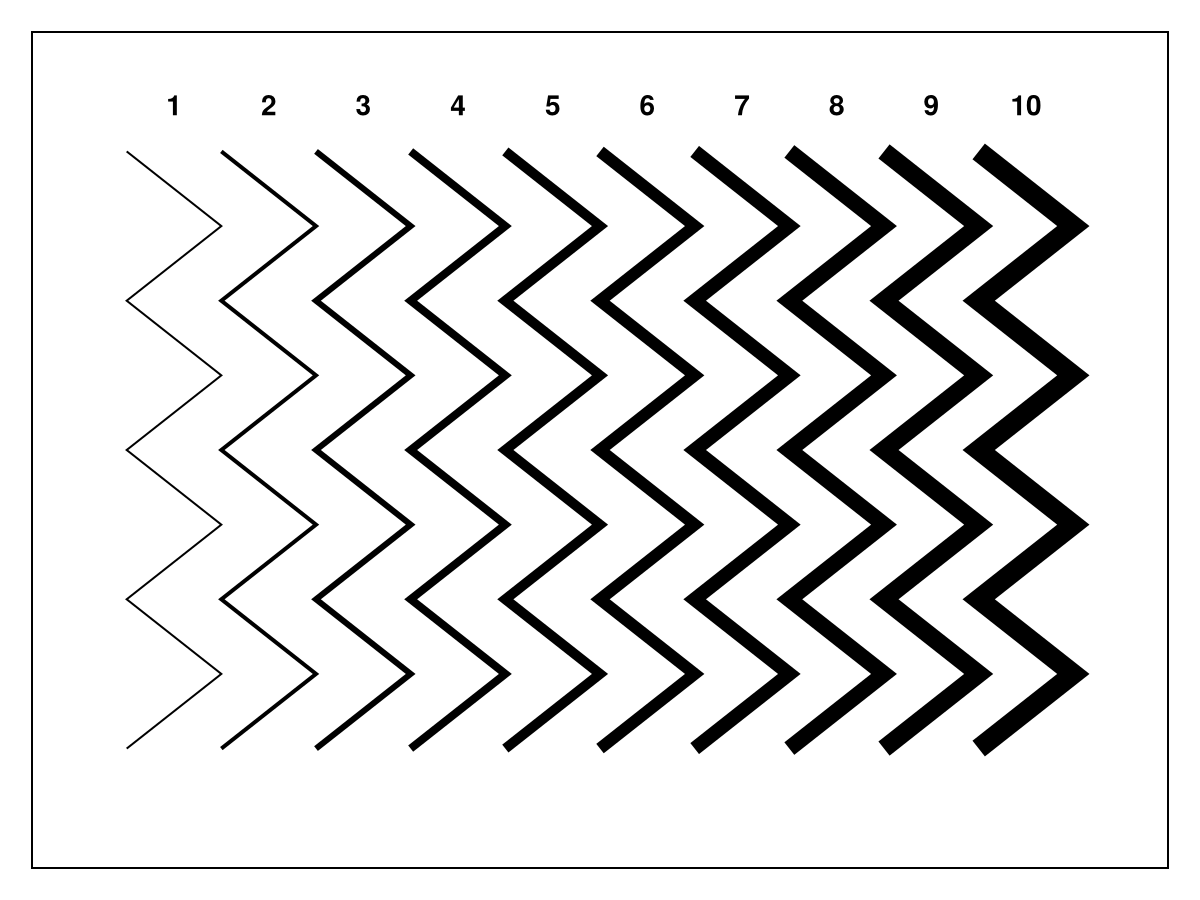

线宽
默认值为 @继承线宽
using CairoMakie
fig = Figure()
ax = Axis(fig[1, 1], yautolimitmargin = (0.2, 0.2), xautolimitmargin = (0.1, 0.1))
hidedecorations!(ax)
for linewidth in 1:10
lines!(ax, iseven.(1:9) .+ linewidth, 1:9; color = :black, linewidth)
text!(ax, linewidth + 0.5, 9; text = "$linewidth", font = :bold,
align = (:center, :bottom), offset = (0, 15))
end
fig
