反相运算放大器¶
简介¶
本示例介绍标准反相运算放大器电路的操作。
型号说明¶

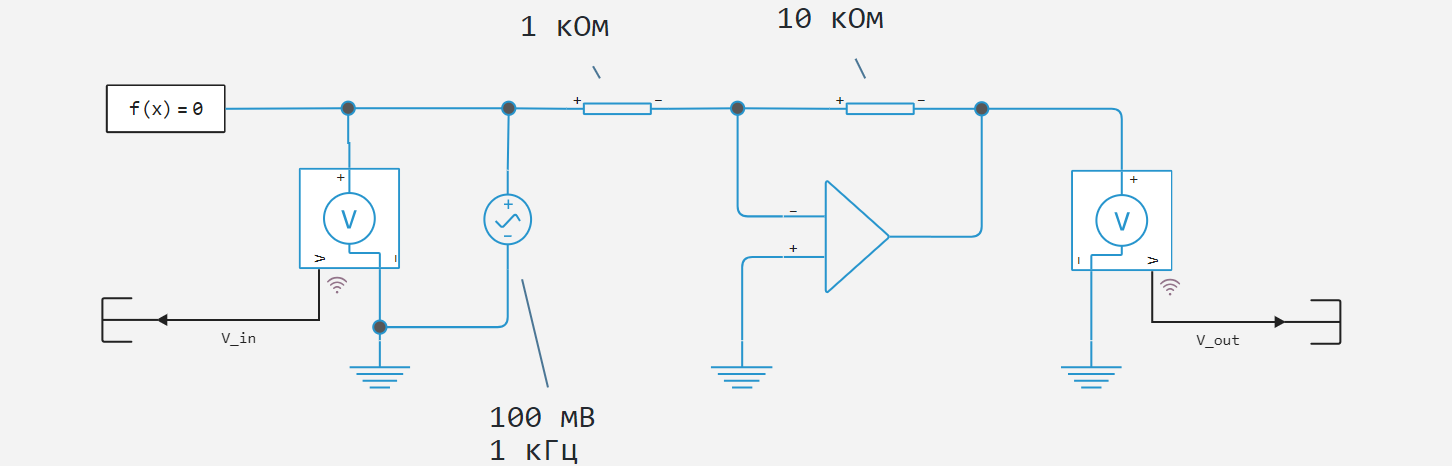

在上述模型中,反馈阻抗为$R_f = 10 кОм$ ,输入阻抗为$R_{in} = 1 кОм$ 。因此,增益定义为$-\frac{R_f}{R_{in}} = -\frac{10^4}{10^3}=-10$ 。
由于运算放大器块实现了理想器件(即无限增益),因此定义的增益与输出负载无关。因此,当输入电压振幅为$0.1 В$ 时,输出电压会增加到振幅$1 В$ 。
建模结果¶

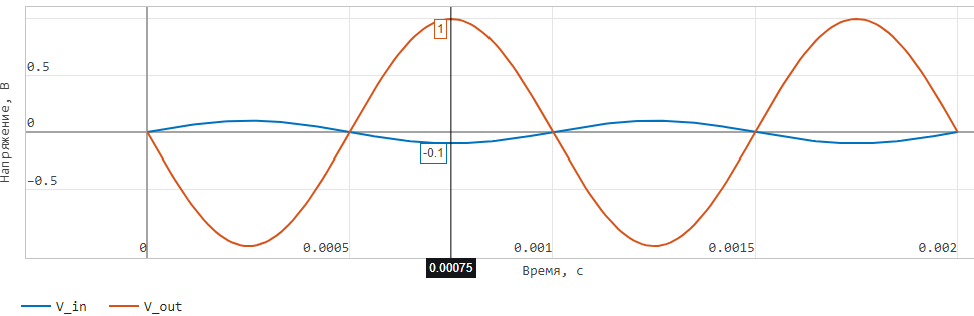

模拟结果的输入和输出电压图如下图所示。
从图中可以看出,运算放大器输出端的瞬时电压被反相并放大了 10 倍。
结论¶
在所讨论的示例中,我们组装并模拟了一个理想反相运算放大器的电路。
