使用基本块和物理建模块的螺线管建模

这个例子显示了一个带有复位弹簧的螺线管. 螺线管被建模为电感，其值L取决于活塞x的位置。时变电感的反向电动势定义为:

因为L依赖于x:

它可以使用来自制造商的数据并使用比率获得:

然后 可以对其进行积分以得到作为x的函数的L。

在模型中，方程(2)被重新计算以求解i，然后使用物理块实现。 受控电流源然后限制电流量，将其等同于I。

模型图:

模拟结果:

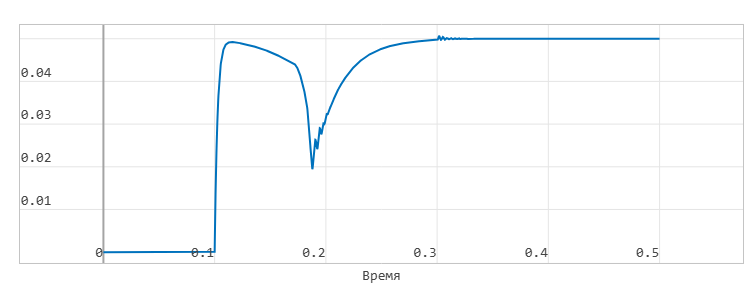

螺线管电流随时间的值，以及:

.png)

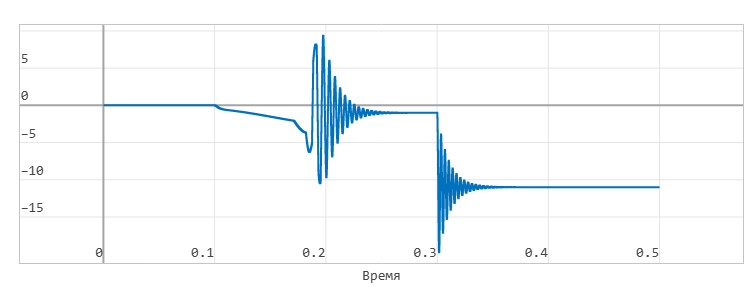

螺线管在时间上产生的力的值，N:

.png)
