非反相放大器模式下的运算放大器

使用此模型来研究运算放大器在非反相模式下的运行。

模型说明

该模型由OperationalAmplifier 和两个电阻器R1R2 组成,这两个电阻器的阻值分别为 1 kOhm 和 10 kOhm。振幅为 0.1 的输入信号被放大到 1.1V。由于我们使用的是理想运算放大器模型,因此产生的增益与连接的负载无关。


让我们运行模型并绘制图表:

In [ ]:
model_name = "op-amp-circuit-noninverting-amplifier";
model_name in [m.name for m in engee.get_all_models()] ? engee.open(model_name) : engee.load( "$(@__DIR__)/$(model_name).engee");
res = engee.run( model_name );
In [ ]:
Vin = collect( res["Vin"] );
Vout = collect( res["Vout"] );
In [ ]:
plot( Vin.time, Vin.value )
plot!( Vout.time, Vout.value )
Out[0]:

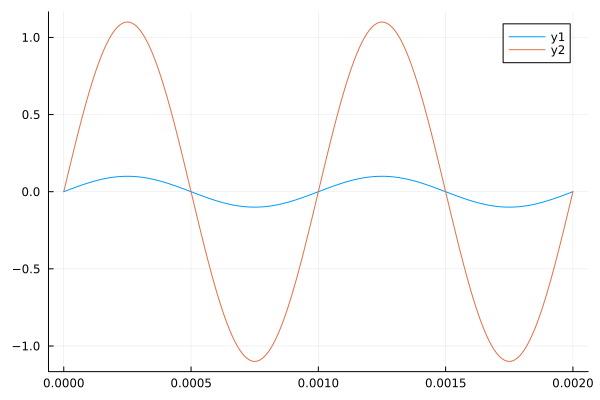

从附图中可以看出,该电路$1 + R2/R1$ 的增益为 11。

结论

无需改变 Engee 中附带模型的拓扑结构,你就可以在运算放大器上构建相当复杂的电路,而且不仅限于此。
