RC级联仿真

导言

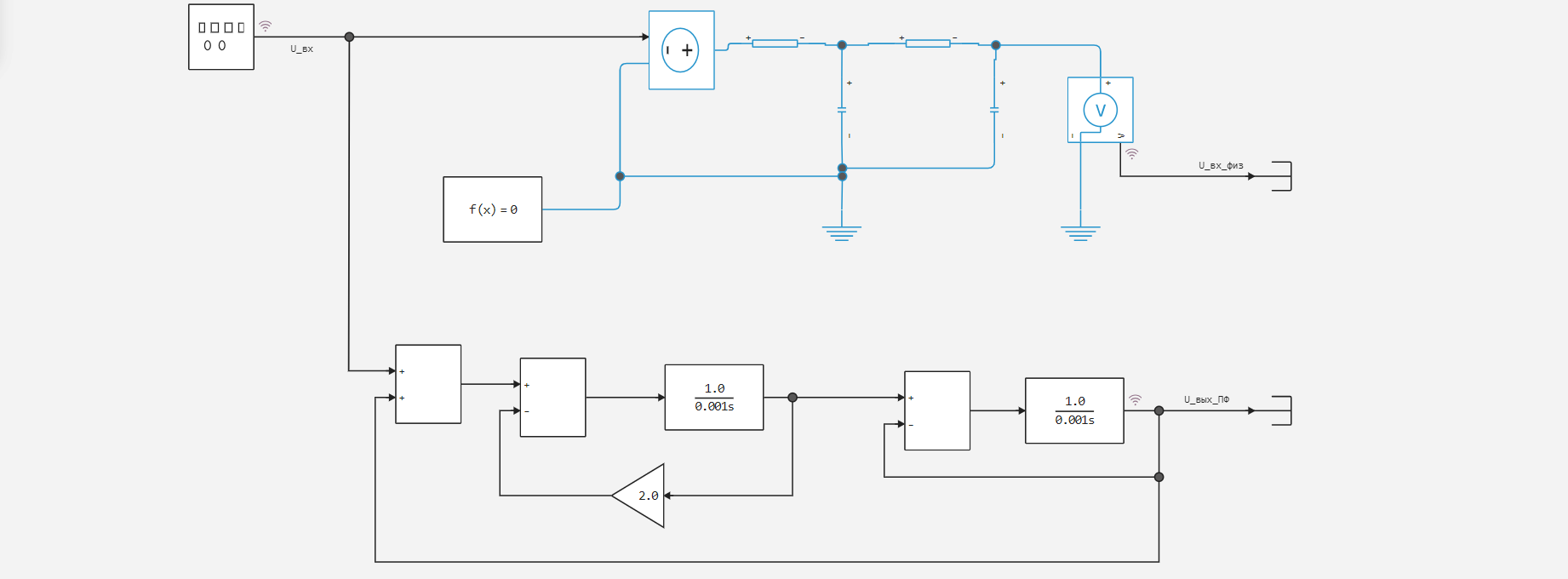

在这个例子中，我们考虑了两个RC电路模型的建模，这是两个RC电路的级联连接。 其中一个模型使用基本Engee库的定向块，而另一个使用物理建模库的非定向块。
一个建模单个RC电路的例子也在[前面的例子]（https://engee.com/helpcenter/stable/ru/interactive-scripts/physmod/rc_curcuit.html )。

模型描述

RC级联由两个具有相同配置和元件参数的RC电路组成。 幅值的矩形形状的电压施加到输入 和频率 . 级联的输出电压进行测量。 对于物理块链 - U_вых_физ，对于基本块链 - U_вых_ПФ. 使用[回调]中指定的变量设置链参数（https://engee.com/helpcenter/stable/ru/modeling/callbacks-engee.html ）模型。

模拟结果

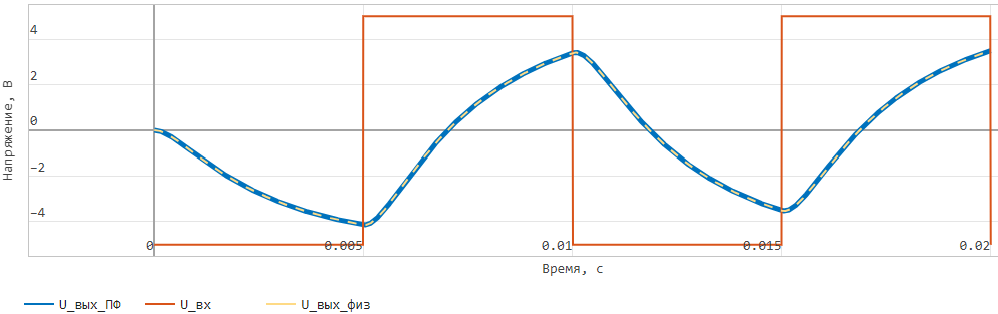

仿真后，以下信号显示在模型的图表中:

根据构造的图形，能够观察输入信号的变化，以及使用物理库的块获得的信号与使用来自基础库Engee的传递函数获得的信号的对应关系。

结论

Engee模型是使用定向和非定向块开发的。 使用物理块和连接允许您通过复制和粘贴新块向RC电路添加额外的级联。 与此同时，在使用传递函数开发这种新方案时，有必要细化该方案的方程。
