Аэродинамическое моделирование полотна

Введение

Движение полотна на ветру — завораживающее физическое явление, объединяющее аэродинамику, волновую теорию и вычислительную математику. В данном примере представлена математическую модель распространения волн в гибком полотне, закреплённом с одного края (имитация флагштока).

В основе модели лежит суперпозиция гармонических составляющих: продольной бегущей волны, её второй гармоники и поперечной волны. Амплитуда волн плавно затухает у закреплённого края, имитируя реальное поведение ткани. Для высокопроизводительной 3D-визуализации используется библиотека GLMakie, что позволяет достичь плавной анимации даже на сетках высокого разрешения.

Вы можете загрузить любое изображение — от государственного флага до произведения искусства — и увидеть, как оно «оживает» под воздействием цифрового ветра, настраивая параметры скорости, частоты и интенсивности волн.

Используемые библиотеки

Присоединим необходимые библиотеки. Для создания трёхмерной графической анимации с текстурой, нам понадобится библиотека GLMakie.

using Images, FileIO, LinearAlgebra, GLMakie

Функция визуального моделирования

Данная функция принимает текстуру и геометрические параметры полотна, создавая трёхмерную координатную сетку заданного разрешения. На каждом временном шаге вычисляется новое вертикальное смещение каждой вершины как суперпозиция бегущих продольной и поперечной волн с экспоненциальным затуханием у закреплённого края. Волновое поле параметризуется амплитудой, частотой и скоростью распространения, что позволяет моделировать широкий диапазон ветровых условий — от полного штиля до штормового ветра.

function аэродинамическое_моделирование_полотна(текстура, Ширина, Высота, nx, ny, квс, амплитуда, частота, скорость, время, модель)
    изображение = load(текстура)
    изображение = rot180(изображение)
    изображение = reverse(изображение, dims=2)
    x = range(0, Ширина, length=nx)
    y = range(0, Высота, length=ny)
    X = repeat(reshape(x, 1, :), ny, 1)
    Y = repeat(y, 1, nx)
    шаг_времени = 1/квс
    число_кадров = floor(Int, время / шаг_времени)
    X_данные = X
    Z_данные = Y .- 0.7
    фигура = GLMakie.Figure(size=(800, 600))
    оси = GLMakie.Axis3(фигура[1, 1], aspect=(1, 1, 1), limits=((0, Ширина), (0.5, 1.5), (-2.5, 2.0)))
    оси.xspinesvisible = false
    оси.yspinesvisible = false
    оси.zspinesvisible = false
    GLMakie.hidedecorations!(оси)
    GLMakie.hidexdecorations!(оси, grid=false)
    GLMakie.hideydecorations!(оси, grid=false)
    GLMakie.hidezdecorations!(оси, grid=false)
    Y_данные = ones(size(X))
    полотно = GLMakie.surface!(оси, X_данные, Y_данные, Z_данные, color = изображение, backlight = 0.0, alpha = 0.85, shading = false)
    GLMakie.lines!([0.0, 0.0], [1.0, 1.0], [-2.0, Высота - 0.7], linestyle = :solid, linewidth = 3, color = GLMakie.RGB(0.5, 0.5, 0.5), label = "")
    камера = оси.scene.camera_controls
    GLMakie.update_cam!(оси.scene, камера, GLMakie.Vec3f(30, 0, 0))
    function волна(t)
        текущее_время = t * шаг_времени
        Y_новая = zeros(size(X))
        for j in 1:ny
            for i in 1:nx
                эффект_волны = амплитуда * (
                    sin(2*pi*частота*(X[j,i]/Ширина - скорость*текущее_время)) +
                    0.5*sin(3*pi*частота*(2*X[j,i]/Ширина - скорость*текущее_время + 0.5)) +
                    0.3*sin(pi*частота*(3*Z_данные[j,i]/Высота + скорость*текущее_время)))
                эффект_волны = эффект_волны * min(1, X[j,i]/0.5)
                Y_новая[j,i] = 1.0 + эффект_волны
            end
        end
        return Y_новая
    end
    GLMakie.record(фигура, модель, 1:число_кадров; framerate = квс) do кадр
    Y_новая = волна(кадр)
    полотно[2] = Y_новая
    end
end

аэродинамическое_моделирование_полотна (generic function with 1 method)

Создадим несколько визуальных моделей, используя различные текстуры и волновые параметры.

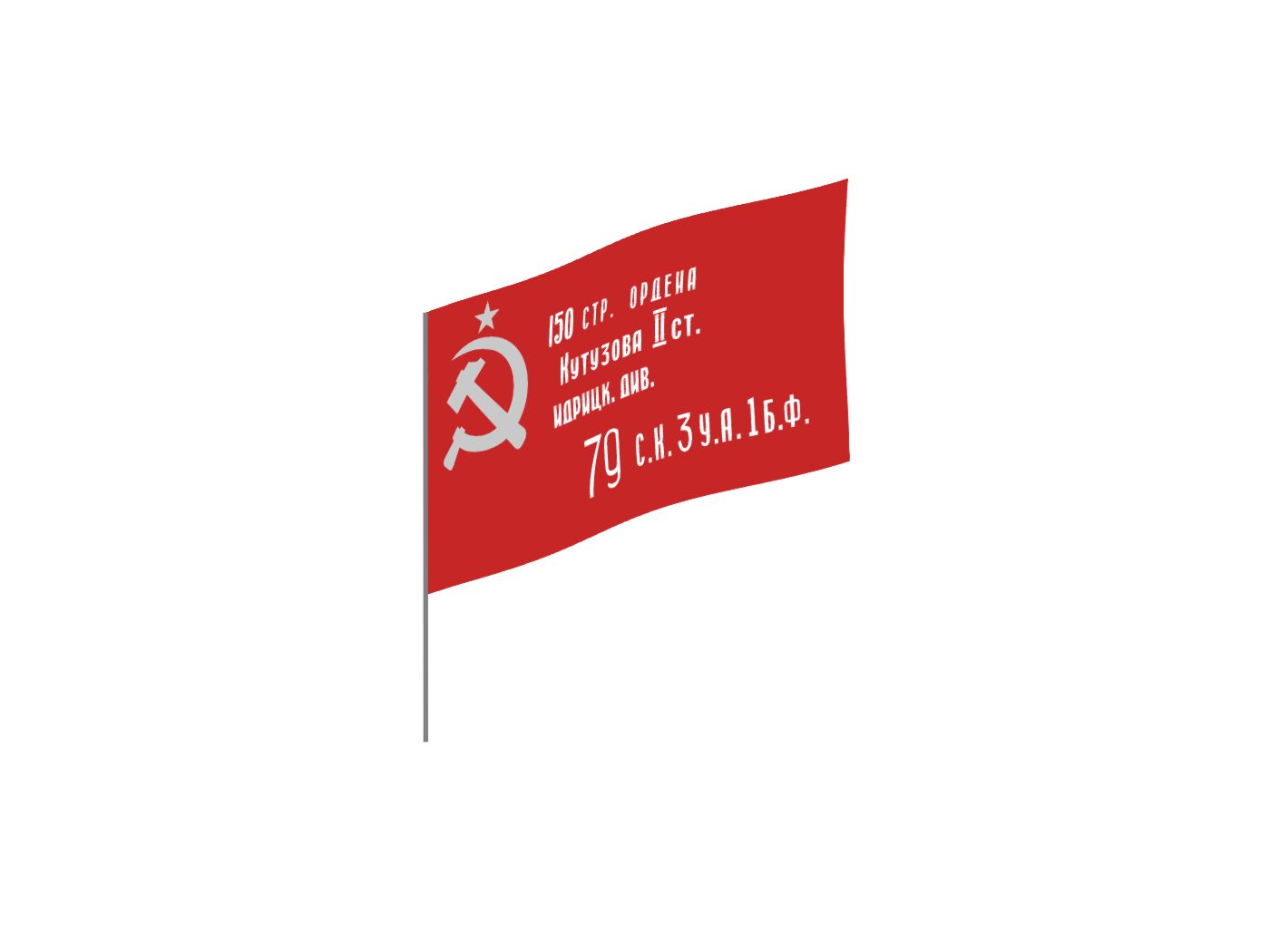

Знамя Победы

В связи с приближающейся 81-й годовщиной Победы в Великой Отечественной войне (на момент публикации данного примера), используем изображение Знамени Победы в качестве текстуры полотна. Определим волновые и другие параметры, и создадим анимационную модель.

текстура = "Знамя_Победы.png"
Ширина = 4.0
Высота = 2.5
nx = 960
ny = 480
квс = 20
амплитуда = 0.03
частота = 0.8
скорость = 0.9
время = 16
модель = "Модель_1.gif"

аэродинамическое_моделирование_полотна(текстура, Ширина, Высота, nx, ny, квс, амплитуда, частота, скорость, время, модель)

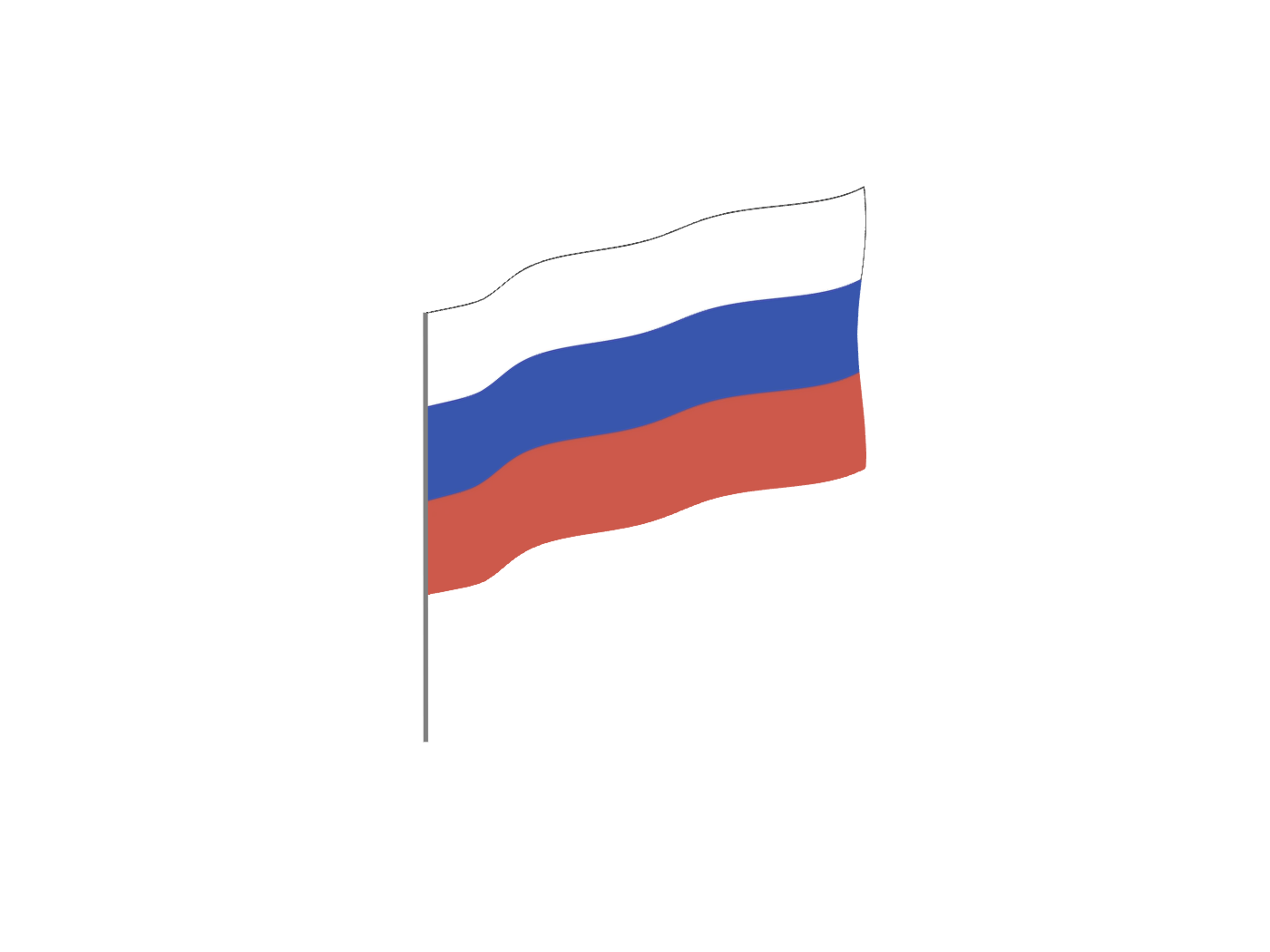

Флаг России

Немного увеличим амплитуду волн и скорость ветра. В качестве текстуры используем изображение государственного флага Российской Федерации.

текстура = "Флаг_России.png"
Ширина = 4.0
Высота = 2.5
nx = 960
ny = 480
квс = 20
амплитуда = 0.04
частота = 0.8
скорость = 1.5
время = 16
модель = "Модель_2.gif"

аэродинамическое_моделирование_полотна(текстура, Ширина, Высота, nx, ny, квс, амплитуда, частота, скорость, время, модель)

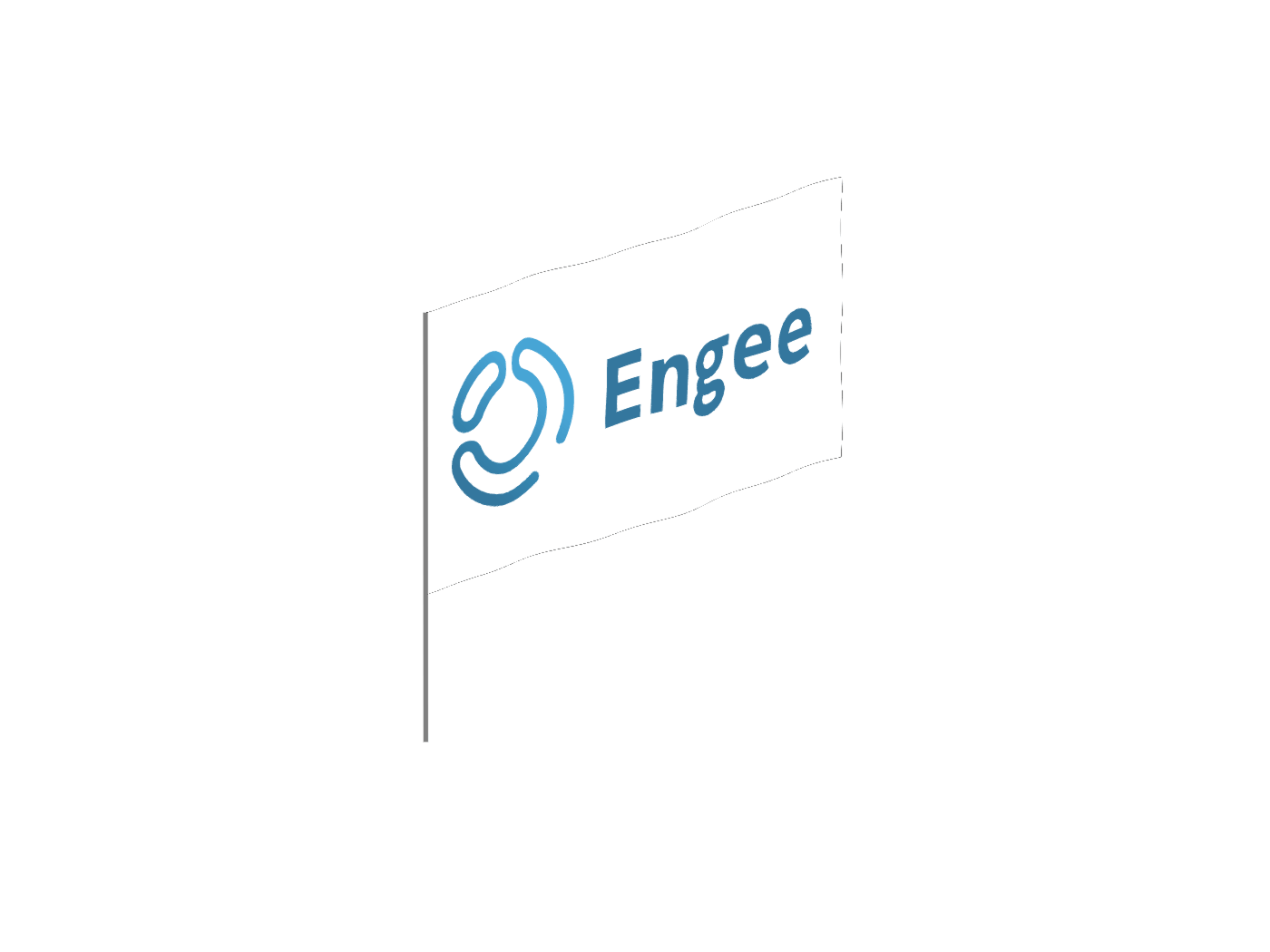

Логотип Engee

Уменьшим амплитуду и скорость скорость ветра, и немного увеличим частоту волн. В качестве текстуры используем изображение логотипа Engee.

текстура = "Engee_flag.png"
Ширина = 4.0
Высота = 2.5
nx = 960
ny = 480
квс = 20
амплитуда = 0.01
частота = 1.5
скорость = 1.1
время = 16
модель = "Модель_3.gif"

аэродинамическое_моделирование_полотна(текстура, Ширина, Высота, nx, ny, квс, амплитуда, частота, скорость, время, модель)

Заключение

Данный пример демонстрирует элегантный синтез прикладной математики и современной компьютерной графики. Представленный инструмент может найти применение не только в образовательных и демонстрационных целях, но и послужить основой для более сложных симуляций: добавления турбулентности, взаимодействия с препятствиями, расчёта натяжений и разрывов полотна.

Возможные направления развития:

Интерактивное управление параметрами в реальном времени
Моделирование нескольких взаимодействующих полотен
Учёт гравитации и упругих свойств материала
Моделирование парашютов, парусов, и других изделий из полотен
Экспорт в форматы дополненной реальности

«Цифровой ветер» — это не просто анимация флага. Это введение в исследование красоты физических процессов, скрытых за привычными явлениями.
