Моделирование LC-осциллятора на основе схемы Колпитса

Открыть пример в Engee

В этом примере представлена реализация схемы осциллятора Колпитса с номинальной частотой 9 МГц. Частота колебаний задается формулой:

$$\frac{1}{2 \pi \sqrt{\frac{L_1 C_1 C_2}{C_1 + C_2}}}.$$ LC-осцилляторы обладают хорошей частотной избирательностью благодаря более высоким уровням добротности, по сравнению с RC-осцилляторами.

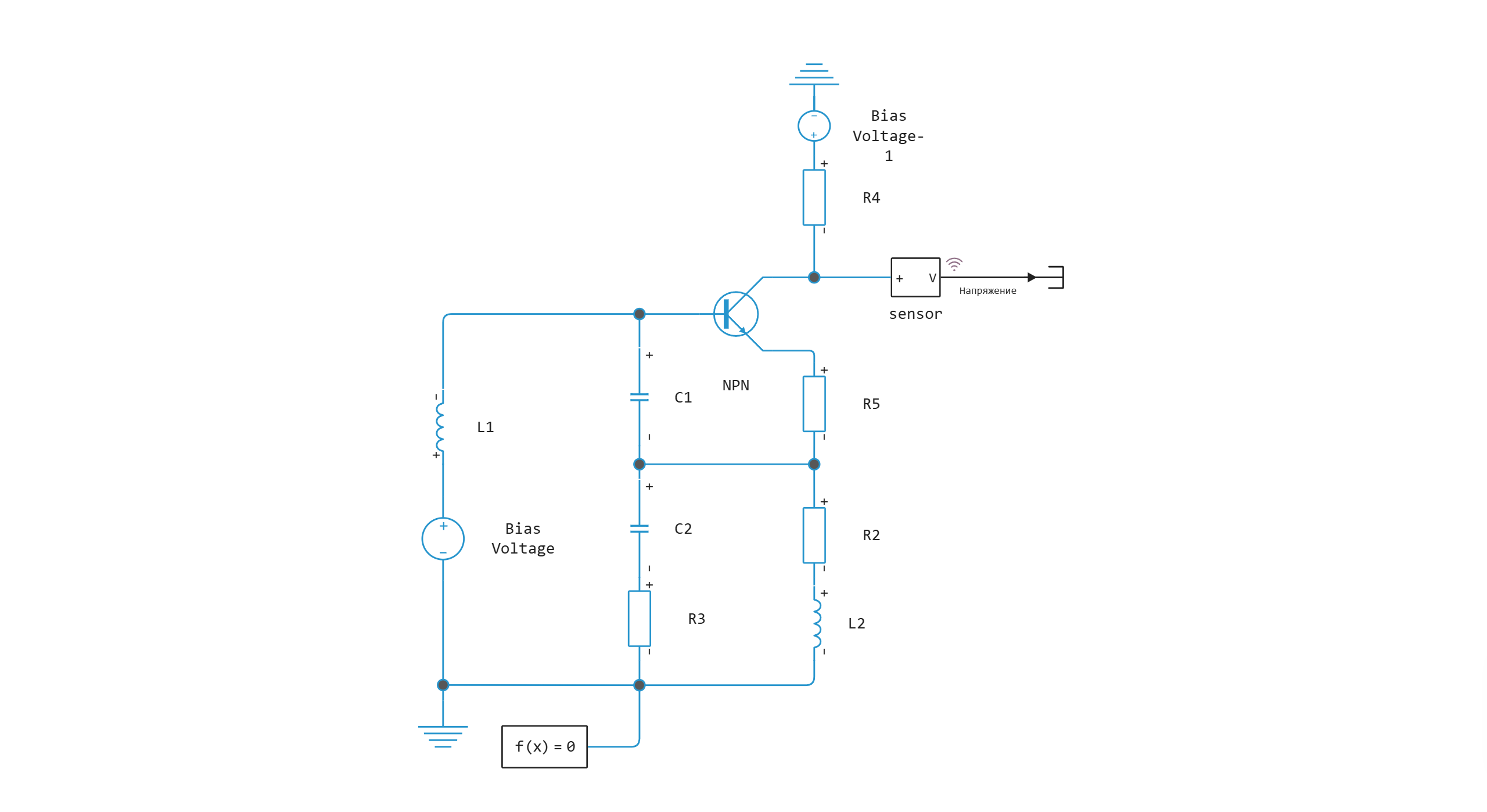

Схема модели:

Определение функции для загрузки и запуска модели:

function start_model_engee()
    try
        engee.close("lc_oscillator", force=true) # закрытие модели
        catch err # в случае, если нет модели, которую нужно закрыть и engee.close() не выполняется, то будет выполнена её загрузка после catch
            m = engee.load("$(@__DIR__)/lc_oscillator.engee") # загрузка модели
        end;

    try
        engee.run(m) # запуск модели
        catch err # в случае, если модель не загружена и engee.run() не выполняется, то будут выполнены две нижние строки после catch
            m = engee.load("$(@__DIR__)/lc_oscillator.engee") # загрузка модели
            engee.run(m) # запуск модели
        end
end

start_model_engee (generic function with 1 method)

Запуск симуляции

try
    start_model_engee() # запуск симуляции с помощью специальной функции, реализованной выше
    catch err
    end;

Запись из simout в переменные сигнала напряжения:

res = collect(simout)
V = collect(res[1])

Визуализация результатов моделирования

using Plots

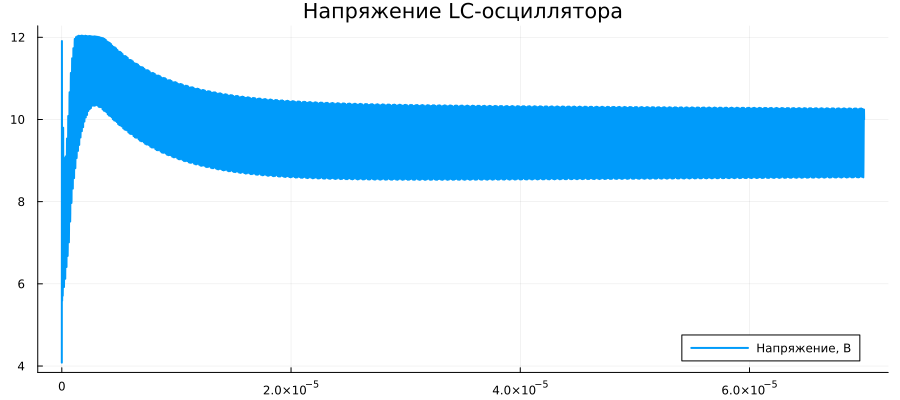

plot(V[:,1], V[:,2], label="Напряжение, В", linewidth=2, title="Напряжение LC-осциллятора")

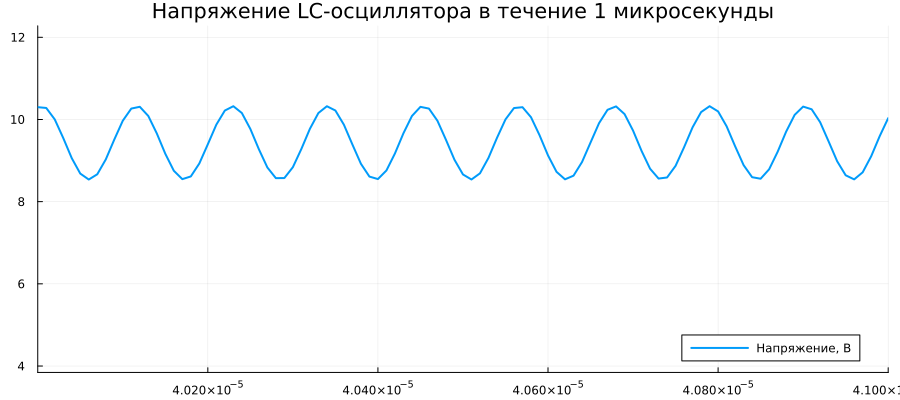

plot(V[:,1], V[:,2], label="Напряжение, В", linewidth=2, xlim=(4e-5, 4.1e-5), title="Напряжение LC-осциллятора в течение 1 микросекунды")

Блоки, использованные в примере

• Bipolar Transistor
• Capacitor
• Electrical Reference
• Voltage Sensor
• Connection Port
