Моделирование трансформатора¶
В данном примере моделируется изменение силы тока и напряжения при проходе через трансформатор.

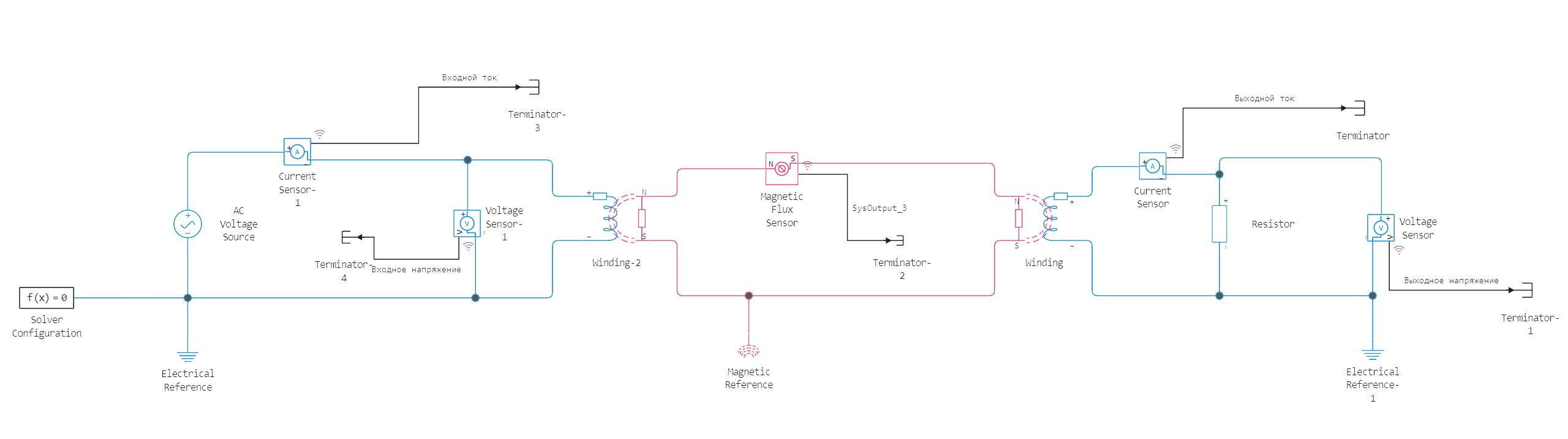

Схема модели:¶
Результаты симуляции:¶

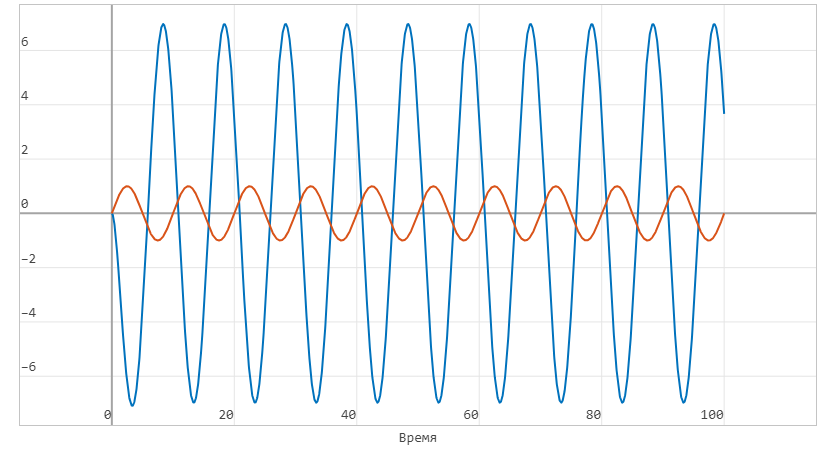

График зависимости входного и выходного напряжения (на первичной и вторичной обмотке соответственно):

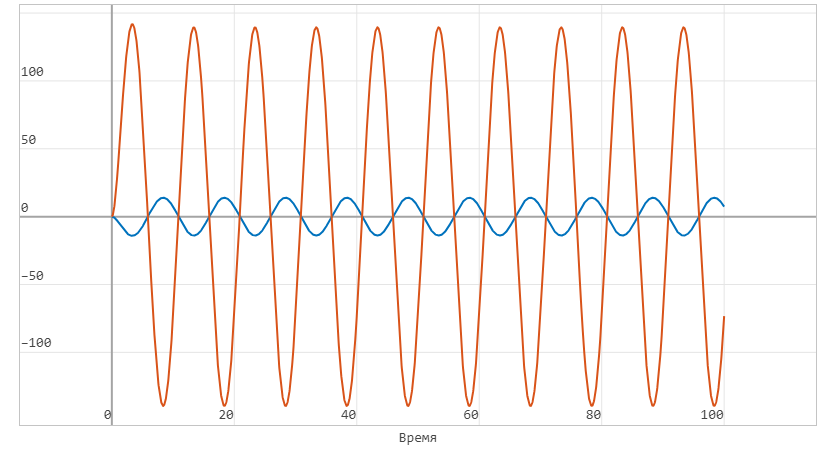

График зависимости входного и выходного тока (на первичной и вторичной обмотке соответственно):
Вывод:¶
Проанализировав график тока, можно заметить, что он упал при прохождении через трансформатор ровно в 10 раз, со значения 139 А до 13,9 А, что обратно пропорционально изменению количества витков на первичной и вторичной обмотке, 10 и 100 соответственно.
