Моделирование RC-каскада¶
Введение¶
В этом примере рассмотрено моделирование двух моделей RC-цепи, представляющей собой каскадное соединение двух RC-цепочек. В одной из моделей используются направленные блоки базовой библиотеки Engee, а в другой - ненаправленные блоки библиотеки физического моделирования.
Пример с моделированием одного RC-контура также представлен в предыдущем примере.

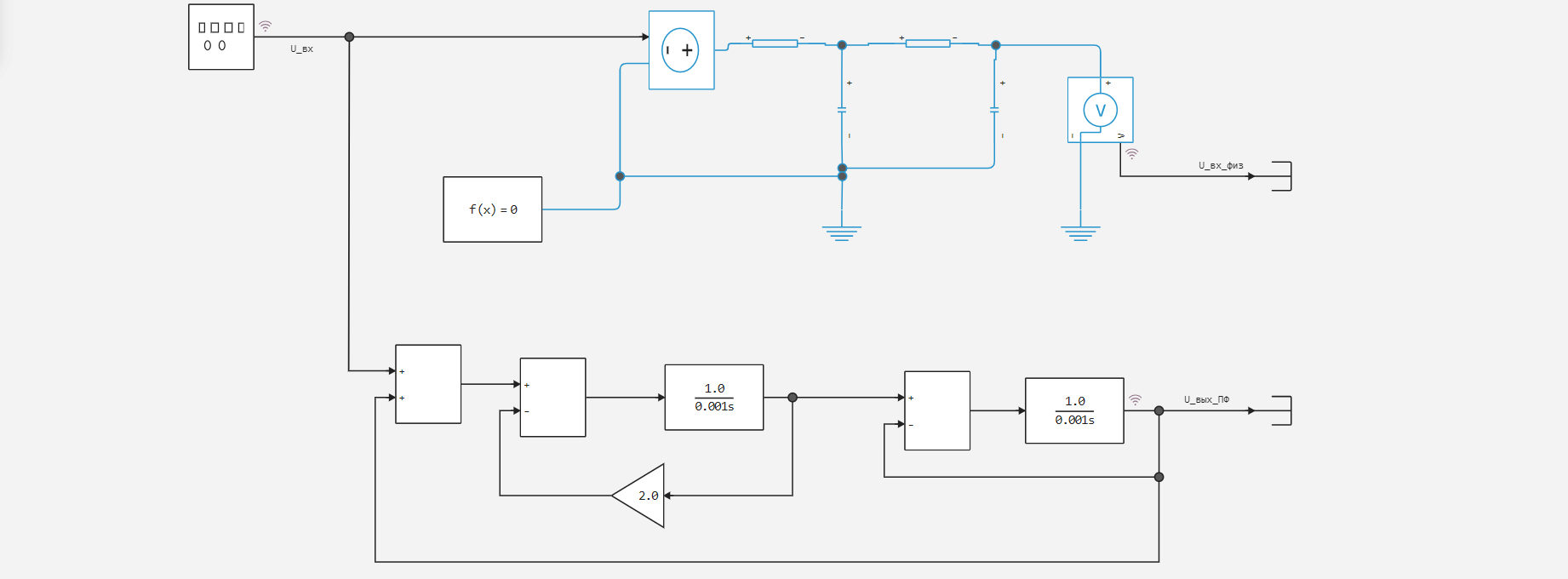

Описание модели¶
RC-каскад состоит из двух RC-цепочек с одинаковой конфигурацией и параметрами элементов. На вход подаётся напряжение прямоугольной формы с амплитудой $5 В$ и частотой $100 Гц$. Измеряется выходное напряжение каскада. Для цепочки из физических блоков - U_вых_физ, для цепочки из базовых блоков - U_вых_ПФ. Параметры цепочек заданы при помощи переменных, указанных в обратных вызовах модели.
Результаты моделирования¶

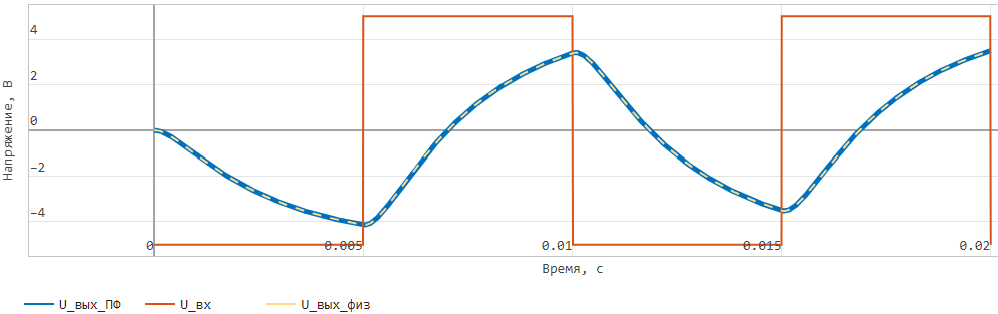

После моделирования в графиках модели отображаются следующие сигналы:
По построенным графикам можно наблюдать изменение входного сигнала, а также соответствие сигнала, полученного при помощи блоков физической библиотеки сигналу, полученному при помощи передаточных функций из базовой библиотеки Engee.
Вывод¶
Была разработана модель Engee при помощи направленных и ненаправленных блоков. Использование физических блоков и подключений позволяет добавлять дополнительные каскады в RC-схему копированием и вставкой новых блоков. В то же время, при разработке такой новой схемы с использованием передаточных функций требуется уточнение уравнений схемы.
