Моделирование работы пневматического актуатора во влажной среде

Открыть пример в Engee

В данном примере будет продемонстрировано как компоненты библиотеки "Влажный воздух" можно использовать для моделирования пневмопривода, работающего во влажной среде. Распределительный клапан представляет собой подсистему, состоящую из четырех блоков с регулируемым проходным сечением, а привод двойного действия - это подсистема, состоящая из двух блоков механического преобразователя поступательного движения, расположенных друг напротив друга.

Конденсат воды в трубах и приводе образуется из-за влаги содержащейся в окружающем воздухе. Накопление конденсата с течением времени может привести к повреждению системы.

Схема модели:

Схемы подсистем:

Подсистема распределительного клапана:

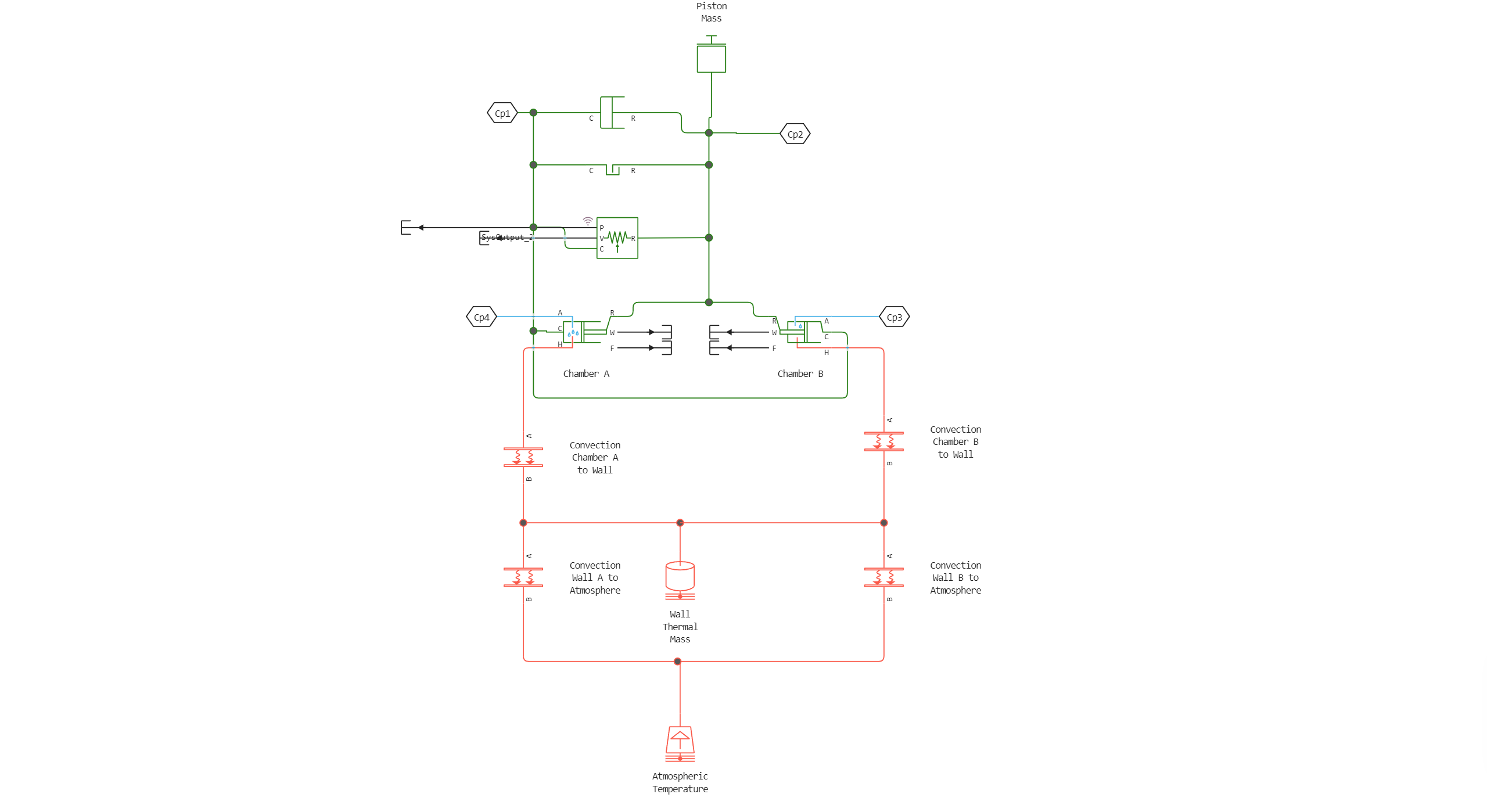

Подсистема привода двойного действия:

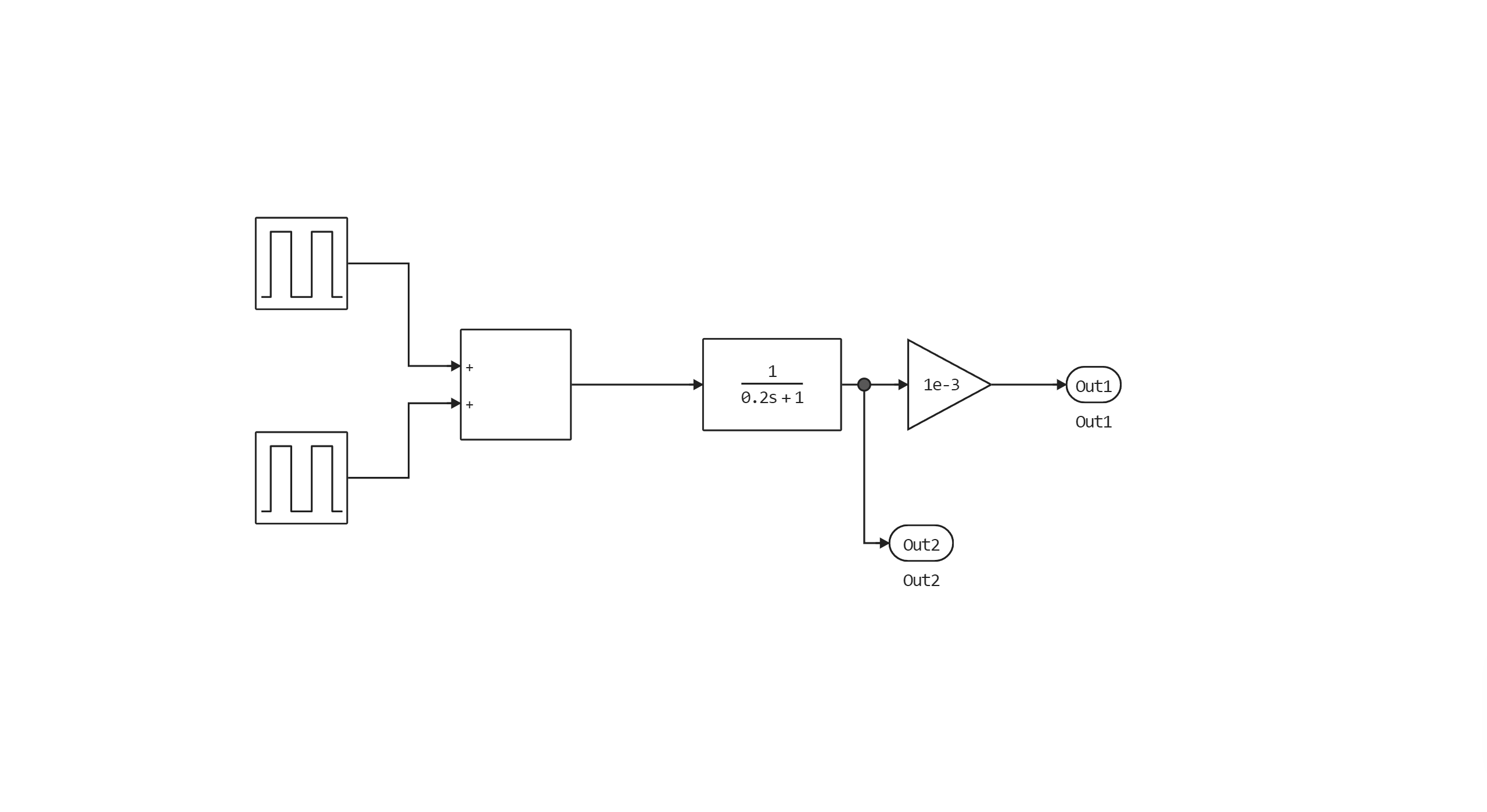

Подсистема сигнала электромагнитной катушки:

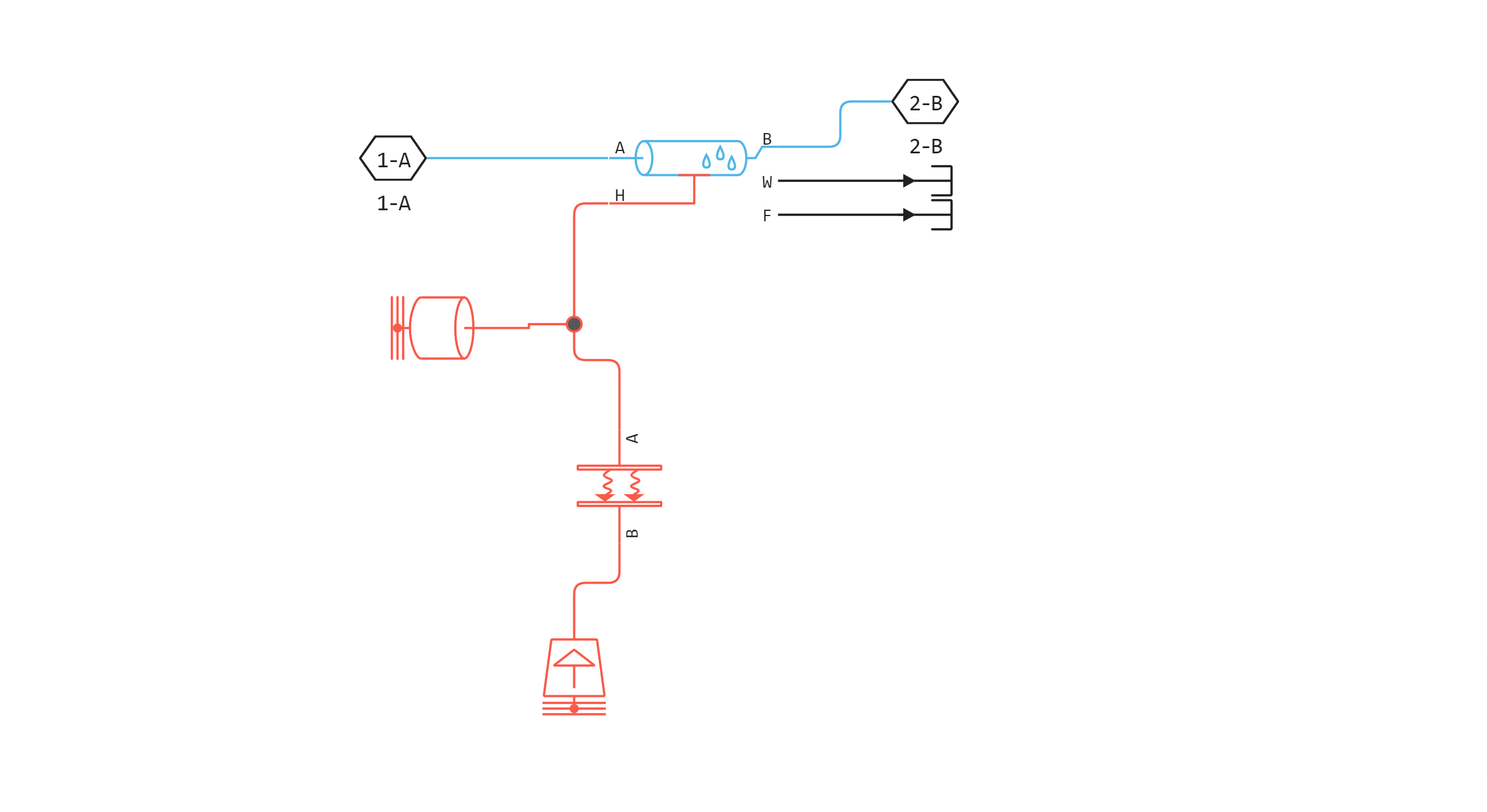

Подсистема трубопровода подачи:

Результаты симуляции:

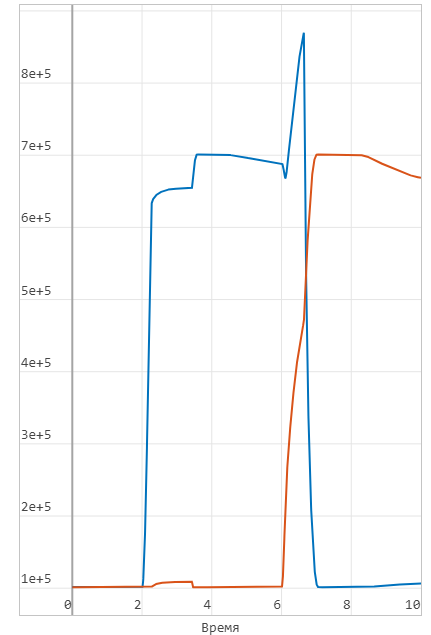

Динамика давления в цилиндрах актуатора:
