Моделирование нелинейного индуктора¶
В данном примере демонстрируется реализация нелинейного индуктора, у которого индуктивность зависит от тока. Поведение индуктора определяется магнитным потоком, который зависит от тока. Для получения напряжения с помощью дифференцирования потока вводится магнитная задержка. Результаты симуляции остаются относительно нечувствительными к этой задержке, при условии, что она по времени как минимум на порядок короче, чем период колебаний, для частоты,представляющей интерес.
Нелинейная зависимость потока от тока описывается с помощью блока Trigonometric Function c параметром tanh, что имитирует ситуацию, где поток насыщается при больших токах из-за насыщения, например, железного сердечника. Для моделирования конкретной зависимости магнитного потока от тока следует заменить функцию tanh на блок 1-D Lookup Table.
Схема модели:
Схема подсистемы Nonlinear Inductor:
Визуализация результатов моделирования:¶

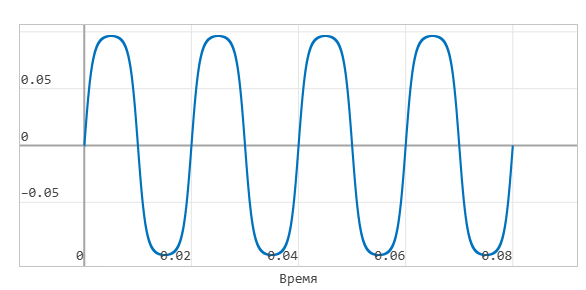

Результаты вычислений магнитного потока в подсистеме, Вб:

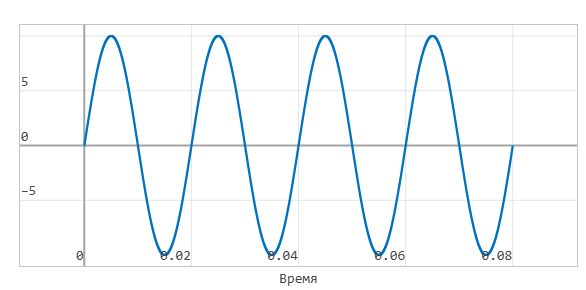

Результаты вычислений тока в подсистеме, А:
