Моделирование RC-контура¶
В данном примере показаны две модели RC-схемы, в одной из которых используются направленные блоки, а в другой блоки библиотеки физического моделирования.
Блоки базовой библиотеки используют направленные соединения, которые определяют, как данные передаются от одного блока к другому. Физические блоки используют ненаправленные соединения, определяющие двунаправленный поток массы или энергии между компонентами. Такие блоки позволяют добавлять дополнительные каскады в RC-контур просто при помощи копирования и вставки. Для направленных моделей требуется пересмотр уравнений и их повторная реализация.
Контур приводится в действие генератором прямоугольных импульсов, характеризующих напряжение.

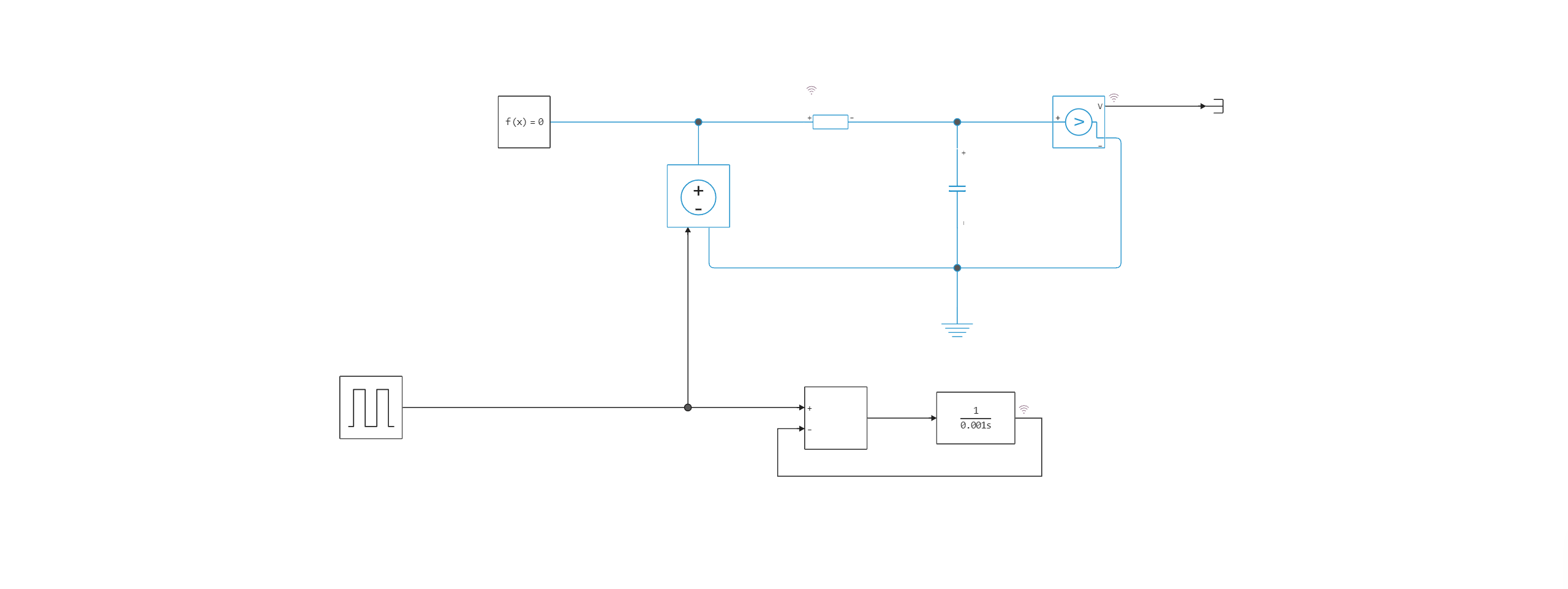

Схема модели:¶
Результаты симуляции:¶

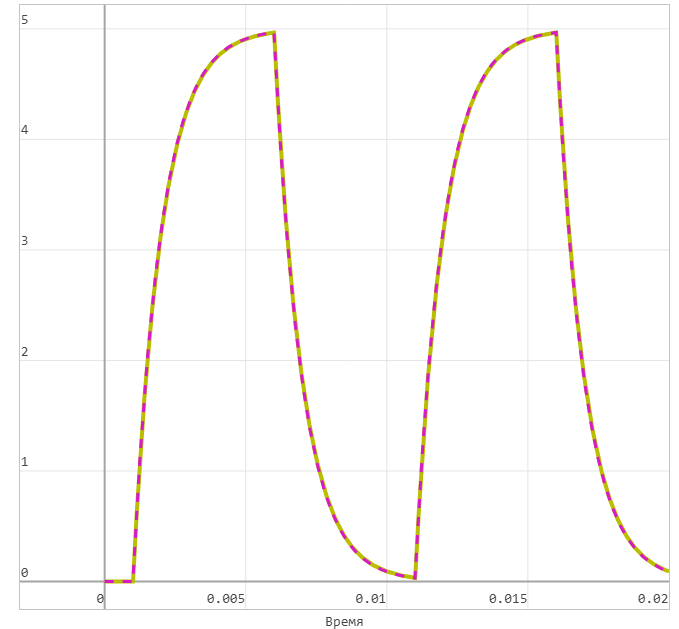

График напряжения модели, созданной с помощью базовых блоков и модели состоящей из блоков физического моделирования:
