Моделирование системы искуственной вентиляции лёгких
В данном примере моделируется система искусственной вентиляции легких. Пациенту подается заданный расход воздуха. Лёгкие моделируются с помощью поступательного механического преобразователя, который преобразует давление влажного воздуха в поступательное движение. Установив площадь, на которую влажный воздух оказывает давление, равной единице, перемещение в механическом преобразователе становится показателем объема, источник механической энергии - показателем давления, упругий элемент - показателем эластичности при дыхании, а демпфер - характеризует сопротивление дыханию.
Потребление кислорода и выделение углекислого газа в данной модели не учитываются.

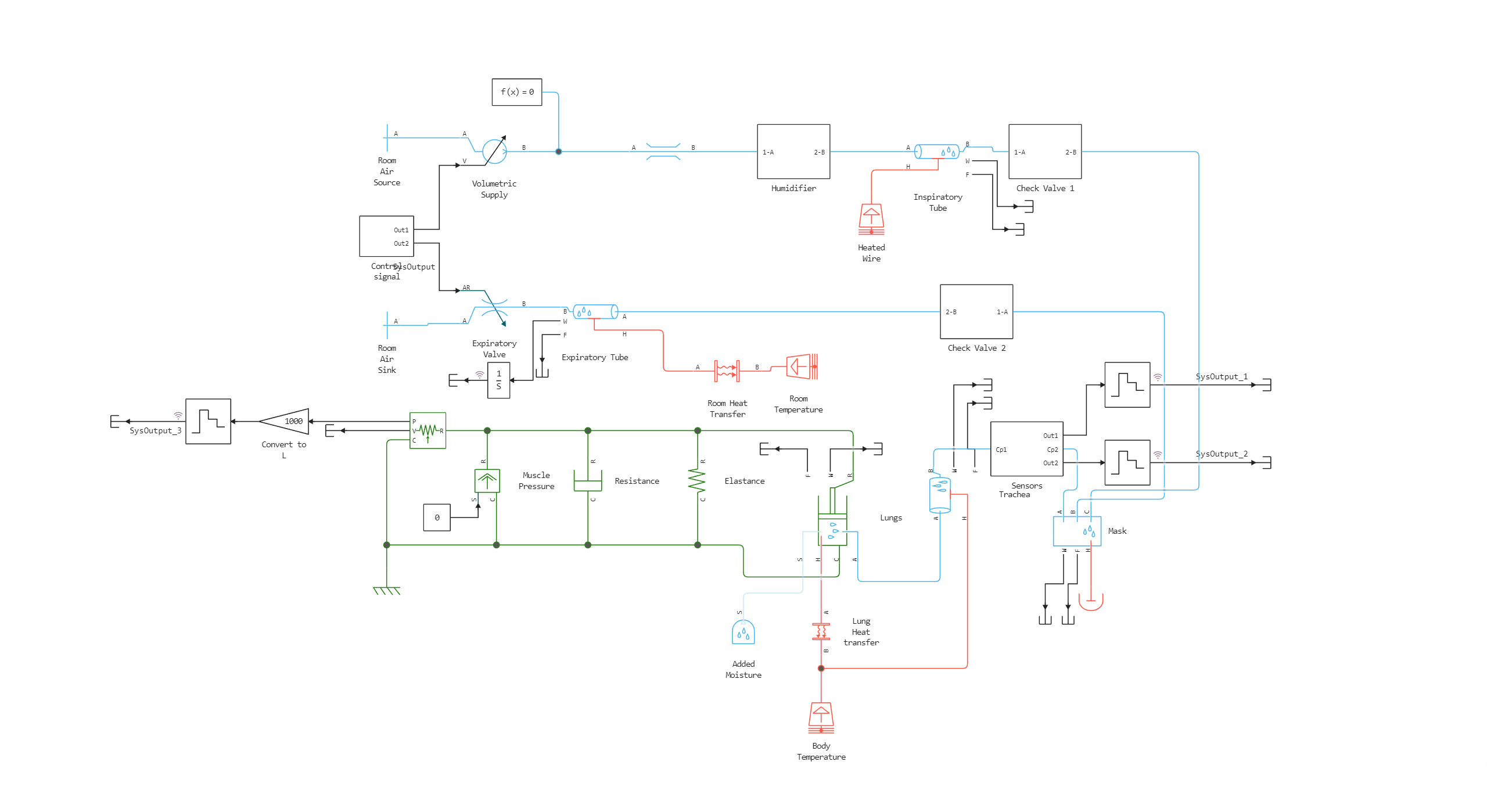

Схема модели:

Результаты симуляции:

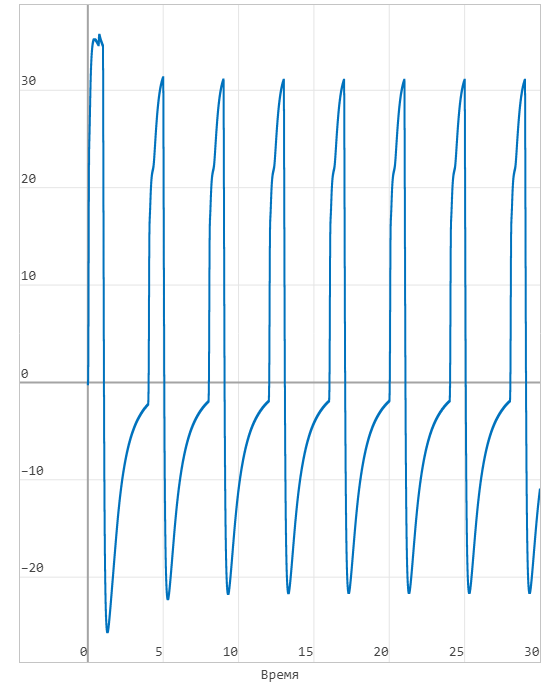

Массовый расход (л/мин):

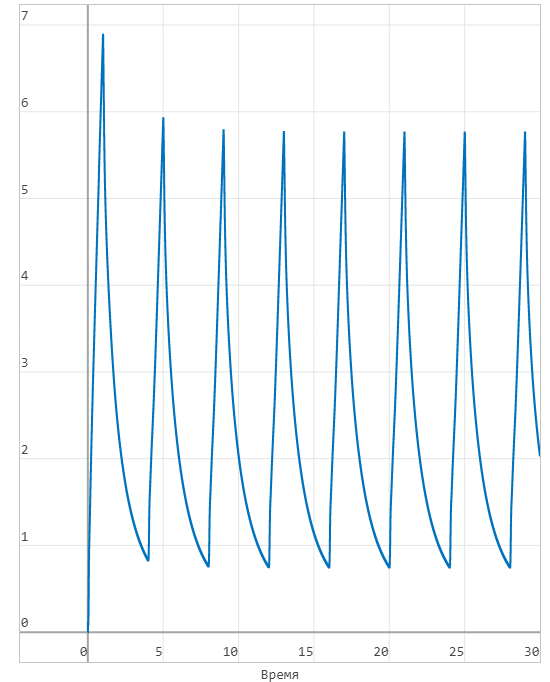

Давление (см. в. ст.):

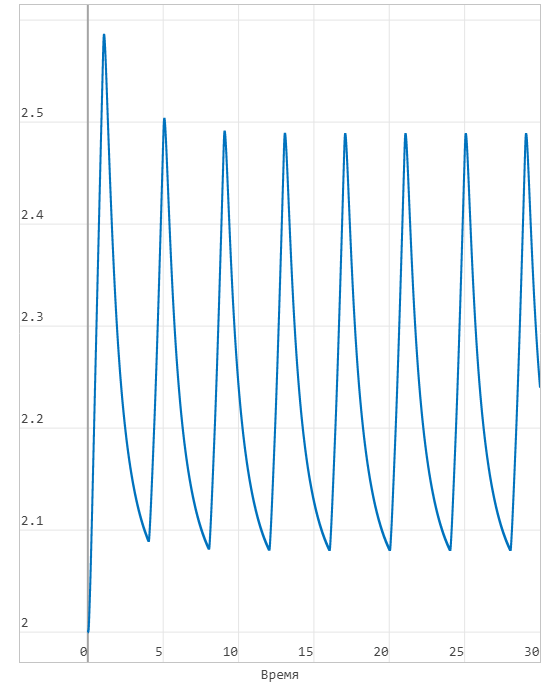

Объём лёгких (л):
